瀝青針入度
拼音：liqingzhenrudu
瀝青針入度英文名稱：asphalt penetration
說明

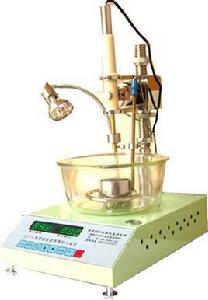

針入度儀：凡能保證針和針連桿在無明顯摩擦下垂直運動，並能指示針貫入深度準確至0.1mm的儀器均可使用。針和針連桿組合件總質量為50克，另附50克砝碼一隻，試驗時總質量為100克。儀器設有放置平底玻璃保溫皿的平台，並有調節水平的裝置，針連桿應與平台相垂直。儀器設有針連桿制動按鈕，使針連桿可自由下落。針連桿易於裝拆，以便於檢查其質量。儀器還設有可自由轉動與調節距離的懸臂，其端部有一面小鏡或聚光燈泡，藉以觀察針尖與試樣表面接觸情況。當為自動針入度儀時，各項要求與此項相同，溫度採用溫度感測器測定，針入度值採用位移計測定，並能自動顯示或記錄，且應對自動裝置的準確性經常校驗。為提高測試精密度，不同溫度的針入度試驗宜採用自動針入度儀來進行。
試驗規程
一、製取試樣，試樣高度應高於預計針入度值的10mm，室溫冷卻1h—1.5h，調整水溫，將冷卻的試樣放入規定試驗溫度±0.1℃的水槽中1h—1.5h。
二、取出試樣，移入試驗溫度的平底玻璃皿的三腳架上，試樣表面水層不少於10mm。
三、盛試樣的平底玻璃皿置於針入度儀的平台上，慢放針連桿用適當位置的反光鏡或燈光反射觀察，針尖剛好與試件表面接觸，拉下拉桿與針連桿頂端輕觸，調整指針為零。
四、按下啟動，記時開始，5s後自動停止。
五、拉下刻度盤拉桿與針連桿頂端接觸，讀取刻度盤指針或位移指示器讀數，準確至0.5(0.1mm）。
六、平行試驗3次，注意測點間與盛樣皿邊緣距離不少於10mm。
方法與步驟
⒊1.1 按本規程 T0602 的方法準備試樣。
⒊1.2 按試驗要求將恆溫水槽調節到要求的試驗溫度 25℃，或 15℃、30℃，保 持穩定。
⒊1.3 將試樣注入盛樣皿中，試樣高度應超過預計針人度值 10mm，並蓋上盛樣 皿，以防落入灰塵。盛有試樣的盛樣皿在 15℃-30℃室溫中冷卻 不少於1.5h(小 盛樣皿），2h（大盛樣皿）或 3h（特殊盛樣皿）後移人保持規定試 驗溫度±0.1℃的恆溫水槽中保溫不少於1.5h（小盛樣皿）、2h（大試樣皿）或 2.5h（特殊盛樣皿）。
⒊1.4 調整針入度儀使之水平。檢查針連桿和導軌，以確認無水和其它外來物， 無明顯摩擦。用三氯乙烯或其它溶劑清洗標準針，並拭乾。將標準針插入 針連桿，用螺絲固緊。按試驗條件，加上附加砝碼。
2。試驗步驟
⒊2.1 取出達到恆溫的盛樣皿，並移入水溫控制在試驗溫度±0.1℃（可用恆溫水 槽中的水）的平底玻璃皿中的三腳支架上，試樣表面以上的水層深度不少於 10mm。
⒊2.2 將盛有試樣的平底玻璃皿置於針入度儀的平台上。慢慢放下針連桿，用適 當位置的反光鏡或燈光反射觀察，使針尖恰好與試樣表面接觸。拉下刻度 盤的拉桿，使與針連桿頂端輕輕接觸，調節刻度盤或深度指示器的指針指 示為零。
⒊2.3 按下按鈕，計時與標準針落下貫入試樣同時開始，至 5s 時自動停止。
⒊2.4 拉下刻度盤拉桿與針連桿頂端接觸， 讀取刻度盤指針或位移指示器的讀數， 準確至 0.5(0.lmm）。3.2.5 同一試樣平行試驗至少 3 次，各測試點之間及與盛樣皿邊緣的距離不應少 於 10mm。每次試驗後應將盛有盛樣皿的平底玻璃皿放人恆溫水槽，使平 底玻璃皿中水溫保持試驗溫度。每次試驗應換一根乾淨標準針或將標準針 取下用蘸有三氯乙烯溶劑的棉花或布揩淨，再用乾棉花或布擦乾。
⒊2.6 測定針入度大於 200 的瀝青試樣時，至少用 3 支標準針，每次試驗後將針 留在試樣中，直至 3 次平行試驗完成後，才能將標準針取出。
4。報告應報告標準溫度（25℃）時的針人度 T25 及其它試驗溫度 T 所對應的針入度 P。同一試樣 3 次平行試驗結果的最大值和最小值之差在下列允許偏差範圍內時， 計算 3 次試驗結果的平均值，取整數作為針人度試驗結果，以 0.1mm 為單位。針入度（0.lmm) 0～49 50～149 150～49 250～500 當試驗值不符此要求時，應重新進行。
5。精密度或允許差 允許差值（0.lmm) 2 4 12 20 5.1 當試驗結果小於 50(0.1mm）時，重複性試驗的允許差為 2(0.1mm），復現性試 驗的允許差為 4(0.1mm）。5.2 當試驗結果等於或大於 50(0.1mm）時，重複性試驗的允許差為平均值的 4%，復現性試驗的允許差為平均值的 8%。
