定義
溫濕度變送器是一種通過濕敏和感溫元件，感應溫濕度物理變化生成數字或者模擬量信號，通過信號調理電路變送輸出對應環境溫濕度值的標準工業信號的積體電路模組。常見輸出有0-5V/0-10V直流電壓，4-20mA電流、MODBUS協定通訊型以及無線通訊型。由於濕度的測量目前主要是以相對濕度值來表示，而相對濕度值又很大程度上受溫度的影響，在不同的溫度條件下進行相對濕度的比較是沒意義的，所以在需要測控濕度的場合常常同時測量溫度，一些公司研發了一體式溫濕度感測晶片，也因此得到了大力推廣。隨著各行業對生產環境的要求不斷提高，溫濕度檢測要求領域也在不斷擴大，目前已在樓宇暖通、農業生產自動化、食品化工生產環境監控、大型設備內部環境監控、機房、圖書館、博物館以及實驗室的行業廣泛套用。
溫濕度變送器分類

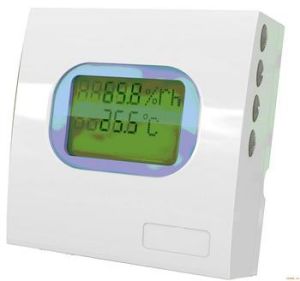

溫濕度變送器安裝安裝結構大體分有壁掛式安裝型，管道式安裝型和導軌式安裝型。安裝輸出信號類型也可分為模擬量輸出型，MODBUS協定通訊型以及無線傳輸通訊型。壁掛式溫濕度變送器外形如圖所示，其內部集成了感測晶片，直接放置於被測環境即可進行測量工作，無需再添置感測器，殼體四面通風保持高效散熱以及感測器晶片與空氣的充分接觸。該類型變送器常用於室內空氣以及各種設備溫濕度環境的測量。

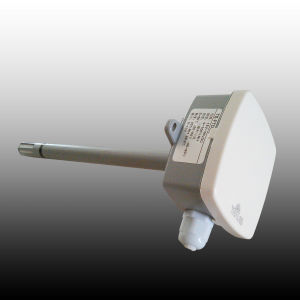

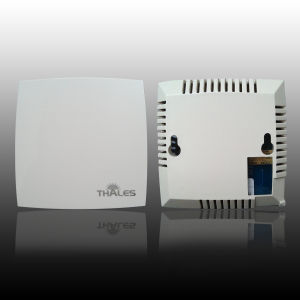

壁掛式溫濕度變送器網路型溫濕度變送器
溫濕度一體化變送器LTM8701-TR是採用高品質數字集成感測器做探頭，配以可靠的數位化處理電路，從而將的環境中的溫度和相對濕度轉換成與之相對應的標準的模擬信號，4-20mA或者0-5V，能可靠地與上位機系統等進行集散監控。它具有體積小、重量輕、量程寬、精度高且回響速度快和長期工作穩定性好等特點，使它廣泛用於氣象、國防、科研、郵電、化工、環保、醫藥、賓館、糧食等物資倉儲、暖通空調等各種需要對空氣中的溫濕度進行測量和控制的領域。
一、技術指標參數
1．溫度測量範圍：-25℃~+60℃；
2．溫度精度：±0.5℃；
3．濕度測量範圍：0%～100%RH；
4．濕度精度：±3%RH（25℃）；
5．工作電源：負載電阻≤Ω時：12～36V
250Ω<負載電阻≤500Ω時：18～36V
（最大負載電阻：≤500Ω）
6．外型尺寸：100×80×30mm
LTM8701TR為溫濕度一體化4至20mA變送器。它可以同時把溫度及濕度值的變化變換成電流值的變化，
網路型溫濕度變送器二、【突出特點】
數位化校準技術，精度高，一致性好
電源無極性介入，避免接線錯誤帶來的損壞。
標準兩線方式，接線方便兼容性好
可通過LTM8261手持式儀表現場數位化校準。
預留數位化可聯網接口。
註：（A和B務必要連線正確，否則變送器與電腦之間不能正常通訊。當需要遠距離傳輸時，建議使用帶有禁止的雙絞線）
三、端子及接線定義：
W2
W14.收發數據命令格式
*主機傳送端:
第一位元組第二位元組第三位元組第四位元組第五位元組第六位元組
設備地址0X030XA50XD2CRCLCRCH
*從機接收返回端:
第一位元組第二位元組第三位元組第四位元組第五位元組第六位元組第七位元組第八位元組第九位元組
設備地址0X030X04濕度高位濕度低位溫度高位溫度低位CRC低位CRC高位
*溫濕度的值計算：從機返回的值除以10即可。例如從機返回的濕度值為0x01、0x52，那么將0x0152轉為十進制得出的值為338，然後用338÷10得到的值就是我們所要濕度值33.8(%RH).溫度的同理故在此不再述.
四、數據的採集通訊
1.安裝<溫濕度記錄儀>軟體
2.設定好變送器的地址和波特率，用RS232轉RS485接口將變送器與電腦連線。
3.打開已安裝好的軟體，按照軟體說明進行軟體
的地址和波特率與變送器的地址和波特率設定一致即可進行數據的採集通訊了。
五、常見故障排除方法
變送器無顯示查電源電壓是否在額定值內；查電源線是否連線正確
不能與電腦通訊查RS485信號線是否連線正確；PCB板上的波特率拔碼開設定是否與軟體視窗一致
比色法：測定水樣中氨及銨鹽總濃度（以氮計）
測試範圍:0.20-0.40-0.60-0.90-1.20-1.50mg/l
測試次數25次
供應水質快速測試盒——水質測試專家充分體現了快速分析的基礎，無論使用目視比色法或滴定法都能快速得到可靠的結果，如同一個攜帶型實驗室，可實時實地進行常規水質檢測，可明顯節省時間及費用.
六、產品特點：
a、操作簡便—採用目視比色法或滴定法測量,測試人員無需要培訓，只需按說明書步驟操作即可。
b、快速高效—2～10分鐘即可完成一
個水樣的分析，快速高效。
c、測定結果可靠。,
d、所有試劑及附屬檔案均內置，無需另行準備。
e、分析費用低。,
f、體積小，重量輕，攜帶方便。
g、適用於海、淡水的實時實地水質測試。
七、套用範圍：在水產養殖、環境分析、污水廢水排放與處理、工業用水、印染與漂洗、化工與輕工、電鍍表面處理、游泳池中的水質分析被廣泛使用。
壁掛式電流型溫濕度變送器
壁掛式電流型溫濕度變送器LTM8701-TR
電流輸出溫濕度變送器系列是諸如圖書館、檔案館、超市、生產車間、工業自動化、暖通空調、醫藥化工、通訊機房、環境監測、潔淨廠房、智慧型樓宇、電信基站等環境套用的理想解決方案。
選用高質量集成式數字濕度感測器作探頭，保證了變送器優良的長期穩定性、低延滯性、以及強抗化學污染能力，這種變送器還具有極優的可重複性使用，維護方便，集成數字溫濕度感測器可免校準快速更換，而且成本較低。
一、典型套用:
醫藥化工通訊機房HVAC暖通空調
環境監測電信基站圖書、檔案館
潔淨廠房智慧型樓宇超市、生產車間
二、特點:
*極優的性價比，適用不同使用環境
*耐濕，溫度輸出範圍用戶可選
*長期穩定性好，使用場合靈活
*易維護，感測器探頭可免校準快速更換
三、技術參數：
供電電源15-36VDC(RL<500Ω)
10-36VDC(RL<50Ω)
相對濕度0-100%RH
濕度感測器濕敏電容
濕度信號輸出4-20mA(兩線制)
工作範圍0-100%RH
精度±2%RH（25℃）<±5%RH（-20-80℃）
四、溫度信號輸出
(可選擇溫度測量範圍):
0-50℃
-20-80℃
-40-60℃電流輸出4-20mA(兩線)
精度±0.2℃
損耗電流直流供電典型值4mA
電氣連線端子螺紋接頭最大值1.5mm2
外殼/防護等級ABS
溫度範圍工作溫度-40~80℃
存儲溫度-40~80℃
規格100X80X30mm150g
顯示屏參數：採用最高標準顯示屏
顯示屏規格：45mm*35mm
適應溫度範圍：-30~80攝氏度
視角範圍：水平視角120度，垂直視角120度。
主要參數與選型
常見的溫濕度變送器分類：
工業標準24V或21V直流或交流供電；壁掛式安裝，安裝方便簡單，LCD液晶屏顯示，同時顯示溫度和濕度，溫度的精度為工業標準：±0.5度，濕度為±3%RH，帶標準MODBUS協定可通過485匯流排直接連線到電腦上，在電腦上顯示出來溫度和濕度，同時帶四路上下限控制，可直接外接繼電器控制風機、除濕機、加濕機空調等四路上下限分別為溫度上限、溫度下限、濕度上限、濕度下限、其中的上下限值可以設定，當某一溫度或濕度達到主人公設定的值的時候、RS可以自動啟動設備，已達到恆溫恆濕的效果。
RS系列可以做成帶顯示的也可以做成不帶顯示的，其中風管式的安裝方式有3中，其一，螺紋式安裝固定，其二直插式安裝固定，最後是法蘭盤安裝固定，具體根據客戶要求來選擇，功能和壁掛式的一樣最主要的一點還是，RS感測器本身可佩帶蜂鳴報警器、當設定值被超過時，會發出報警行為。
本產品性能極其穩定，適用於各類工業場合和農業場合，特別適用於中央空調的管道內和醫藥庫房內。
RT是一款性價比較高的產品，產品功能齊全，除了不帶顯示別的，基本功能都有，而且還佩帶了RS485通訊輸出可直接於電腦連線，其他均為標準參數：溫度：-40-80度
濕度：0-100%RH精度為：±0.5度±3%RH；也是壁掛式安裝，產品的價格相對於RT和RS來說相差在一半左右；一般沒有特殊環境要求和功能要求的話屬於一款比較受青睞的一款溫濕度變送器產品。
4、無線溫濕度感測器
無線溫濕度感測器和RS外形基本上一樣，經過我們工程師改裝，變成了無線溫濕度感測器，參數也是工業標準：24V或12V供電溫度範圍：-40-80度濕度：0-100%
精度：±0.5±3%RH，此產品為無線射頻來實現無線傳輸功能的，工作頻段為490MHZ，在無障礙物的情況下有效傳輸距離為800米，當然一些隔斷障礙物較小的情況下也是沒有問題的。
本產品外形美觀，也屬於經濟型的一款，可以省去布線帶來的煩惱，在感測器需要連線電腦走485匯流排的情況下，體現的更明顯，10個以內的感測器走485匯流排還可以，不算太多，要是幾十個甚至上百個感測器需要走485匯流排的話，那工程量也是不可小覷的，而無線溫濕度變送器可以省去布線的煩惱，省的開槽布線了。
6、最後介紹一款較為常用的溫度變送器吧！
一體化數顯溫度變送器
工作電源：24VDC輸出信號：4～20mA
顯示方式：LED數碼管顯示LCD液晶屏顯示
對於溫度可分為兩類：
1、熱電阻感測器：如Pt100Pt1000、Cu50等
2、熱電偶感測器：如K、T、E、S、B等
溫濕度變送器的主要參數
1、精度：溫濕度變送器的精度主要取決於所採用感測晶片，目前普遍的變送器的精度溫度在0.2~0.5℃，濕度在2%~5%之間，部分進口高端產品可以達到0.1℃和1%的溫濕度精度，根據套用場合的要求，選擇相應的精度等級，對於常規套用，如機房環境、農業大棚養殖場、生產車間等0.5℃和4%的溫濕度精度足以滿足要求，至於實驗室等高要求場所也有運用高精度產品的，當然精度越高價格越貴。
2、測量範圍：一體式的溫濕度變送器，測量範圍除了考慮感測晶片本身的測量範圍，還需綜合考慮變送器本身電路上各種晶片的工作條件要求，一般壁掛式在-20~80℃，濕度0~90%，管道式溫度可以-40~120℃，濕度0-100%的範圍，為了拓寬壁掛式測量範圍，也可採用分體式的變送器。
3、工作電源：常見的一般為12~36VDC/AC供電，為保證信號的穩定性，暫時沒有AC220V供電的變送器。
溫濕度變送器的選型
根據現場情況正確選型溫濕度變送器至關重要，主要考慮幾個方面：精度合適，工作條件合理，輸出信號正確，安裝方式正確即可。目前市面上溫濕度變送器的品牌較多，品質也參差不齊。做的好也有不少，進口的如羅卓尼克、維薩拉、E+E等，國產的如泰勒士、華圖等。
根據技術的發展趨勢，無線溫濕度感測器勢必會取得更大的市場份額，目前成熟RS485結構型的變送器，對於多點溫濕度測控的場合也有著不可替代的優勢。
MODBUS型溫濕度變送器的典型套用

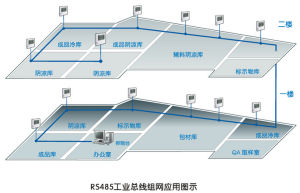

工作流程圖套用領域：
醫藥化工通訊機房HVAC暖通空調
環境監測電信基站圖書、檔案館
潔淨廠房智慧型樓宇超市、生產車間
工業自動化
主要特點:
極優的性價比，適用不同使用環境
耐濕，溫度輸出範圍用戶可選
長期穩定性好，使用場合靈活
易維護，感測器探頭可免校準快速更換
技術參數：
供電電源15-36VDC(RL<500Ω)，10-36VDC(RL<50Ω)
濕度測量範圍 0-100%RH
濕度精度±2%RH（25℃）<±5%RH（-20-80℃）
溫度測量範圍-20~80℃
溫度精度±0.2℃
損耗電流直流供電典型值4mA
電氣連線端子螺紋接頭最大值1.5mm2
外殼/防護等級ABS
溫度範圍工作溫度-40~80℃
存儲溫度-40~80℃
顯示屏參數：採用最高標準顯示屏
溫濕度監控系統解決方案
系統介紹該系統集溫濕度自動實時監測、顯示、記錄、超標預警等功能
於一體，可實現24小時連續採集各個監測點的溫濕度信息，並
在伺服器的資料庫中永久保存。
監管系統的施工方案和布點推薦
施工方案
布點推薦
1)按藥品倉庫面積計算，約50平米安裝一個溫濕度模組。
2)應保持離風機或空調出風口3米以上的距離。
3)平面倉庫建議安裝高度為1.5-1.8米，立體倉庫可以在
同一面積範圍內4-5米高度間隔安裝第二台設備。
軟體介紹：
用戶可通過聯網電腦進行環境溫濕度的實時監控、歷史數據查詢，溫濕度超限的自動報警等。軟體基於MicrosoftWindows98、2000及XP、windowsNT作業系統，採用先進的B/S體系結構，可支持用戶在企業內部或者任何internet聯網的電腦上及時獲得各個測量點的實時溫濕度信息；可以遠程或者在辦公室內，對溫濕度儀表進行互動式的操作，讓操作者和管理人員作出快捷有效的決策，大大降低了公司人力和物力上的消耗，並可以提供實時數據的外送功能，以支持其他的資料庫及軟體。軟體還支持多種溫濕度超限報警方式，結合我公司生產的GPRS硬體簡訊模組，可以實現簡訊溫濕度數據查詢和報警。
特點
1,全量程模擬量輸出線性好.
2,一致性好,使用壽命長.
3,寬量程精度高,穩定性好,年漂移量很小.
4,回響速度快,溫度係數小.
5,互換性好,
工作溫度:-20-60℃
反應時間(ta)5s
濕度有效測量範圍:5-95[%]
濕度信號輸出對應範圍:0-100[%]
濕度測量:通常狀態下,漂移不大於1[%]RH
負載能力電壓型:≥1KΩ,電流型:0-500Ω
