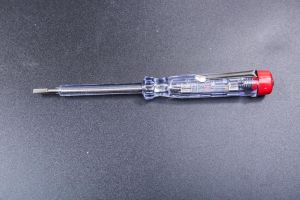

試電筆也叫測電筆,簡稱“電筆”。是一種電工工具,用來測試電線中是否帶電。筆體中有一氖泡,測試時如果氖泡發光,說明導線有電或為通路的火線。 試電筆中筆尖、筆尾、為金屬材料製成,筆桿為絕緣材料製成。 使用試電筆時,一定要用手觸及試電筆尾端的金屬部分,否則,因帶電體、試電筆、人體與大地沒有形成迴路,試電筆中的氖泡不會發光,造成誤判,認為帶電體不帶電。

基本信息

概述

測電筆(又稱電筆)是電工常用工具之一,用來判別物體是否帶電。它的測電範圍是60~500V之間,它有鋼筆式和螺絲刀式。由氖管(俗稱氖泡)、電阻彈簧等組成,使用時,帶電體通過電筆、人體與大地之間形成一個電位差,產生電場,電筆中的氖管在電場作用下就會發光。使用電筆時必須正確握持,母指和中指握住電筆絕緣處,食指壓住筆端金屬帽上。

類型

試電筆試電筆
按照測量電壓的高低分:
高壓測電筆:用於10kv及以上項目作業時用,為電工的日常檢測用具;
低壓測電筆:用於線電壓500V及以下項目的帶電體檢測。
弱電測電筆:用於電子產品的測試,一般測試電壓為6v--24v.為了便於使用,電筆尾部常帶有一根帶夾子的引出導線。
按照接觸方式分:
接觸式試電筆:通過接觸帶電體,獲得電信號的檢測工具。通常形狀有一字螺絲刀式,兼試電筆和一字螺絲刀用;鋼筆式,直接在液晶視窗顯示測量數據。
感應式試電筆:採用感應式測試,無需物理接觸,可檢查控制線、導體和插座上的電壓或沿導線檢查斷路位置。可以極大限度地保障檢測人員的人身安全。

用途

測電筆除了可以判斷物體是否帶電外,還有以下幾個用途︰
(1)可以用來進行低壓核相,測量線路中任何導線之間是否同相或異相。具體方法是:站在一個與大地絕緣的物體上,雙手各執一支測電筆,然後在待測的兩根導線上進行測試,如果兩根測電筆發光很亮,則這兩根導線為異相;反之,則為同相,它是利用測電筆中氖泡兩極間電壓差值與其發光強弱成正比的原理來進行判別的。
(2)可以用來判別交流電和直流電。在用測電筆進行測試時,如果測電筆氖泡中的兩個極都發光,就是交流電;如果兩個極中只有一個極發光,則是直流電。
(3)可以判斷直流電的正、負極。將測電筆接在直流電路中測試,氖泡發亮的那一極就是負極,不發亮的一極是正極。
(4)可用來判斷直流是否接地。在對地絕緣的直流系統中,可站在地上用測電筆接觸直流系統中的正極或負極,如果測電筆氖泡不亮,則沒有接地現象。如果氖泡發亮,則說明有接地現象,其發亮如在筆尖端,則說明為正極接地。如發亮在手指端,則為負極接地。但是必須指出的是在帶有接地監察繼電器的直流系統中,不可採用此方法判斷直流系統是否發生接地。
測電筆是廣大電工經常使用的工具之一,用來判別物體是否帶電。它的內部構造是一隻有兩個電極的燈泡,泡內充有氖氣,俗稱氖泡,它的一極接到筆尖,另一極串聯一隻高電阻後接到筆的另一端。當氖泡的兩極間電壓達到一定值時,兩極間便產生輝光,輝光強弱與兩極間電壓成正比。當帶電體對地電壓大於氖泡起始的輝光電壓,而將測電筆的筆尖端接觸它時,另一端則通過人體接地,所以測電筆會發光。測電筆中電阻的作用是用來限制流過人體的電流,以免發生危險。

使用方法

試電筆試電筆
(1)判定交流電直流電口訣:電筆判定交直流,交流明亮直流暗,交流氖管通身亮,直流氖管亮一端。
說明:首先告知讀者一點,使用低壓驗電筆之前,必須在已確認的帶電體上驗測;在未確認驗電筆正常之前,不得使用。判別交、直流電時,最好在“兩電”之間作比較,這樣就很明顯。測交流電時氖管兩端同時發亮,測直流電時氖管里只有一端極發亮。
(2)判定直流電正負極口訣:電筆判定正負極,觀察氖管要心細,前端明亮是負極,後端明亮為正極。
說明:氖管的前端指驗電筆筆尖一端,氖管後端指手握的一端,前端明亮為負極,反之為正極。測試時要注重:電源電壓為110V及以上;若人和大地絕緣,一隻手摸電源任一極,另一隻手持測電筆,電筆金屬頭觸及被測電源另一極,氖管前端極發亮,所測觸的電源是負極;若是氖管的後端極發亮,所測觸的電源是正極,這是根據直流單向流動和電子由負極向正極流動的原理。
(3)判定直流電源有無接地和正負極接地的區別口訣:變電所直流係數,電筆觸及不發亮;若亮靠近筆尖端,正極有接地故障;若亮靠近手指端,接地故障在負極。
說明:發電廠和變電所的直流係數,是對地絕緣的,人站在地上,用驗電筆去觸及正極或負極,氖管是不應當發亮的,假如發亮,則說明直流系統有接地現象;假如發亮在靠近筆尖的一端,則是正極接地;假如發亮在靠近手指的一端,則是負極接地。
(4)判定同相和異相口訣:判定兩線相同異,兩手各持一支筆,兩腳和地相絕緣,兩筆各觸一要線,用眼觀看一支筆,不亮同相亮為異。
說明:此項測試時,切記兩腳和地必須絕緣。因為我國大部分是380/220V供電,且變壓器普遍採用中性點直接接地,所以做測試時,人體和大地之間一定要絕緣,避免構成迴路,以免誤判定;測試時,兩筆亮和不亮顯示一樣,故只看一支則可。
(5)判定380/220V三相三線制供電線路相線接地故障口訣:星形接法三相線,電筆觸及兩根亮,剩餘一根亮度弱,該相導線已接地;若是幾乎不見亮,金屬接地有故障。
說明:電力變壓器的二次側一般都接成Y形,在中性點不接地的三相三線制系統中,用驗電筆觸及三根相線時,有兩根比通常稍亮,而另一根上的亮度要弱一些,則表示這根亮度弱的相線有接地現象,但還不太嚴重;假如兩根很亮,而剩餘一根幾乎看不見亮,則是這根相線有金屬接地故障。

注意事項

試電筆試電筆
(1)使用試電筆之前,首先要檢查試電筆里有無安全電阻,再直觀檢查試電筆是否有損壞,有無受潮或進水,檢查合格後才能使用。
(原理:試電筆內有電阻,有發光體--氖管,關鍵在於氖管,經過電阻降壓以後,有電壓到氖管的一頭,形成一個高電勢,你的手需接觸電筆尾的金屬端,現在你就是地線了,在氖管中有兩段細的金屬絲,挨得很近,但卻不連,氖管中自然充得是氖氣,有合適的電位差既可產生輝光放電。如果電壓過大,會瞬間擊穿氖管,這時氖管起保險作用,不會對你產生太大的傷害,電壓低會比較危險,因為傳統電筆,就是氖管電筆,在100V左右以上才會亮,大意不得,另外電筆別進水,要不你就會知道觸電的感覺了。)
(2)使用試電筆時,不能用手觸及試電筆前端的金屬探頭,這樣做會造成人身觸電事故。
(3)使用試電筆時,一定要用手觸及試電筆尾端的金屬部分,否則,因帶電體、試電筆、人體和大地沒有形成迴路,試電筆中的氖泡不會發光,造成誤判,認為帶電體不帶電,這是十分危險的。
(氖管的發光電壓是70V以上,所串電阻為500K,在測試220V電壓時,流過人體的最大電流為:I=(220—70)÷500=0.3mA而人體通過30mA以下的電流被認為是安全的。)
(4)在測量電氣設備是否帶電之前,先要找一個已知電源測一測試電筆的氖泡能否正常發光,能正常發光,才能使用。
(5)在明亮的光線下測試帶電體時,應特別注意氖泡是否真的發光(或不發光),必要時可用另一隻手遮擋光線仔細判別。千萬不要造成誤判,將氖泡發光判斷為不發光,而將有電判斷為無電。

化學原理

試電筆不管外型如何其構造原理基本相同,其外殼多為塑膠絕緣體,裡面由金屬導體、小燈泡和電阻絲組成。小燈泡中充有一種無色惰性氣體(氖氣)在電場激發下能產生透射力很強的紅光,當物體帶電時,用電筆測試氖泡發紅,否則氖泡不亮。
