法蘭密封

法蘭密封是冶金行業的術語。

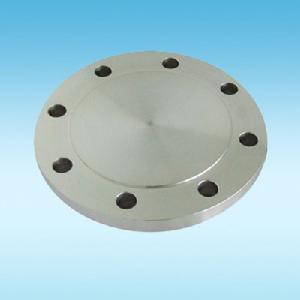

盲板法蘭密封面平面

法蘭密封套用很普遍，安裝時應注意檢查法蘭密封面是否完好，根據介質、溫度、壓力選好密封墊材質，緊固螺栓要受力均勻。

歷史

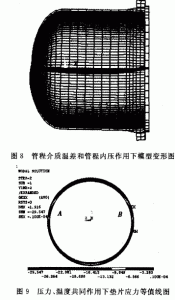

法蘭密封

美國國家標準學會設計的ANSI法蘭已經為石油和天然氣工業提供了一種適用的密封技術，而且卓有成效。但由於石油天然氣工業的需求已經發生變化，ANSI法蘭的缺陷不斷暴露出來。成本效益原則、環境保護以及最佳的健康和安全保證是21世紀的作業者和承包商所面對的三大課題，因此，人們開始考慮新的法蘭密封方法。

原理

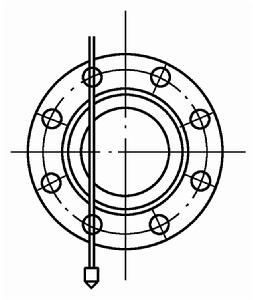

兩法蘭密封面之間的墊面

ANSI法蘭的密封原理極其簡單：螺栓的兩個密封面相互擠壓法蘭墊片並形成密封。但這同時也導緻密封的破壞。為了保持密封，就得維持巨大的螺栓作用力。為此，螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，這就意味著需要直徑更大的螺栓為上緊螺母創造條件。殊不知，螺栓的直徑越大，適用的法蘭就會變得彎曲，唯一的辦法就是增大法蘭部分的壁厚。整個裝置將需要極大的尺寸和重量，這在近海環境下便成了一個特殊問題，因為在這種情況下重量始終是人們必須引起關注的主要問題。而且，從根本上來說，ANSI法蘭是一種無效的密封，它需要把50%的螺栓負荷用於擠壓墊片，而用於保持壓力的負荷只剩50%。
然而，ANSI法蘭的主要設計缺點是它不能保證無泄漏。這就是其設計上的不足：連線是動態的，而且諸如熱膨脹和起伏不定的周期載荷都會造成法蘭面之間的移動，影響法蘭的功能，從而使法蘭的完整性受損，最終導致泄漏。

現狀

由Vector公司最新開發的新型法蘭克服了ANSI法蘭的缺點。緊湊的法蘭具有各方面的優點：標準法蘭不僅節省了空間、減輕了重量，更重要的是確保接頭部位不會發生泄漏。緊湊法蘭尺寸之所以減小，是由於減小了密封件的直徑，這將會減小密封面的截面。其次，法蘭墊片已被密封環所代替，以確保密封面對密封面的匹配。這樣一來，為了壓緊密封面僅需要很小的壓力。隨著所需壓力的降低，螺栓的尺寸和所需數量都可相應減小。最終設計出了一種體積小且重量輕(比傳統的ANSI法蘭的重量減輕70%～80%)的新產品。
