水庫調度圖

水庫調度圖是指導水庫運行的控制曲線圖。

水庫調度圖

正文

指導水庫運行的控制曲線圖。它以時間（月、旬）為橫坐標以水庫水位或蓄水量為縱坐標，由一些控制水庫蓄水量和供水量（或電站發電出力）的指示線，劃分出不同的供水區（或供電區），是指導長期調節水庫控制運用的主要工具。

水庫調度圖

興利調度圖　水庫調度圖的興利（灌溉、供水、發電等）部分。(圖1a)為組成年調節水庫調度圖的興利基本調度線。線1和2分別稱為防破壞線（保證供水線）和限制供水線（限制出力線），是在保證正常供水或供電的前提下，相應設計枯水年份的各種可能出現的庫水位的外包線和內包線；線3稱防棄水線,是在水庫按最大需水量(或電站最大過水能力)工作的條件下，相應豐水年份可能出現的庫水位包線。以上三條基本調度線將水庫以年度為周期的範圍劃分為四個運行區，並規定了各區的供水或供電方式。在實際運行中，根據月或旬初庫水位所在區間，決定水庫的供水量（或發電出力）。如在Ⅰ區，應按保證供水量（或保證出力）工作；在Ⅱ區，應降低供水量（或出力）；在Ⅲ區；應加大供水量（或出力）；在Ⅳ區，應按最大需水量（或電站最大過水能力）工作。
圖1b為組成多年調節水庫調度圖的基本調度線及其所劃分的調度區。其含意與年調節水庫相同，僅防破壞線位於多年庫容蓄滿點以上，即多年庫容未蓄滿以前，水庫不應加大供水量；限制供水量最高點至死水位所相應的庫容，應等於或小於年庫容，即多年庫容未放空以前，水庫不應降低供水量。
在實際運用中，還在加大供水區和降低供水區，增繪一些輔助調度線，規定不同的加大和減少供水數量。

水庫調度圖

水庫調度圖

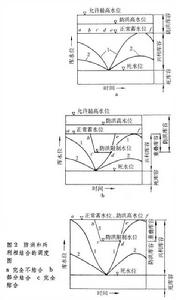

防洪和興利相結合的調度圖　根據防洪庫容和興利庫容劃分的形式，可分為兩者完全不重疊、部分重疊和完全重疊三種類型。圖2中abcdef為防洪調度線。在控制運用中，因興利蓄水要求庫水位不得超過此線，即此線以下為興利控制運用區，按興利調度線所劃分的調度區進行調度；此線以上為防洪調度區，按防洪調度規則進行洪水調度(見水庫調度)，其中防洪高水位以下按下游防洪要求控制下泄量，防洪高水位以上按保證大壩安全方式調節洪水。

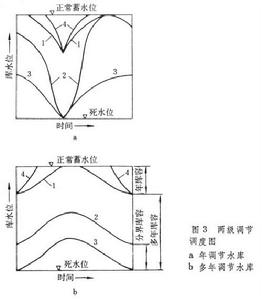

兩級調節調度圖　承擔兩種不同設計保證率興利任務（如發電結合灌溉、結合工業及城市供水等）的水庫調度圖。圖3中，線1稱上調配線（相當防破壞線）；線2稱下調配線（分界調度線)，以區分對設計保證率不同的興利任務的不同供水方式。線 2水位的相應庫容，即為滿足兩級保證率供水所需的最小庫容,若蓄水量低於這一庫容,即需降低設計保證率興利目標的供水量。因此，這一庫容也就是兩級保證率供水的分界庫容。線3和線4分別為限制供水線和防棄水線。在運行中：當庫水位介於線1、2之間時，水庫按兩級興利任務正常需水要求供水（稱高供水區）；當庫水位介於線2、3之間時，要適當降低設計保證率低的興利任務的正常供水量（稱低供水區）;當庫水位低於線3或高於線1時，應同時降低或加大兩級興利任務的供水量。
