結構

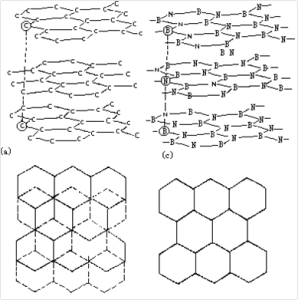

六方氮化硼氮化硼是由氮原子和硼原子所構成的晶體。 化學組成為43.6%的硼和56.4%的氮，具有四種不同的變體： 六方氮化硼（HBN) 、立方氮化硼(CBN) 、菱方氮化硼（RBN） 、纖鋅礦氮化硼(WBN) 。
氮原子和硼原子採取不同雜化方式互相作用，可形成不同結構的氮化硼晶體。當氮原子和硼原子以SP2方式雜化後，由於鍵角為120O，成鍵後形成與石墨類似的平面六角網狀結構分子，這種大的平面網狀分子採取不同的空間堆垛方式後，又可形成不同的結構--六方氮化硼（HBN）和菱方氮化（RBN）。
當氮原子和硼原子以SP3方式雜化後,由於鍵角為109.5O，成鍵後形成與金剛石類似的空間網狀結構，形成立方氮化硼（CBN）。
物化性質
氮化硼耐腐蝕，電絕緣性很好，比電阻大於10-6Ω．cm；壓縮強度為170MPa；在c軸方向上的熱膨脹係數為41×10-6/℃，而在d軸方向上為－2．3×10-6；在氧化氣氛下最高使用溫度為900℃，而在非活性還原氣氛下可達2800℃，但在常溫下潤滑性能較差。
六方氮化硼
六方氮化硼，也稱為石墨型氮化硼，其片層結構巨分子為柔軟、白色晶狀粉末，俗稱白石墨，相對密度2.25，約3000℃升華，微溶於水，與水煮沸時緩慢水解成硼酸。石墨型氮化硼的化學性質極不活潑，能耐2000℃高溫，有良好的介電性能。石墨型氮化硼在1800℃、 85000大氣壓下轉變為金剛石型立方晶體巨分子，稱為氮化硼單晶，硬度僅次於金剛石。氮化硼纖維具有強度高、彈性模量高、重量輕、熱穩定、熱導率高等優點。
立方氮化硼
立方氮化硼具有類似金剛石的晶體結構，不僅晶格常數相似（金剛石為0.3567nm，立方氮化硼為0.3615nm），而且晶體中的結合鍵亦基本相同,即都是沿四方面體雜體中的共價鍵,所不同的是金剛石中的結合純屬碳原子之間的共價鍵,而立方氮化硼晶體中的結合鍵則是硼、氮異類原子間的共價結合，此外尚有一定的弱離子鍵。在理想的立方氮化硼晶體中,所有四個B-N鍵的鍵長彼此皆相等(0.157nm)鍵與鍵鍵的夾角為109.5O。
製備方法
六方氮化硼
它可由氮與硼加熱製得，也可由硼醯亞胺B2(NH)3加熱裂解或由硼酸與磷酸鈣等在氨氣中加熱製得，還可由三氯化硼經過氮化或氨解後製備而成。
立方氮化硼
立方氮化硼的製作可由在高溫、高壓下處理六方氮化硼而成。
用途
由於其常溫下潤滑性能較差，故常與氟化石墨、石墨與二硫化鉬混合用作高溫潤滑劑，將氮化硼粉末分散在油中或水中可以作為拉絲或壓製成形的潤滑劑，也可用作高溫爐滑動零件的潤滑劑，氮化硼的燒結體可用作具有自潤滑性能的軸承、滑動零件的材料。
六方氮化硼
六方氮化硼可做絕緣材料、耐火材料、坩堝和高溫潤滑劑。
六方氮化硼部件可由加熱加壓和其後的機械加工造出，因為它的硬度與石墨相當，所以加工成本不高。這些部件都由氮化硼粉末製造，以氧化硼作為燒結劑。氮化硼薄膜可以由三氯化硼和氮雛形化學氣相沉積後形成。而工業製造是基於兩個化學反應：熔化的硼酸與氨、硼酸或鹼性硼化物與尿素、胍、蜜胺或其他適當的氮氣中的有機氮化合物。製作超細氮化硼潤滑劑和toner則需要在氮氣中以5500°C高溫燃燒硼粉末。
立方氮化硼
立方氮化硼可作高溫磨料和拋光劑。
