Ir:阻性電流有效值。 Ir1p:阻性電流基波峰值。 Ic1p:容性電流基波峰值。

一、儀器優點及所用領域

儀器操作簡單、使用方便,測量全過程由單片機控制,可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差,大螢幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術,採用諧波分析和數字濾波等軟體抗干擾方法使測量結果準確、穩定,可準確分析出基波和3~7次諧波的含量,並能克服相間干擾影響,正確測量邊相避雷器的阻性電流。SSDBL-8189氧化鋅避雷器帶電測試儀是用於檢測氧化鋅避雷器電氣性能的專用儀器,該儀器適用於各種電壓等級的氧化鋅避雷器的帶電或停電檢測,從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

二、儀器特點

1、本機採用大螢幕液晶顯示,全中文選單操作,使用簡便。
2、高精度採樣、處理電路,先進的付里葉諧波分析技術,確保數據更加可靠。
3、儀器採用獨特的高速磁隔離數字感測器直接採集輸入的電壓、電流信號,保證了數據的可靠性和安全性。
4、本儀器可以使用電場感應的方法代替PT二次接線。
5、配上無線傳輸終端,可以無線傳輸PT二次電壓信號。
6、本儀器可以三相同測,自動補償。使用特別方便
7、具有阻性電流基波峰值輸出、邊相校正等功能。
8、儀器配有可充電電池、日曆時鐘、微型印表機,可存儲120組測量數據;
主要技術參數
參考電壓輸入範圍(峰值): 2-250V
全泄漏電流測量範圍(峰值): 0-20mA
系統測量準確度: ±(讀數´5% ±1個字)
交流充電: AC 220V ±10%,50Hz ±1%
電池連續工作時間: 8小時以上
電池充電時間: 6小時以上
儀器尺寸: 38cm×30cm×19cm
儀器重量: 5kg(不含電纜箱)

三、操作模式

1.有線模式:

儀器輸入PT二次電壓作為參考信號,同時輸入MOA電流信號,經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值(Ir1p),正交分量是容性電流基波峰值 (Ic1p):Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考慮到δ=90°—Φ相當於介損角,直接用Φ評價MOA也是十分簡捷的:沒有“相間干擾”時,Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求,Φ不能小於75.5°
接地:
測量前先連線地線,測量完最後拆接地線!如果接地點有油漆或鏽蝕必須清除乾淨。
參考電壓
參考電壓信號線一端插入參考電壓插座,另一端接被測相PT二次低壓輸出:小黑夾子接中性點(x),小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠,可使用加長線。
電流信號
先將泄漏電流信號線插頭插入儀器,後將另一端夾子夾到(或通過絕緣竿搭到)被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上,由MOA下端取電流信號。電流信號不能使用加長線。

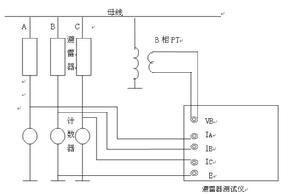

接線圖如下:(圖二)

2.感應模式:

在MOA底座上設定電場感應感測器,其感應電流超前電場強度(母線電壓)90°,經過積分運算後與電場強度或母線電壓同相位,因此可以用電場感應感測器的信號作為測量參考。儀器輸入電場感應感測器信號,同時輸入MOA電流信號,經過傅立葉變換可以得到電場基波E1、電流基波峰值Ix1p和電流電場角度Φ。與電場同相分量為阻性電流基波峰值(Ir1p),正交分量是容性電流基波峰值(Ic1p)。
使用B相感應信號作參考
因為A/C兩個邊相對B相底座的電場影響抵消,應將感應板設定到B相MOA底座上與A/C相相對稱的位置,可以得到B相正確的相位信息。A/C相MOA底座電場受B相影響,不要將感應板設定到A/C相MOA底座上。

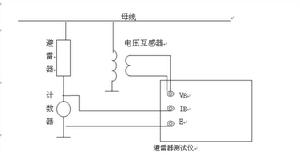

接線圖如下:(圖三)

3.無線模式:

僅僅需要一根電流線,取到電流信號即可測量出全電流和阻性電流。(此模式為快速測試,僅需要B相電流信號,按測量後為等待狀態。依次接A、B、C相放電計數器上端,印表機開始工作為一相測量周期結束,測量完後關機退出)


電流信號
先將泄漏電流信號線插頭插入儀器,後將另一端夾子夾到(或通過絕緣竿搭到)被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上,由MOA下端取電流信號。電流信號不能使用加長線。

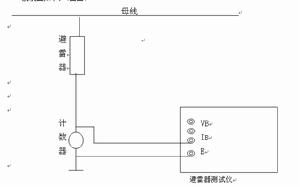

接線圖如下:(圖四)4.三相同測:

接地:
測量前先連線地線,測量完最後拆接地線!如果接地點有油漆或鏽蝕必須清除乾淨。
參考電壓
參考電壓信號線一端插入參考電壓插座,另一端接B相PT二次低壓輸出。
電流信號
先將泄漏電流信號線插頭插入儀器,後將另一端的四個夾子夾到(或通過絕緣竿搭到)A,B,C相MOA放電計數器上端和地端。電流信號不能使用加長線。

四、測量原理

1.測量原理

輸入電流電壓經過數字濾波後,取出基波,然後用投影法計算出阻性電流基波峰值Ir1p=Ix1p.cosφ,因基波數值穩定,故目前普遍採用Ir1p衡量避雷器性能。
總電流基波峰值Ix1p在電壓基波U1(E1)方向投影為Ir1p,在垂直方向投影為Ic1p,φ為電流電壓基波相位角,其中包含選定的補償角度(圖十一)。因此,用φ和Ir1p均能直觀衡量MOA性能。

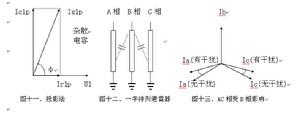

圖十一圖十一
2.相間干擾

現場測量時,一字排列的避雷器(圖十二),中間B相通過雜散電容對A、C泄漏電流產生影響,使A相φ減小,阻性電流增大,C相φ增大,阻性電流減小甚至為負,這種現象稱相間干擾(圖十三)。
一種方法是補償相間干擾:假設Ia、Ic無干擾時相位相差120°,假設B相對A、C相干擾是相同的;
將電壓取B相,電流取C相,測得φ1=φcb;再將電流取A相,測得φ1=φab;則C相電流與A相電流之間的相位差φca=φcb-φab;
選擇校正角Dφ=(φca -120°) / 2,將此值在主選單中置入儀器即可;
選擇好相序,儀器會根據所選相序自動進行角度補償(A相加Dφ,B相不要補償即選0,C相減Dφ)。
這種方法實際上對A、C相阻性電流進行了平均,也有可能掩蓋問題。因此還是建議考核沒有邊相補償的原始數據。現場的干擾可能是複雜的,如果不能進行合理補償,則建議記錄沒有補償的原始數據(即補償角度為0),從阻性電流的變化趨勢判斷避雷器性能。
如果允許,可以只給待測相加電,以取得絕對數據。而試驗室測量不必考慮相間干擾。

3.避雷器性能判斷

避雷器性能可以從阻性電流基波峰值Ir1p判斷,但從電流電壓角度Φ判斷更有效,因為90°-Φ相當於介損角。如果規定阻性電流小於總電流的25%,對應的φ為75°;
實際測量時應考慮此誤差影響,儘管有此相間干擾誤差,但判斷MOA性能還是可行的。如僅用Ir1p判斷,在90°附近會有若干倍的變化,此時不如直接查看角度更合理。

4、實際套用過程中注意

由於本儀器可以三項同側,自動補償,所以使用時候特別方便。上邊所說的相間干擾等問題在三相同側的時候已經由儀器自動計算出來,不需要試驗人員計算。總之,使用本儀器時候,只要接好測試線,打開儀器測試就可以。所有的問題儀器已經解決了。

五、測試數據說明

Ux:參考電壓有效值。它僅含基波和3、5、7 次諧波。計算公式為:
Ux = √(U1)2 + (U3)2 + (U5)2 + (U7)2
變比Ku=1.000已經乘到U中,如果Ku 設定為PT變比,將顯示母線電壓。感應板方式用E 表示電場強度,基本單位為V/m,計算公式與電壓類似。
U1:為試驗電壓基波有效值。當諧波含量較小時,U1≈Ux
U357%:電壓的3、5、7 次諧波占電壓基波的相對含量,單位為%。
感應板方式用E357%表示。
Ix:全電流有效值。它僅含基波和3、5、7 次諧波。
Ixp:全電流峰值,即Ix的峰值。
Ix1、Ix3、Ix5、Ix7:全電流1、3、5、7次有效值。
Ir:阻性電流有效值。它僅含阻性電流基波和阻性電流3、5、7次諧波。IRP:阻性電流峰值,即Ir 的峰值。
Ir1p:阻性電流基波峰值。
Ic1p:容性電流基波峰值。
MOA全電流既含有MOA非線性產生的高次諧波,也含有母線電壓諧波產生的高次諧波。與Irp 相比Ir1p 更加穩定真實。因此建議用Ir1p作為阻性電流指標。
儀器採用投影法計算:
Ir1p = Ix1p sinΦ
Ic1p = Ix1p cosΦ
圖十一其中Φ 為電流超前電壓角度,其中已經包含補償角度Φ0。
注意:(1)Φ 超過90°Ir1p 為負值,超過180°Ic1p 也為負值。(2)如果Ix 波形是平頂的,Ic1p可大於Ixp。
P:有功功率。
說明:(1)Ku 應設定為PT 變比以獲得運行電壓下MOA 功耗。(2)如果參考電壓是線電壓方式,U1 還除以 3。(3)感應板方式假定U1=1000V,功率名稱改為Pkv,可以乘實際電壓(以kV為單位)以獲得運行電壓下MOA功耗。
Cx:MOA電容量。計算公式如下:
Ic1
Cx =
2πf U1
Ic1為容性電流有效值,U1 是基波電壓有效值,f是電網頻率。
說明:(1)Ku 應設定為PT 變比以獲得運行電壓下MOA 電容量。(2)如果參考電壓是A-B或C-B方式,U1 還除以 3。(3)感應板方式假定U1=1000V,電容名稱改為Ckv,可以除以實際電壓(以kV為單位)以獲得運行電壓下MOA電容。
Ir3p、Ir5p、Ir7p:3、5、7次阻性電流諧波峰值。
說明:Ir3p、Ir5p、Ir7p 與諧波算法有關。因此Ir、Irp 和阻性電流波形都受到諧波算法影響。
Φ:電流超前電壓角度,其中已經包含補償角度Φ0。
