氣體壓力計

gas-manometer
用於測量氣體壓力（壓強）的儀表。也可以是測量兩種氣體壓差的差壓計。此處的壓力是指單位面積上承受的壓力，即壓強，故將它稱為壓強計也沒錯。

浮球式壓力計

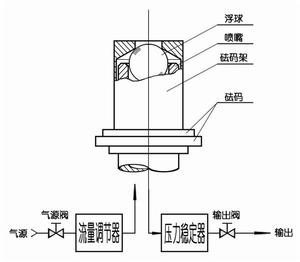

圖１　浮球式壓力計原理圖

浮球式壓力計是以壓縮空氣或氮氣作為壓力源，以精密浮球處於工作狀態時的球體下部的壓力作用面積為浮球有效面積的一種氣動負荷式壓力計。如圖1所示，精密浮球置於筒形的噴嘴內部，專用砝碼通過砝碼架作用在球體的頂端，噴嘴內的氣壓作用在球體下部，使浮球在噴嘴內飄浮起來。當已知質量的專用砝碼所產生的重力與氣壓的作用力相平衡時，浮球式壓力計便輸出一個穩定而精確的壓力值。
在浮球式壓力計的砝碼架上增、減砝碼時，將改變測量系統的平衡狀態，致使浮球下降或上升，排入大氣的氣體流量隨即發生改變，浮球下部的壓力則發生變化，流量調節器會及時準確地改變氣體的流入量，使系統重新達到平衡狀態，保持浮球的有效面積恆定，保持輸出壓力與砝碼負荷之間的比例關係。確保了浮球式壓力計的高準確度。

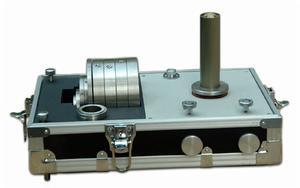

圖2　浮球式壓力計外觀圖

與活塞式壓力計相比，浮球式壓力計具有下列特點：
1、浮球式壓力計內置自動流量調節器，增減砝碼後無須再作任何操作，即可行到精確的輸出壓力。
2、工作時浮球不下降，可連續穩定地輸出精確的壓力信號；
3、浮球式壓力計具有流量自行調節功能，其精確度與操作者的技術水平無關；
4、儀器工作時氣流使浮球懸浮於噴嘴內，球體與噴嘴之間處於非接觸狀態。其摩擦小、重複性好、分辨能力高，且免除了鏇轉砝碼的必要。這是浮球式壓力計所獨具的特性；
5、工作進程中，氣流能不斷地對浮球體進行自清洗，確保了儀器的高可靠性。浮球式壓力計的底盤安裝在一個箱式底座上（圖2所示），底盤即為壓力計的工作檯面。其上設有水平儀和操控閥，其側設有氣源接口，用於壓力計與壓力源的連線。
