死區電壓

基本信息

• 中文名：死區電壓
• 英文名：threshold voltage

• 別稱：開啟電壓，門檻電壓
• 領域：供電

簡介

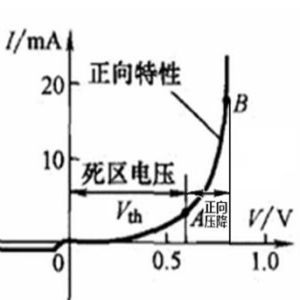

死區電壓

死區電壓也叫開啟電壓，是套用在不同場合的兩個名稱。當二極體加上正向電壓時，便有正向電流通過。但正向電壓很低時，外電場還不能克服PN結內電場對多數載流子擴散運動所形成的阻力，此時正向電流很小，二極體呈現很大的電阻。當正向電壓超過一定數值（矽管約0.5V，鍺管約0.1V）後，二極體電阻變得很小，電流增長很快。這個電壓往往稱死區電壓。在二極體正負極間加電壓，當電壓大於一定的範圍時二極體開始導通，這個電壓叫開啟電壓。鍺管0.3左右，矽管0.7左右。死區電壓是指在二極體套用在具體的電路中時，由於本身的壓降，也就是供電電壓小於一定的範圍時不導通，造成輸出波形有殘缺，從供電電壓經過零點直到輸出波形殘缺消失的時候，這一段電壓就是死區電壓，本質上就是二極體的開啟電壓。

數值

理想二極體：死區電壓=0，正向壓降=0。
實際二極體：死區電壓為0.5V，正向壓降為0.6~0.7V(矽二極體)。
鍺管死區電壓約0.1V，正向壓降為0.2~0.3V。
