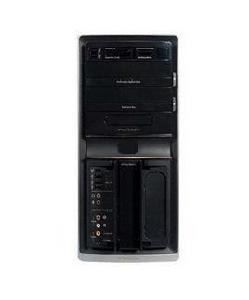

機箱前面板是台式計算機主機機箱正前面的一塊面板,是機箱的一個重要組成部件。機箱前面板上通常配有電源開關(POWER)、復位按鈕、USB接口等。機箱前面板上一般有3個指示燈,代表Power、HD、Tubro 3個狀態,分別代表電源接通、硬碟上有數據傳送、加速模式 。機箱前面板上還配有前置音箱接口、前置USB接口、前置IEEE1394接口等。

機箱前面板功能按鈕及硬體介紹

(1)電源開關按鈕:一般情況下,按鈕的旁邊有“POWER”字樣標識。它是機箱前面板上最大的一個按鈕之一。

(2)RESET按鈕:一般情況下,按鈕的旁邊有“RESET”字樣標識。它可以進行機器的重新啟動。

(3)電源燈:電源打開後一直亮著。

(4)硬碟指示燈:它閃動時表示硬碟正在工作。(注意:在硬碟燈亮著時不要關機,以免損壞硬碟。)

(5)軟碟驅動器:用來讀寫軟碟。軟碟驅動器面板上有按鈕,可以彈出軟碟。軟碟驅動器面板上有指示燈,當讀寫軟碟時,指示燈亮。(注意:不要在軟碟機指示燈亮時取出軟碟和關機,以免損壞軟碟和軟碟機磁頭。)

(6)光碟(CD-ROM)驅動器:用來讀取光碟信息。光碟驅動器面板上有按鈕,可以用來彈出光碟。光碟驅動器面板上有指示燈,當讀光碟信息時,指示燈亮。(注意:不要在光碟機指示燈亮時強行彈出光碟。)

(7)軟碟簡介:常用的軟碟為3.5英寸的軟碟,容量為1.44MB。使用軟碟時不要用手摸裡面的磁性碟片,也不要彎曲和摺疊,更不要將磁鐵靠近它們,以免軟碟物理損壞或破壞存儲的信息。

軟碟上有防寫口,所謂防寫,就是只能讀出數據,不能寫入數據。當有一些重要的信息需要長期保存時,為避免意外刪除或重寫,就要將磁碟加上防寫。另外一個重要目的是防止在讀取信息時磁碟被感染上病毒,如果防寫後,就不會感染上病毒。

軟碟上方的其中一個小孔中的塑膠片被撥到蓋上小孔的位置,即沒有防寫,撥到露出小孔的位置,軟碟被防寫。如果要向已經加上防寫的磁碟中寫入信息,必須先去掉防寫。

(8)光碟簡介:光碟,是一種存儲設備,容量大、成本小。我們平常使用的光碟叫做CD-ROM碟片。CD-ROM碟片是唯讀的,只能讀出數據,不能寫入數據。除了CD-ROM,還有其他格式的光碟,如音樂CD、Video-CD等,光碟驅動器對這些格式都能識別。

機箱前面板接口介紹

圖1 圖1

(1)前置音箱接口是位於機箱前面板上的各種類型的外接音頻接口。前置音箱接口為用戶使用音頻設備(主要是耳機)提供了方便,用戶可以方便地在機箱前面板上接插音頻設備而不用鑽到機箱後部。目前,前置音箱接口幾乎已經成為機箱的標準配置,沒有前置音箱接口的機箱已經非常少見了。前置音箱接口要使用機箱所附帶的音頻連線線連線到主機板上所相應的前置音頻輸出接口才能使用。需要說明的是,大多數主機板自帶的板載音頻輸出接口並不能與前置音箱接口共同使用,前後兩個接口不能同時使用。

(2)前置USB接口是位於機箱前面板上的USB擴展接口。目前,使用USB接口的各種外部設備越來越多,例如移動硬碟、快閃記憶體盤、數位相機等等,但在使用這些設備(特別是經常使用的移動存儲設備)時每次都要鑽到機箱後面去使用主機板板載USB接口顯然是不方便的。前置USB接口在這方面就給用戶提供了很好的易用性。目前,前置USB接口幾乎已經成為機箱的標準配置,沒有前置USB接口的機箱已經非常少見了。

前置USB接口要使用機箱所附帶的USB連線線連線到主機板上所相應的前置USB插針(一般是8針、9針或10針,兩個USB成對,其中每個USB使用4針傳輸信號和供電)上才能使用。在連線前置USB接口時一定要事先仔細閱讀主機板說明書和機箱說明書中與其相關的內容,千萬不可將連線接錯,不然會造成USB設備或主機板的損壞。

另外,使用前置USB接口時要注意前置USB接口供電不足的問題,在使用耗電較大的USB設備時,要使用外接電源或直接使用機箱後部的主機板板載USB接口,以避免USB設備不能正常使用或被損壞。

(3)前置IEEE1394接口是指該機箱前面板上是否具有IEEE1394擴展接口。隨著數碼家電產品的普及,橫跨PC及家電產品平台的IEEE1394接口的使用也越來越多。前置IEEE1394接口為越來越多的IEEE1394外部設備提供了很好的易用性。例如IEEE1394高速外置式硬碟、數位相機、攝影機等等。但是在目前,IEEE1394接口在PC平台上的普及程度還遠遠不及USB接口,因此具有前置IEEE1394接口的機箱產品現在也並不是太多。

前置IEEE1394接口同樣也要使用機箱所附帶的連線線連線到主機板上所相應的前置IEEE1394接口才能使用。當然,前提是主機板提供了IEEE1394接口功能。在連線前置IEEE1394接口時一定要事先仔細閱讀主機板說明書和機箱說明書中與其相關的內容,千萬不可將連線接錯,不然會造成IEEE1394設備或主機板的損壞。

機箱前面板的連線

對於機箱面板連線線(見圖2),一般在主機板說明書中有詳細說明。如果沒有說明書,應仔細觀察主機板在對應接插針旁印製的標識符號(見圖3),正確地安裝好各種連線線。

圖2 圖2
圖3 圖3

(1)電源開關PWR SW。電源開關在主機板上的插針提示一般是PWR SW或PWR BT,在連線時要先從機箱面板連線上找到標有POWER SW(或PWR)的插頭,然後插入主機板上的這個插針。電源開關需要兩根插針,無正反限制。

(2)復位按鈕RESET,用於重新啟動計算機,在主機板上一般標註RESET(或RST),復位按鈕需要兩根插針,連線的時候也無正反限制。

(3)電源指示燈PW LED,表示主機板是否加電工作。電源指示燈在主機板上一般標註PLED,它有兩根插針,對應插頭一般為獨立的單針插頭。電源指示燈採用發光二極體,所以連線是有方向性的,插反是不亮的。所以如果接錯,指示燈不亮,但不會損壞設備,只要計算機關閉,將相應指示燈的線反接即可。

(4)硬碟指示燈HDD LED(有的標為HLED),接法與電源指示燈一樣。

(5)揚聲器SPEAKER,多為紅黑兩色插線,插頭為四針。在主機板上找到SPEAK(或SPKR),插入即可。由於揚聲器引出線本身無正負級之分,所以接反也沒關係。

在所有的連線連線好之後,為了方便維護、防止信號間干擾,可用綁紮帶將這些信號線束成一捆,使機箱內簡潔明快。
