新型智慧型煤氣流量計

新型智慧型煤氣流量計

新型智慧型煤氣流量計採用電容力感測器是該產品真正實現高精度、高穩定性的關鍵所在，其測量精度及長期穩定性是老型機械式力感測器的靶式流量計所無法比擬的。華世通新型智慧型煤氣流量計既具有傳統孔板、靶式、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除　能替代常規介質流量測量外，尤其在雜質多、高粘度、易堵卡、高溫、高壓、低溫、強腐蝕等介質流量計量困難的工況中具有很好的套用價值，華世通新型智慧型煤氣流量計目前　已廣泛套用於鋼鐵、石油、天然氣、電力、造紙、化工、能源、食品、環保等各個領域的流量測量。

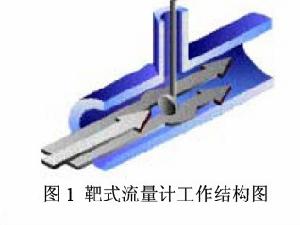

新型智慧型煤氣流量計工作原理

當介質在測量管中流動時，因其自身的動能通過阻流件（電子靶）時而產生的壓差，並對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學
方式表達如下：
F=CdAP·V2/2………………⑴
式中：F ——阻流件所受的作用力（Kg）
Cd——物體阻力係數
A ——阻流件對測量管軸向投影面積(mm2)

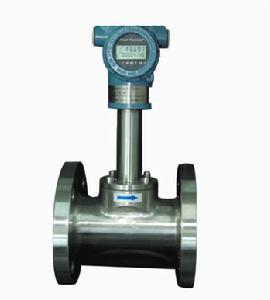

華世通新型智慧型煤氣流量計

P ——工況下介質密度（Kg/m3）
v ——介質在測量管中的平均流速(m/s)
阻流件(電子靶)接受的作用力F，經剛性連線的傳遞件（測桿）傳至電容力感測器，電容力感測器產生電壓信號輸出：
V=KF………………⑵
式中： V——電容力感測器輸出的電壓（mV）, K——比例常數 , F——阻流件（電子靶）所受的作用力（Kg）
由此，此電壓信號經前置放大、AD轉換及計算機處理後，即可得到相應的瞬時流量和累積總量。
新型智慧型煤氣流量計參數
口 徑：DN15～DN3000mm

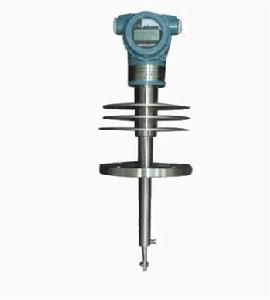

華世通新型智慧型煤氣流量計

公稱壓力：0.01～42MPa
工況溫度：-200℃～500℃
精 度：±0.2～±1.5%FS
量 程比： 1：8
殼 體：碳鋼；不鏽鋼(或按用戶要求協商提供)
供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出）
輸出信號：4～20mA二線制；脈衝0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65；IP67
防爆標誌：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：Q/BET05-06
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連線法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求協商製作

選用原則

根據工藝參數選用

新型煤氣流量計的管道內徑為1400mm，已經超出標準節流件的允許範圍（標準節流件中，具有粗焊鐵板收縮段的經典文丘里管是允許管徑最大的，D≤1200mm）,對於非標節流件或其它差壓式煤氣流量計，必須進行實流標定以確定其流出係數，目前國內還沒有這麽大的校驗系統，一般的流量計由於價格昂貴，不宜選用，所以可供選擇的流量儀表是煤氣流量計。
根據測量原理的選用

新型煤氣流量計根據測頭的測量原理可分為點流速型儀表及徑流速型儀表，均速管就是典型的徑流速型儀表，均速管同樣存在標定困難的問題，同時，由於它有多個全壓孔，當孔阻塞時，要線上把各個孔都疏通，是不可能的。點流速型儀表主要有插入式渦街、插入式渦輪，內藏文丘里及基於皮托管原理的測管流量計等。點流速型煤氣流量計的測頭常數可在風洞中試驗得到，通過測量得到管道某一點的流速，換算成管道的平均流速，將平均流速速與管道截面積相乘得到流量，可以說它是不受管徑限制的。
按介質條件的選用

由於測量的流體中含有大量粘結性強的粉塵，任何儀表都無法在此條件下長期工作，所以應選擇易於清掃的儀表。煤氣流量計必須取出到管外進行清掃，渦輪的清掃更為困難一些。由於結構複雜，更易阻塞，線上清掃也困難，而測管式流量計結構簡單，可在不斷流條件下安裝，設計有線上吹掃裝置，可線上通入蒸汽，或高壓氮氣吹掃，不影響正常生產。所以，在煤氣流量計中，測管式流量計具有一定的優勢。
新型智慧型煤氣流量計的特點
·整台新型智慧型煤氣流量計在設計中無可動部件，新型智慧型煤氣流量計結構,拆卸方便

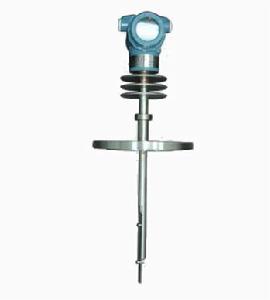

華世通新型智慧型煤氣流量計

·新型智慧型煤氣流量計可選用多種防腐及耐高低溫材質（如哈氏合 金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·新型智慧型煤氣流量計內設自檢程式，故障現象一目了然
·感測器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地採用乾式標定方法，即採用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇線上華世通新型智慧型煤氣流量計，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·新型智慧型煤氣流量計具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%?
·重複性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強
·可根據實際需要更換阻流件（靶片）而改變流量範圍
·低功耗電池現場顯示，能線上直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定範圍內可測脈動流
電容式靶式流量計典型套用】
氣體類：煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。

液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、矽油、
糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、
乙二醇、礦物油 、液態糖、鹽酸、汽車塗料、樹脂、牛油、菜油、液氧、洗髮液、牙膏、凝膠、
燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、鹼性、氨、船用油、化學試劑、煤油、
甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽類：過熱蒸汽、飽和蒸汽
