一,基本原理
調壓器就是匝數比連續可調的自耦變壓器,當調壓器電刷藉助於手輪主軸和刷架的作用,沿線圈的磨光表面滑動時,就可連續地改變匝數比,從而使輸出電壓平滑地從零調節到最大值二,產品性能
工作頻率50Hz/60Hz
效率90%
波形失真無附加失真
溫升<60℃
抗電強度2000V/min
絕緣電阻:三相>2MΩ

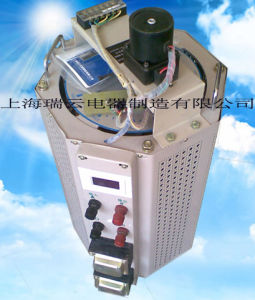

三,主要結構1,單元結構:1.5KVA、10KVA調壓器為調節器為調壓單元結構,一個上端面具有一定寬度的磨光表面的線圈固定在工程的底座上,接觸組的電刷在彈簧壓力下與線圈的磨光表面緊密接觸,轉動手輪帶動電刷線上圈磨光表面上滑動進行調壓,單元調壓器一般為台式,外面有防護通風罩2,單相組裝結構:單相大容量調壓器系由幾個相同規格的單元組裝而成,各單元的電刷接觸組裝在同一個主軸上,線圈輸入端並聯連線,輸出端連線平衡電抗器,以平衡單元間電流分布並抑制環流。3,三相組裝結構:三相調壓器由三相同規格的單元同軸組裝而成。4,電刷結構:3KVA及以下單元調壓器,採用1~2塊石墨電刷和散熱良好的金屬架4KVA及以上的單元調壓器,採用兩塊銅石墨複合電刷,電刷接觸組的壓板固定線上圈上端以限制其軸向位置,同時通過螺釘與主軸鎖緊,當需要拆修,調換主要軸或需要從調壓器底端伸出主軸時,只要鬆開螺釘,即可方便地進行。
四,適應範圍TSGC2、TSGC2J系列調壓器具有波形不失真、體積小、重量輕、效率高、使用方便、性能可靠、能長期運行等特點,達到調壓、控溫、調光、功率控制等目的,廣泛套用於化工,冶金儀表,機電製造,輕工業,科學實驗,公用設施,家用電器,控溫調速,調光,及功率控制等目的,是一種理想的交流調壓電源。
1環境溫度:最高氣溫+40℃,最低氣溫-5
2、海拔高度:調壓器安裝地點海拔高度不超過1000米
3、空氣相對濕度:最濕月的月平均相對濕度為90%,同時該月的平均氣溫為25℃
4、電源電壓波形:電源電壓波形為正弦波或近似於正弦波
5、安裝場所無嚴重影響調壓器絕緣的氣體、蒸氣、化學性沉積、粉塵、污垢及其它爆炸性和侵蝕性介質;6、安裝場所應無嚴重的振動和顛簸;
7、戶內使用;
注意!-選型提示本調壓器產品不能多隻並聯使用
五,使用前的檢測和維護
新安裝或長期不用的調壓器,運行前必須用500伏兆歐表測量線圈對地的絕緣電阻,其值不低於5兆歐時才可安全使用,否則應進行熱烘處理。熱烘處理方法一般可用帶電烘燥法或送入烘房烘燥,烘燥後應檢查各緊固件是否鬆動,如有鬆動應加以緊固
電源電壓應符合調壓器銘牌上的輸入電壓。
3,調壓器必須良好接地,以保證安全
4,使用時應經常注意輸出電流不超過額定值,如有短時負荷,不能超過表2的的規定,否則易使調壓器壽命降低甚至燒毀
5,使用時應緩慢均勻地旋轉手柄,以免引起電刷損壞或產生火花
6,應經常檢查調壓器的使用情況,如發現電刷磨損過多、缺損,應及時調換同種規格的電刷,並用零號砂紙墊在電刷下面轉動手輪數次使電刷底面磨平,接觸良好,方可使用。調換的銅石墨複合電刷必須嚴格符合規格要求。
7,線圈與電刷接受的表面,應經常保持清潔,否則易引起打火花而燒壞線圈表面。如發現線圈表面燒有黑色斑點可用棉紗沾酒精(90%)擦拭,直至表面斑點除去為止
8,從電源接到調壓器,調壓器到負載的導線和導線端子接頭應接觸很好,並能通過調壓器額定電流。
9,搬動調壓器時不得用手輪,而套用提手或將整個產品提起移動
10,調壓器需要橫裝在面板上,(僅限於單元調壓器結構)或立裝在其他底座上時可利用調壓器底座的安裝孔加以固定。
11,調壓器應經常保持清潔不允許有水滴,油污等落入調壓器內部,調壓器應定時停電除去內部積聚的塵埃。
