排水管系附屬構築物

排水管系附屬構築物

排水管系中除管渠之外的所有構築物,包括構造上和運行中所需要的各種窨井和雨水口。例如銜接不同管徑或多根管道交匯的檢查井;銜接溝底高度相差過大的管道的跌水井或階梯式管段;穿越障礙的倒虹管和管橋;通向水體的出水口以及起節制流量作用的溢流井、閘門井、潮門井和管道養護用的沖洗井等。

排水管系附屬構築物

正文

排水管系中除管渠之外的所有構築物,包括構造上和運行中所需要的各種窨井和雨水口。例如銜接不同管徑或多根管道交匯的檢查井;銜接溝底高度相差過大的管道的跌水井或階梯式管段;穿越障礙的倒虹管和管橋;通向水體的出水口以及起節制流量作用的溢流井、閘門井、潮門井和管道養護用的沖洗井等。
雨水口 雨水管道和合流管道接納地面廢水的構築物。由進水篦和受水井構成,在一般情況下以連線支管和排水管道上的檢查井連通,在大管上也可專設連線窨井。進水篦有多種形式;篦面直立和街道緣石立面相平,篦面平放和街道邊溝溝底或場地地面相平,或者篦面呈90°曲折,直立面部分和緣石立面相平。雨水口受水井底部一般和連線支管的溝底相平,井內不積水。如為截流雨水中的泥沙,井底低於連線支管溝底,稱落底雨水口或留砂井。留砂井雖可減少進入排水管道的泥沙垃圾量,但它本身的養護工作量卻是很重的,且因井內積水可能成為蚊蠅孳生地。

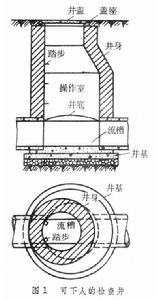

檢查井 也稱普通窨井,設定在排水管道相交處、轉彎處、變換口徑或坡度處的井式地下構築物。檢查井之間的直通管段長度一般不超過50米,以便清通管道,保持流暢。檢查井的井口不宜過大,井身則必須有足夠的空間以便需要時工人下井操作(圖1)。檢查井底部的溝槽和上下游管道的底部相銜接,形成一條坡度平順的水道,使水流得以順暢地流過。根據設計意圖,個別檢查井的底部低於管道,稱落底檢查井,目的是截留上游來的沉積物,以便清出。

排水管系附屬構築物排水管系附屬構築物

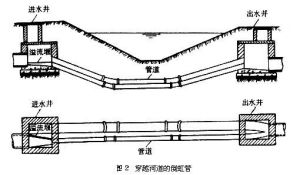

倒虹管 排水管道遭遇障礙(如河道或其他管道)時,從下面穿過障礙的特殊管段由向下、平向、向上三段構成。倒虹管管端有進水井,管尾有出水井(圖2)。當倒虹管採用二或三條並設時,常在進水井中設堰口控制水流,以便按流量由小到大依次使用一條、二條或三條,藉以維持管道中流速達到設計值以避免淤塞。有時在進水井前設定閘門井,以便沖洗;也有設定沉砂構築物以保障暢通。當穿越河道的倒虹管須設定事故排出口時,則應取得當地衛生主管部門的同意。排水管道一般是重力流管道,如果從上面越過障礙,則除需要採用承壓管外,在大多數情況下還需採用泵站。故一般採用倒虹管,而不用管橋或上越管段。

排水管系附屬構築物排水管系附屬構築物
跌水井 設在排水管道的高程突然下落處的窨井。在井中,上游水流從高處落向低處,然後流走,故稱跌水井。同普通窨井相比,跌水井需消除跌水的能量,這一能量的大小決定於水流的流量和跌落的高度。跌水井的構造有不同的設計,決定於消能的措施,其井底構造一般都比普通窨井堅固。
出水口 廢水排放水體時排水管道的終端構築物。雨水管道由於出水水質比較清潔,出水口常設在岸側,可高出水面。由於雨水流量很大,出水口要有護岸和護坡的牆和板,出水口的過水麵積也應大於管道,以降低流速,防止沖刷並減少對河道中的近岸航行船隻的影響。污水管道的出水口則常淹在最低水面以下,有的且延伸至河心或水深處,以求污水迅速得到水體水流的充分稀釋。為達到此目的,出水口在構造上常採用多口管,管周堆置石塊保護。
