基本簡介

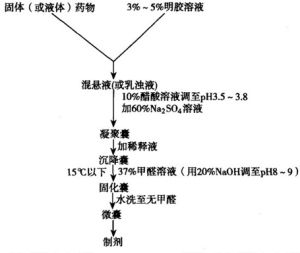

復凝聚法微型膠囊（簡稱微囊）系利用天然、半合成高分子材料（通稱囊材）將固體或液體藥物（通稱囊心物）包裹而成的微小膠囊。它的直徑一般為5~400µm。微囊的製備方法很多，可分為物理化學法，化學法以及物理機械法。可按囊心物、囊材的性質、設備和微囊的大小等選用適宜的製備方法。在實驗室中製備微囊常選用物理化學法中的凝聚法。凝聚法又分為單凝聚法和復凝聚法。後者常用明膠、阿拉伯膠為囊材。製備微囊的機理如下：明膠為蛋白質，在水溶液中，分子鏈上含有-NH2和-COOH及其相應解離基團-NH3+與-COO-，但含有-NH+3與-COO-離子多少，受介質pH值的影響，當pH值低於明膠的等電點時，-NH+3數目多於-COO-，溶液荷正電；當溶液pH高於明膠等電時，-COO-數目多於-NH+3，溶液荷負電。明膠溶液在pH4.0左右時，其正電荷最多。阿拉伯膠為多聚糖，在水溶液中，分子鏈上含有-COOH和-COO-，具有負電荷。因此在明膠與阿拉伯膠混合的水溶液中，調節pH約為4.0時，明膠和阿拉伯膠因荷電相反而中和形成複合物，其溶解度降低，自體系中凝聚成囊析出。再加入固化劑甲醛，甲醛與明膠產生胺醛縮合反應，明膠分子交聯成網狀結構，保持微囊的形狀，成為不可逆的微囊；加2%NaOH調節介質pH8~9，有利於胺醛縮合反應進行完全，其反應表示如下：
實驗內容
1．復凝聚法製備液體石蠟微囊
處方：液體石蠟（ρ=0.91）6ml、阿拉伯膠5g、明膠5g、37%甲醛溶液2.5ml、0%醋酸溶液適量、20%NaOH溶液適量、蒸餾水適量2．操作（1）明膠溶液的配製：稱取明膠5g，用蒸餾水適量浸泡溶脹後，加熱溶解，加蒸餾水至100ml，攪勻，50℃保溫備用。（2）阿拉伯膠溶液的配製：取蒸餾水80ml置小燒杯中，加阿拉伯膠粉末5g，加熱至80℃左右，輕輕攪拌使溶解，加蒸餾水至100ml。（3）液體石蠟乳劑的製備：取液體石蠟6ml與5%阿拉伯膠溶液100ml置組織搗碎機中，乳化10秒鐘，即得乳劑。（4）乳劑鏡檢：取液體石蠟乳劑一滴，置載玻片上鏡檢，繪製乳劑形態圖。（5）混合：將液體石蠟乳轉入1000ml燒杯中，置50～55℃水浴上加5%明膠溶液100ml，輕輕攪拌使混合均勻。（6）微囊的製備：在不斷攪拌下，滴加10%醋酸溶液於混合液中，調節pH至3.8～4.0（廣泛試紙）。（7）微囊的固化：在不斷攪拌下，將約30℃蒸餾水400ml加至微囊液中，將含微囊液的燒杯自50～55℃水浴中取下，不停攪拌，自然冷卻，待溫度為32～35℃時，加入冰塊，繼續攪拌至溫度為10℃以下，加入37%甲醛溶液2.5ml（用蒸餾水稀釋一倍），攪拌15min，再用20%NaOH溶液調其pH8～9，繼續攪拌20min,觀察至析出為止，靜置待微囊沉降。（8）鏡檢：顯微鏡下觀察微囊的形態並繪製微囊形態圖，記錄微囊的大小（最大和最多粒徑）。（9）過濾（或甩乾）：待微囊沉降完全，傾去上清液，過濾（或甩乾），微囊用蒸餾水洗至無甲醛味，抽乾，即得。3．操作注意（1）復凝聚法製備微囊，用10%醋酸溶液調節pH是操作關鍵。因此，調節pH時一定要把溶液攪拌均勻，使整個溶液的pH為3.8～4.0。（2）製備微囊的過程中，始終伴隨攪拌，但攪拌速度以產生泡沫最少為度,必要時加入幾滴戊醇或辛醇消泡，可提高收率。（3）固化前勿停止攪拌，以免微囊粘連團。實驗結果
1．繪製乳劑和微囊的顯微鏡下形態圖，並說明兩者之間差別。
2．記錄微囊的直徑（最大粒徑和最多粒徑）。
