導星鏡

導星鏡

導星鏡:指的是附加在主望遠鏡鏡筒上用以監視導星的望遠鏡。它的作用是保證主望遠鏡精確跟蹤被觀測天體﹐一旦導星偏離正確位置﹐就通過望遠鏡的驅動裝置加以糾正。

背景資料

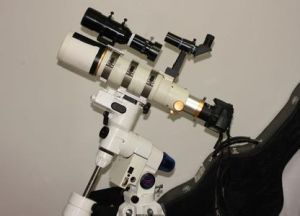

導星鏡導星鏡

天文望遠鏡的主鏡擔負著觀測的主角。但是,許多天文觀測不是光靠主鏡就能全部順利完成的。它也需要有助手,這就是尋星鏡或導星鏡。

為了能迅速地搜尋到待觀測的天體,常常在主鏡旁附設一個小型天文望遠鏡,它就是尋星鏡。尋星鏡一股都採用折射式的天文望遠鏡。它的光軸與主鏡光軸平行,這樣才能保持與主鏡的目標一致。尋星鏡物鏡的口徑一般在5~10厘米左右,視場在30~50左右,放大率在7~20倍左右,焦平面處裝有供定標用的分劃板。觀測時,先用尋星鏡找到待觀測的天體,將該天體調到,視場中央。這時,該天體自然也就在主鏡視場中央。

主鏡在進行較長時間的觀測時,為了及時糾正跟蹤中的誤差,在主鏡旁設一個起監視作用的望起鏡,它就叫導星鏡。天文普及用的望遠鏡也就用導星鏡代替了導星鏡。

系統

導星鏡一般採用折射光學系統﹐也有採用反射或折反射卡塞格林系統的(見卡塞格林望遠鏡)。口徑大小視所用導星的星等而定。為了能在較大的天區內找到足夠亮的導星﹐應有適當大小的視場﹐一般為1°左右。為了能覺察導星的微小偏離﹐目鏡須有足夠高的放大率。但這樣一來﹐通過目鏡觀測到的視場便達不到1°。

裝置

導星鏡導星鏡

一般是採用適當機械裝置,使目鏡鏡頭在垂直於光軸的平面內移動。這樣就能看到物鏡視場的不同區域。目鏡焦面上裝有十字亮絲﹐用以照準導星。當導星很亮時﹐也可採用亮背景暗絲的照準方式。在導星鏡的目鏡端可用光電導星裝置來代替人工目視導星。

作用

導星鏡就是負責導星的鏡子,由於為了提高赤道儀的精度,導星鏡作用就是使赤道儀更好的跟蹤(類似於人眼),把成像傳至電腦(類似於人腦),電腦計算後糾正赤道儀的偏移,使主鏡始終跟蹤星體。

導星鏡要求比主鏡焦距長(通常600-1000mm),這樣導星鏡造成的誤差在主鏡中就可以減小 。

與尋星鏡的區別

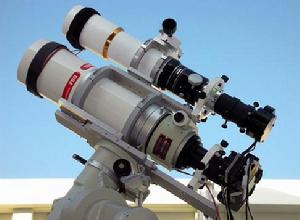

尋星鏡尋星鏡

為了能快速的找到目標,尋星鏡要求有很大的視野,為了能得到大的視野,倍率就不能高,一般尋星鏡也倍率就是幾倍。而且尋星鏡要求與主鏡同軸。也就是說尋星鏡看到的正中央應該就是主鏡看到的。尋星鏡中心對準了一顆星,換到主鏡上也應該能看到這顆星,而且越在主鏡的中央越好。 尋星鏡不同。

尋星鏡是為了跟蹤目標而設的,為了能有高的精度,一般導星鏡的倍率應該比主鏡大。越大導的精度就越高。

有時候甚至要求導星鏡的焦距是主鏡的2倍以上。為了方便導星一般要找比較亮的星進行跟蹤,而我們拍攝的目標卻不一定是這個亮星,有時候甚至可能是肉眼看不見的星雲。也就是說,導星鏡可以不與主鏡同軸,導星鏡看的目標可以不是主鏡的目標,如果拍攝北極星附近的目標時甚至可能把導星鏡調到天赤道附近。相差幾十度。

選擇方法

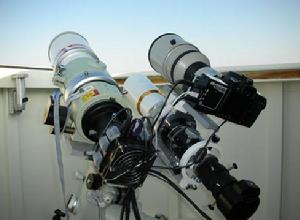

尋星鏡尋星鏡

實際上,你不需要一個太長焦距的導星鏡,特別是如果你用的是自動導星。太大的放大率時,你的自動導星器就會追逐seeing、風與赤道儀的誤差。因此,用8公分的短筒或是wo66,不失為一個好的導星鏡。長筒版本就稍嫌過度些。有同好是使用C90的馬克斯拖夫鏡+減焦鏡,他也獲得蠻好的導星效果。
舊的經驗法則是當用底拍來攝影時,導星鏡至少要主鏡系統的1/2,且當手動導星時,你需要它等於或是優於你的主鏡系統。你也不要導星誤差高於導星的寬度,以免星點拖線。但當CCD在業餘天文同好中流行時,這個法則就如底片般快速的消失。

大多的天文攝影者會買兩倍主鏡焦距長的導星鏡。可以攝得不同焦距與影像量度的能力,會給與很大的versality,意謂著你可以訂做你的行程為兩個狀況,及/或天體。因此,通常建議就買一支高品質、短焦的apo來作導星鏡,它也可以用來拍像m31、銀河那樣的大物體,或是也可以用在風大影響長焦影像太多的夜晚。

只是也發生一個現象:用良好赤道儀的話,即使用到像pecial borg這樣的小導星鏡也可以導星成功,所以記住:導星的第一個基本,就是赤道儀的本質要良好,赤道儀本質良好,幾乎隨便導都準確。

尋星鏡尋星鏡

然而沒有良好赤道儀的同好也不必氣餒!就是多學一下如何調整赤道儀和導星參數而已。照以上的文來說,經濟上不許可的,就買8公分短焦的來導就可以,口徑大就很容易找得到導星,不必再動到粗微調。

而導星鏡的架設,還是以雙環為最穩固!但也是較難調整的一種方式。不過這種其實也不會多難調,就是有時候要用手小扶一下鏡筒,多練習一下,就會覺得也是蠻好用的。

用微調的微動雲台,特別是有彈簧式的要小心彈簧支撐會有微量的移位。有的久而久之,要多檢驗一下是否有鬆馳的現象。
主要還是要看導星時跳的數值而定,通常無論使用怎樣的焦距,最好都能控制到可以穩定的定住不動而沒有修正是最理想的,這就端看個人對對極軸、調整平衡、調整馬達與齒輪的咬合,還有一點我之前發現的:齒輪間上點潤滑油,還真的是有差!導星時noise也比較少,也平較平順些,可能它的黏稠性多少抵消一些震動,齒輪金屬間的摩擦力而更為平順吧!

前景

很多開始天文攝影的同好都會不約而同地選擇同一款望遠鏡作為他們的導星鏡,這就是著名的天狼“響尾狼”60JDS望遠鏡。
