太陽光模擬器

(2)打開模擬器主機開關,然後打開電源開關,按“Lan (3)打開測試電腦,然後打開吉時利數字源表的開關,點擊電腦桌面上的“PVIV”測試軟體。 (7)實驗結束時先點擊軟體中的“EXIT”鍵退出軟體,然後點擊電源界面處的“Lamp

基本構造

太陽光模擬器是測試太陽能電池的評價指標短路電流ISC、開路電壓VOC、

太陽光模擬器太陽光模擬器
填充因子FF、光電轉化效率η的儀器。

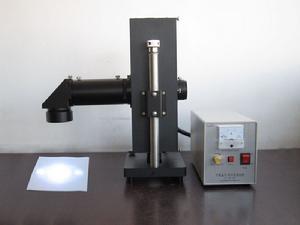

太陽光模擬器主機主要有:1000W燈光源、反射鏡、光學積分器、快門、AM1.5濾波片、準直透鏡等幾部分組成。

基本原理

下面只對AM1.5濾波片的工作原理進行詳細說明:
太陽光在其到達地球的平均距離處的自由空間中的輻射強度被定義為太陽能常數,取值為1353W/m2。而大氣對地球表面接受太陽光的影響都被定義為大氣質量(air mass)。大氣質量為零的狀態(AM0),是指在地球外空間接受太陽光的情況,適用於人造衛星和宇宙飛船等套用場合;大氣質量為1的狀態(AM1),是指太陽光直接垂直照射到地球表面的情況,其入射光功率為925W/m2,相當于晴朗夏日在海平面上鎖承受的太陽光。這兩種的區別在於大氣對太陽光的衰減,主要包括臭氧層對紫外線的吸收、水蒸氣對紅外線的吸收以及大氣中塵埃和懸浮物的散射等。在太陽光入射角與地面夾角θ時,大氣質量為AM=secθ,當θ=48.2°時,大氣質量為AM1.5,是指典型晴天時太陽光照射到一半地面的情況,其輻射總量為1kW/m2,常用於太陽能電池和組件效率測試時的標準。

操作規則

(1)儀器對濕度要求特別高,開機之前必修有抽濕機將操作間內的濕度維持在50℅以下。(注意:如果模擬器的光源使用時間長的需要用標準矽電池進行校準,需要儀器負責人操作。)
(2)打開模擬器主機開關,然後打開電源開關,按“Lanp Start”鍵打開光源,待儀器穩定15分鐘以後方可進行下一步操作。
(3)打開測試電腦,然後打開吉時利數字源表的開關,點擊電腦桌面上的“PVIV”測試軟體。
(4)將組裝的電池用電池測試夾具夾電池的兩極,紅黑兩個夾子沒有正負極之分,但要把各自的兩個夾子都放在電極上。
(5)點擊“PVIV”測試軟體中Configure,然後逐步設定各項參數。在Sample Area項中輸入電池的實際面積值,在Rev. Bias和Forward Bias亮相中輸入要施加的偏壓值,兩個值的大小要分別在0點的兩側,要涵蓋開路電壓的值。
(6)參數設定之後確認,然後點擊軟體中的“RUN”鍵,這是模擬器的快門自動打開,有光斑輸出,測試結束時,軟體右下方會給出該電池的各項性能指標值。
(7)實驗結束時先點擊軟體中的“EXIT”鍵退出軟體,然後點擊電源界面處的“Lamp Off”鍵關閉光源,接下來關閉吉時利數字源表的開關。
(8)等模擬器主機的冷卻風扇自動停止轉動後方可關閉模擬器電壓開關,然後關閉電源開關,最後切斷總電源。
