天然氣蒸汽轉化爐

天然氣蒸汽轉化制合成氣的主體設備。它是使天然氣與蒸汽混合物通過轉化管(反應管)轉化成富含氫、一氧化碳、二氧化碳的合成氣。

正文

轉化管由外部輻射加熱，管內裝有含鎳催化劑。蒸汽轉化爐爐型很多，按加熱方法不同，大致可分為頂部燒嘴爐和側壁燒嘴爐。

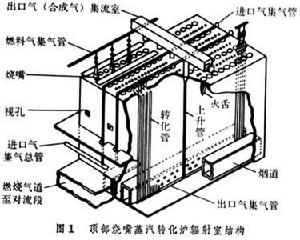

頂部燒嘴爐　外觀呈方箱型結構，設有輻射室和對流室(段)，兩室並排連成一體。輻射室交錯排列轉化管和頂部燒嘴（圖1）。對流室內設定有鍋爐、蒸汽過熱器、天然氣與蒸汽混合物預熱器、鍋爐給水預熱器等。

天然氣蒸汽轉化爐

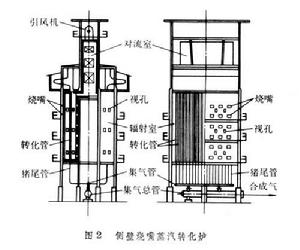

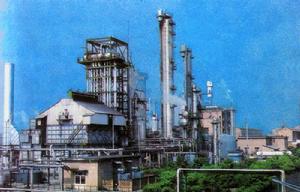

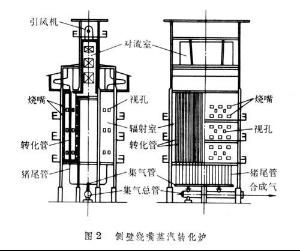

側壁燒嘴爐　是豎式箱形爐，由輻射室和對流室兩部分組成（圖2）。輻射室沿其縱向中心排列轉化管，室的兩側壁排列6～7排輻射燒嘴，以均勻加熱轉化管。對流室設有天然氣與蒸汽混合原料預熱器、高壓蒸汽過熱器、工藝用空氣預熱器、鍋爐給水預熱器等。 (見彩圖)

天然氣蒸汽轉化爐

天然氣蒸汽轉化爐
