多用電錶

多用電錶

多用電錶是一種可以同時測量電壓、電流和電阻的電錶。有多種擋位,使用時將兩支表筆分別接觸被測物體兩端。測量電阻時需要先將歐姆擋調零,並且需要裝電池。

基本信息

多用電錶用途

測量交流/直流電壓、交流/直流電流、電阻阻值、電容器容量、電感量、音頻電平、頻率、電晶體NPN或PNP電流放大倍數β值等。

多用電錶分類

數字式多用電錶 數字式多用電錶

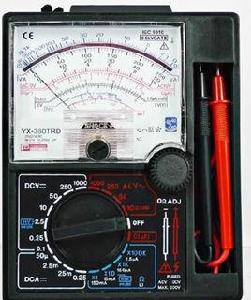

普通多用電錶 普通多用電錶

有普通多用電錶和數字式多用電錶。

多用電錶挑選

選擇數字多用表一般從以下幾個方面來考慮:

一、功能

數字多用表除了具有測量交、直流電壓,交、直流電流,電阻等五種功能外,還有數字計算,自檢,讀數保持,誤差讀出,二極體檢測,字長選擇,IEEE-488接口或RS-232接口等功能,使用時要根據具體要求選用。

二、範圍和量程

數字多用表有很多量程,但其基本量程準確度最高。很多數字多用表有自動量程功能,不用手動調節量程,使得測量方便、安全、迅速。還有很多數字多用表有過量程能力,在測量值超過該量程但還沒達到最大顯示時可不用換量程,從而提高了準確度和分辨力。

三、準確度

數字多用表允許的最大誤差不僅要看它的可變項誤差,還要看它的固定項誤差。選擇的時候還要看穩定誤差和線性誤差的要求是多少,分辨力是否符合要求。一般數字多用表如要求0.0005級~0.002級,至少應有61位數字顯示;0.005級~0.01級,至少應有51位數字顯示;0.02級~0.05級,至少應有41位數字顯示;0.1級以下,至少應有31位數字顯示。

四、輸入電阻和零電流

數字多用表的輸入電阻過低和零電流過高都會引起測量誤差,關鍵要看測量裝置所允許的極限值是多少,即要看信號源的內阻大小。信號源阻抗高時應選擇高輸入阻抗、低零電流的儀器,使其影響可以忽略。

五、串模抑制比和共模抑制比

在存在各種干擾如電場、磁場和各種高頻噪聲或進行遠距離測量時,容易混進干擾信號,造成讀數不準,因此應根據使用環境選擇串、共模抑制比高的儀器,尤其是進行高精度測量時,應選擇帶保護端G的數字多用表,能很好地抑制共模干擾。

六、顯示形式及供電電源

數字多用表的顯示形式不僅限於數字,還可以顯示圖表、文字和符號,以便於現場觀測、操作和管理。根據它的顯示器件的外形尺寸可分為小型、中型、大型及超大型四類。

數字多用表的供電電源一般為220V,而一些新型的數字多用表電源範圍很寬,可以在1100V~240V之間。一些小型的數字多用表配上電池就可使用,也有一些數字多用表可用交流電、內部鎳鎘電池或外接電池三種形式。

七、回響時間、測量速度、頻率範圍

回響時間越短越好,但有一些表的回響時間比較長,要等一段時間後讀數才能穩定下來。測量速度應根據是否與系統測試聯用,如聯用時,速度就很重要,而且速度越快越好。頻率範圍,則根據需要適當選擇。

八、交流電壓轉換形式

交流電壓測量分平均值轉換、峰值轉換和有效值轉換。當波形失真較大時,平均值轉換和峰值轉換不準確,而有效值轉換可不受波形的影響,使測量結果更加準確。

九、電阻接線方式

電阻測量接線方式有四線制、兩線制。進行小電阻和高精度測量時,應選擇帶四線制的電阻測量接線方式。

隨著大規模積體電路和顯示技術的發展,數字多用表逐漸向小型化、低功耗、低成本方向發展,數字多用表也明顯分為攜帶型和台式兩種。攜帶型一般為31位或41位,體積小,重量輕,耗電少,適合生產車間或野外使用;台式可達61位或71位,準確度和分辨力越來越高,採用微處理器和GP-IB接口設備,在計量、科研和生產部門作為標準表和精密測量用。

總之,選擇時不一定要具備以上所有條件,應根據使用的具體要求來選擇最適當的數字多用表。

使用說明

使用時要注意量程,不用時要將選擇開關旋轉到OFF擋或交流電壓最高擋,嚴禁把開關置於歐姆檔。

開始測量前需進行機械調零,用螺絲刀旋動表面旋鈕,使指針指向零刻度位置。

1、多用表的原理

多用電錶是一種多用儀表,一般可用來測量直流和交流電流,直流和交流電壓以及電阻等,並且每種測量都有幾個量程。

(1)測量直流電流、直流電壓的原理和直流電流表、直流電壓表的原理相同。

下圖所示的遺漏 下圖所示的遺漏

(2)測量電阻:內部電路原理如右圖所示,其原理是根據閉合迴路的歐姆定律測量,即 i=E/(Rg+r+R+Rx),式中均為定值電阻,不同的rx 對應不同的電流i(當然電流i和被測電阻rx不是正比的關係,所以電阻值的刻度是不均勻的)。如果在刻度盤直接標出與電流i對應的電阻rx值,可以從刻度盤上直接讀出被測量電阻的阻值。

(3)“調零”原理:當兩表筆接觸時,rx=0,此時電流調到滿偏值 (最大值),對應電阻值為零。

(4)中值電阻: 是多用表電阻檔的內阻,當被測電阻rx=Rg+R+r 時,通過表頭的電流 ,即通過表頭的電流為滿偏電流的一半,此時指針指在刻度盤的中央,所以一般叫電阻檔的內阻稱為中值電阻。

2、多用表的使用方法

(1)測量電流時,跟電流表一樣,應把多用表串聯在被測電路中,對於直流電,必須使電流從紅表筆流進多用表從黑表筆流出來。

(2)測量電壓時,跟電壓表一樣,應把多用表並聯在在被測電路兩端,對於直流電,必須用紅表筆接電勢較高的點,用黑表筆接電勢較低的點。

(3)測量電阻時,在選擇好檔位後,要先把兩支表筆相接觸,調整電阻檔的調零旋鈕,使指針指在電阻刻度的零位置,然後再把支兩表筆分別與待測電阻的兩端相連。應當注意:換用歐姆檔的另一個量程時,需要重新調整電阻檔的調零旋鈕,才能進行測量。 在測電阻前,必須將待測電阻與電源斷開,否則相當於在歐姆檔內又加了一個電源,這不僅會影響測量結果,還可能損壞表頭。

(當多用電錶為電壓檔或電流檔的時候表量程最左端為零刻線,當為歐姆檔的時候表量程最右端為零刻線。)

3、多用表的讀數方法

(1)測電阻:

萬用表刻度盤面上一般標有3~4組刻度線,一般最上面的是歐姆檔的,

歐姆檔的刻度並不是從左到右讀,而是從右到左0、1、2、3、4、5、10……無窮大(這是倍率)。

測電阻時黑表筆的電勢高,中值電阻等於內阻!

選好檔位,

實驗室用多用電錶 實驗室用多用電錶

用表筆分別連線電阻的兩端,等指針不動了讀倍率,用檔位乘以倍率,就可以得到阻值了。

(2)測電流:

如用直流10mA檔測量電流中的10mA 去除以250mA(電流最大那個標250MM的)乘以圖中所表示的數字 (用“直流1mA檔測量電流”檔看(0—250)“直流100mA檔測量電流”的看中間的,“直流10mA檔測量電流”的看最下的)。測電壓也一樣。

(3)注意事項:

所有電錶的使用,還有一個要求:選擇合理的檔次,致使指針停留在錶盤刻度的“1\3---2\3”之間。這不是一個嚴格要求,但必須考慮這個“原則”。

1.換擋必調零:紅黑表筆短接。

2.讀數時儘量選擇中間刻線。

3.紅進黑出。

4.讀數時,指針靠近哪個格讀哪個數。

5.除歐姆檔非十分度部分外,都需要估讀。
