概述地板對流器是地板式送風空調系統末端設備,具有製冷,制熱,送新風,除濕的功能。 地板對流空調系統通過加熱幕牆周圍的空氣,並提高氣流流速,來避免玻璃幕牆結露。 其次,地板對流器的工作範圍主要集中在人員活動區域,從下向上送風,節省了大量不必要的浪費。

概述

地板對流器是地板式送風空調系統末端設備,具有製冷,制熱,送新風,除濕的功能。源於歐洲玻璃幕牆空調系統。讓中央空調設備在末端能夠提供更加的舒適性,節能型,套用型。解決傳統空調末端設備中噪音,節能,舒適問題。
當我們嘗試採用傳統中央空調系統末端設備上送風方式進行調解時,由於空氣總是遵循熱氣自然上升,冷氣自然下降的基本原理,建築物室內環境的舒適度和節能型總是無法達到統一。唯有採用下送風方式才是解決問題的方法。地板對流器是可以配合多種不同中央空調系統,在地板式送風空調系統中優勢最大。使用玻璃幕牆或落地窗結構的建築物的供暖空調效果最佳。

分類

地板對流器按照內置風機與無風機,分為強制對流器,自然對流器。
強制對流器在功能上:制熱與製冷型,單制熱型,單製冷型。其都具有送新風的功能,並且是處理過的新風。制熱量與製冷量每個廠價都不太一樣。具有根據實際需要確定。
自然對流器在功能上單一:具有單制暖的功能,特點就是輕薄。適合家用。厚度最小可達到100mm。

特點

地板對流器主要是以水介質為載體,進行制熱與製冷。以嵌入方式安裝於地面內的供暖製冷設備,內置高效換熱器和強力靜音風機,鋁合金格柵框線。地板風機對流器可以兼顧供暖製冷功能使用,乾/濕工況下運行均有出色.,其送風方式為:由下而上。如右圖:
特點如下:
①.送風沿牆體向上貼附流動,形成空氣幕,可有效的提高人員活動區域的熱舒適度;②. 比起單純的輻射採暖,擁有更快捷的反應速度;③高大空間時,氣流由下而上的運行方式使能源更加有效;④ 冬季暖空氣的貼附射流像汽車空調一樣防止幕牆玻璃和慕牆金屬結露;⑤選用貫流風機,更靜音;⑥ 可採用層流送風方式運行,衛生節能;⑦ 無風道送風,降低空調風管中滋生細菌的可能性;

工作原理

冬季,室溫空氣經過濾網被貫流風機吸入,與傾斜放置的熱交換器中的熱水換熱後,沿窗向上送入室內。加熱後的氣流沿幕牆玻璃垂直向上升起,加熱幕牆處冷氣流,之後與室內空氣混合,在為室內加熱的同時,禁止了窗邊冷氣流對室內的侵襲。

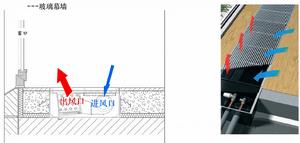

地板對流器制熱原理圖
夏季,室溫空氣經過濾網被貫流風機吸入,與傾斜放置的熱交換器中的冷水換熱後,沿窗向上送入室內。冷卻的氣流沿幕牆玻璃向上運動,到達天花板後自然沉降進入房間,與室內空氣混合,然後以層流送風方式進入室內。

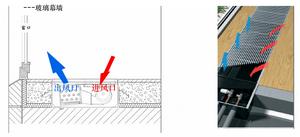

地板對流器製冷工作原理
地板對流器帶有新風接入口,方便處理過的新風與循環風一起送入房間。 與其他系統分工合作,保證室內的新風量達到標準(新風量不達標會導致人的心情煩悶、頭昏腦脹,工作效率下降)。

優勢

舒適

a、禁止幕牆冷/熱氣流侵襲

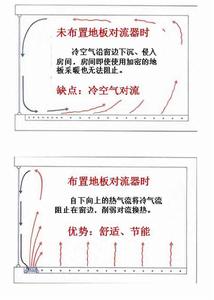

地板對流器產品優勢
冬季,寒冷的玻璃幕牆冷卻室內側幕牆附近的空氣,使其形成下沉氣流,快速觸及地面後,向室內侵襲,房間內的人員感到不適; 這股下沉冷空氣的速度,有效影響面積和帶來的冷量與玻璃幕牆的高度成正比;地板對流空調系統沿幕牆向上吹出加熱的空氣,阻斷了冷氣流的產生,或將其禁止在窗戶附近,以達到保護室內熱環境的目的;
夏季,地板對流空調系統向上吹出冷風,阻斷玻璃附近的熱氣流的產生,避免其沿天花向室內干擾流動;
b、補償冷/熱輻射損失
冬季,冰冷的玻璃幕牆會對室內空氣產生冷輻射,其中一部分被反射到人體,這時即使在合格的室溫,人也也會感到不適。這就是冷輻射對舒適度的影響; 地板對流空調系統通過加熱幕牆附近冷輻射區的空氣,可以抵消或部分補償冷輻射帶來的熱損失,提高室內的熱舒適度;
夏季,地板對流空調系統通過冷卻幕牆附近熱輻射區域的空氣,抵消或補償熱輻射帶來的額外熱量,提高室內熱舒適度。
c、防止幕牆結露
冬季,由於室內溫度較高,空氣濕度大,當室內空氣接觸玻璃幕牆時,被迅速冷卻,導致水分析出在玻璃幕牆上,形成結露或霜。地板對流空調系統通過加熱幕牆周圍的空氣,並提高氣流流速,來避免玻璃幕牆結露。通過如下一組製冷工況下的實驗室數據,我們可以看出,使用地板對流器的房間內氣流風速較低,溫度分布均勻,紊流率較低,舒適性相對於傳統風盤的上送風方式提高了很多。

從圖(1)地板對流器的房間中保持低風速,舒適保障。

從圖(2)分布比較均勻,環境集中,保證節能。
從圖(3)屋內整體氣流比較平穩,保證舒適度。

衛生

相對於傳統的上送風混合送風方式,層流送風的形式有非常明顯的優勢。房間中空氣在人員或設備散熱的作用下,經歷了由下緩慢上升的運動過程,在此過程中,人員經常活動區域內(1.2米-1.8米高度層)產生的細菌,設備排放的有害氣體,都會隨氣流運動緩慢上升,並從排風口排出。
風口的特殊格柵式設計,可以使地板對流器很好的融入到各種現代化的建築室內設計中,並且有不同的顏色可供設計師選擇,增加了建築的多樣性和藝術性,為建築提供最好的美觀效果。並且暗藏於建築的夾層地板中,在不增加架空地板高度的基礎上,為建築物節省出天花設備夾層的空間,實現了設備從天花到地板的轉移。

靜音與節能

地板對流器採用現階段靜音效果最理想的貫流風機送風,與傳統設備相比靜音效果要好。首先,設備安裝於玻璃幕牆等熱交換劇烈區域,向上出風形成風幕,在進口入戶處阻擋了冷空氣向室內的侵襲,節省了對這部分入侵能量進行處理的能源。其次,地板對流器的工作範圍主要集中在人員活動區域,從下向上送風,節省了大量不必要的浪費。(傳統上送風模式要進過房間上部的空間才能送達人員活動區域)。格柵與設備無強制固定,方便摘下進行設備的清洗/維護/維修等工作,既減小了工作量,又保證了操作的便捷、安全。
