名稱
圓形電磁吸盤,是立軸圓台平面磨床和臥軸圓台平面磨床的磁力工作檯。
用途
圓台平面磨床用的圓形電磁吸盤,是用以吸持導磁性材料從而實現工件定的磨削加工定位
特點
圓形電磁吸操作方便,定位可靠,是一種較為理想的定位夾具。吸力為80至120牛頓/平方厘米.
使用說明
圓形電磁吸盤充磁和退磁非常的簡單,該吸盤是通過遠程控制器與工具機進行聯鎖控制的,可以通過工具機電器櫃中的充退磁控制實現退磁和退磁。
1、一般工件定位時,直接將工件擺放在電磁吸盤檯面上,按動充磁控制按鈕即可。
2、異形工件定位時,形狀比較特殊,可根據工件的形狀,製作一些合適的導磁板,此導磁板可由電磁吸盤的生產廠家興和宏鑫來根據用戶的需要進行設計和生產。利用導磁板的作用,實現工件的定位。
3、退磁時,只需要按下退磁控制即可。為了方便退磁,導磁板生產時,一般宜用低碳鋼製造。
圓形電磁吸盤的種類
根據圓形電磁吸盤用以加工的工件不同,因而興和宏鑫現有四種常見的結構,請查看圖例

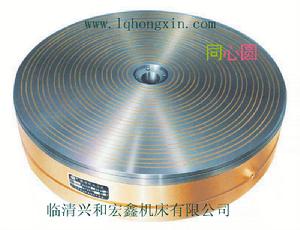

1、普通同心圓電磁吸盤
![普通同心圓電磁吸盤](/img/f/bbf/nBnauM3X1ADOxkTOycDOzczM0MTM5EDNzkTMwADMwAjMxAzL3gzL1AzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)

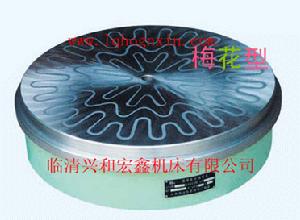

![梅花型圓形電磁吸盤](/img/d/6cf/nBnauM3X3gTM1YTMzcDOzczM0MTM5EDNzkTMwADMwAjMxAzL3gzLxYzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)

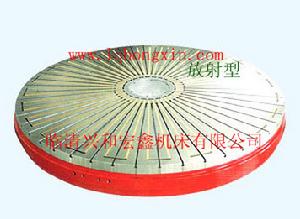

![放射型圓形電磁吸盤](/img/0/93d/nBnauM3XxgTNwEjMzcDOzczM0MTM5EDNzkTMwADMwAjMxAzL3gzLwgzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
![](/img/5/118/nBnauM3X0IzMwcjMzcDOzczM0MTM5EDNzkTMwADMwAjMxAzL3gzLwUzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
注意事項
1、圓形電磁吸盤在生產過程中,要注意安裝方式與工具機的協調一致。
2、圓形電磁吸盤在安裝過程中,應精磨吸盤工作檯面,保證台的工作精度。
3、吸盤在閒置時,表面要塗防鏽油。
