回火二次硬化

回火二次硬化(secondery hardening of tempering)
合金鋼回火時，硬度一回火溫度關係曲線在500～600℃出現第二個極大值的現象。回火二次硬化的起因，一是合金馬氏體在高溫回火時合金碳化物的脫溶，引起馬氏體回火二次硬化；二是殘留奧氏體的二次淬火，即回火後冷卻時轉變為馬氏體。

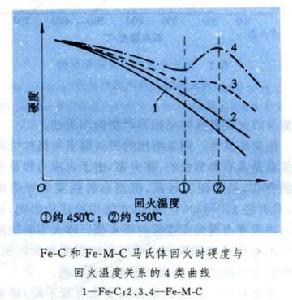

Fe—C和Fe—M—C(M為碳化物形成元素)馬氏體回火後硬度和回火溫度的關係曲線

分為4類(見圖)：曲線1為Fe—C馬氏體；曲線2為低合金馬氏體，硬度隨回火溫度提高而下降的趨勢略減緩；當馬氏體含中強碳化物形成元素鉻，數量達到一定範圍(或還配有少量鎢、鉬)時，由於鉻的合金碳化物(Cr23C6、Cr7C3)的析出，硬度下降率將在析出溫度減小，如曲線3所示；當馬氏體中含有足夠量的強碳化物形成元素鉬、鎢、釩、鈮和鈦等時，尤其再配以適量的鉻，則於500～600℃析出MO2C、W2C、VC、NbC和TiC等簡單合金碳化物，引發硬度曲線的第二個極大值(曲線4)，稱為馬氏體回火二次硬化。
高合金鋼中殘留奧氏體穩定性較強，500℃以下回火不發生轉變；500～600℃回火保溫時亦不發生相變，而在冷卻時發生二次淬火轉變為馬氏體。但二次淬火馬氏體還須回火(韌化)方能投入服役。因此，鋼的二次硬化能力實際上僅取決於合金馬氏體二次硬化的過程：析出物的本質和數量，而與殘留奧氏體二次淬火無關。
