單螺桿泵

簡介

單螺桿泵在已開發國家已廣泛使用，國外多數稱單螺桿泵“莫諾泵”《MONOPUMPS》，德國稱“偏心轉子泵”。由於其優

單螺桿泵

良的性能，近年來在國內的套用範圍也在迅速擴大。它的最大特點是對介質的適應性強、流量平穩、壓力脈動小、自吸能力高，這是其它任何泵種所不能替代的。我們國外（如：德、英、法、日本等國）生產的單螺桿泵及國內同行業的產品，作了分析與研究，博取眾長，對自已的產進行不斷的改革創新。目前我單位的產品已自成一體系，壓力為0.4∽1.2MPa,可滿足廣大用戶對單螺桿泵的不同需求。我單位生產的泵，質量可靠，實行三包，價格也相對較低，同時確保備件的政黨供應。本單位熱忱為廣大用戶服務，接受用戶對特殊要求單螺桿泵的設計和製造任務。

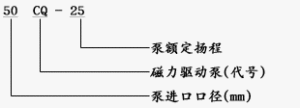

型號意義

使用範圍

三角洲牌單螺桿泵可作為一種通用泵。運行速度可高可低,泵的出口額定壓力可隨泵的級數增加而增加,每增加一級,壓力就增加0.6MPa,所以使用範圍極廣:環境保護、船舶工業、石油工業、醫藥、日化、釀造業、建築工業、採礦工業、化學工業、印刷、造紙工業。

結構說明

1 出料腔 5 萬向節總成 9 填料壓蓋 13 連軸器
2 拉桿 6 吸入管 10 軸承座 14 軸套
3 螺桿套 7 連節軸 11 軸承蓋 15 軸承
4 螺桿軸 8 填料壓蓋 12 電動機 16 傳動軸
17 底座

泵的工作原理

單螺桿泵屬於轉子式容積泵，它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺鏇空腔的襯套（定子）和在定子腔內與其嚙合的單頭螺鏇螺桿（轉子）組成。當輸入軸通過萬向節驅動轉子繞定子中心作行星迴轉時，定子 — 轉子副就連續地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子 — 轉子副輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。
螺桿具有單頭螺紋，其任意截面皆為半徑為R的圓，截面的中心位於螺鏇線上且與螺桿的軸心線偏離一個偏心距e，繞軸鏇轉且沿軸向移動而形成的
襯套內表面具有雙螺紋，其任意截面為一長圓，兩端是半徑為R（等於螺桿截面半徑）的半圓，中間是長為4e的直線段。襯套的任意截面都是相同的長圓，只是彼此互相錯開一個角度。
螺桿裝入襯套後，螺桿表面與襯套內螺紋表面之間形成一個個封閉的腔室，同時任意截面也被分成上下兩個月牙形工作室（如圖1-3所示）。當螺桿鏇轉時，靠近吸入室的第一個工作室的容積逐漸增大，形成負壓，在壓差的作用下液體被吸入工作室。隨著螺桿的繼續轉動，工作腔容積不斷增至最大後，這個工作室封閉，並將液體沿軸向推向壓出室。與此同時上下兩個工作室交替循環地吸入和排出液體，因此液體被連續不斷地從吸入室沿軸向推向壓出室。

合適工作的工況

輸送高粘度介質：根據泵的大小不同可以輸送粘度從0-200000厘泊的介質。
含有顆粒或纖維的介質：顆粒直徑可以30mm（不超過轉子偏心距）。纖維長可以350mm（相當0.4位轉子的螺距）。其含量一般可達介質窖的40%，若介質中的固體物為細微之粉沫狀時，最高含量可達60%或更高也能輸送。要求輸送壓力穩定，介質固有結構不受破壞時，選用單螺桿泵輸送最為理想。

泵的特點

單螺桿泵由於結構和工作特性，與活塞泵離心泵、葉片泵、齒輪泵相比具有下列諸多優點：
1、能輸送高固體含量的介質；
2、流量均勻壓力穩定，低轉速時更為明顯；
3、流量與泵的轉速成正比，因而具有良好的變數調節性；
4、一泵多用可以輸送不同粘度的介質；
5、泵的安裝位置可以任意傾斜；
6、適合輸送敏感性物品和易受離心力等破壞的物品；
7、體積小，重量輕、噪聲低，結構簡單，維修方便。

泵的選用

選用泵的規格是根據被輸送液體的性質和流量、壓力來決定的，而泵的轉速則由輸送液體的粘度和腐蝕性、作為主要參數來選擇，才能保證泵可靠運行。
泵的設計轉速為輸送清水或清水相類似的無腐蝕性液體時允許最高轉速，在實際使用中因介質性質與壽命要求不同，選用時一般都應低於設計轉速。對高粘度和含顆粒介質，一般採用設計轉速的 1/2-1/3 或更低些，低轉速對泵的磨損有利，但在使用後由於定子的磨損流量下降，這時可適當提高轉速，以補償流量下降也為常策。
輸送介質的溫度應在 -10 ℃～80℃特殊情況可高達120℃。
泵的每級（定子的一個導程）正常壓力為 0.6Mpa，短時間（不超過30分鐘）內允許高達0.8Mpa，當磨損後在相同輸出壓力時的容積效率要逐步下降。
泵送清水時最高吸程為 8米，實際使用建議不超過6.5米，當泵送高粘度介質時，應以正壓吸入。
G型螺桿泵
濃漿泵是一種單螺桿式輸運泵、它的主要工作部件是偏心螺鏇體的螺桿（稱轉子）和內表面呈雙線螺鏇面的螺桿襯套（稱定子）。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線鏇轉，另一方面它又沿襯套內表面滾動，於是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續傳動，液體以螺鏇形方式從一個密封腔壓向另一個密封腔，最後擠出泵體。濃漿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均選用優質不銹耐酸鋼製作，軸材料2cr13襯筒採用無毒無味的橡膠、工作溫度可達100℃，可用於輸送食品漿料和粘度10000泊斯卡·秒含有固體顆粒或膠塊的溶液漿，懸浮液的腐蝕性介質。廣泛於食品、冶金、建築、製藥、化工等工業部門。更多請參考：http://www.xsx.net.cn/ArticleShow.asp?ArticleID=126

單螺桿泵驅動方式

背包式單螺桿泵
由彈性聯軸器聯接合變頻調速電機驅動方式
由彈性聯軸器聯接和固定減速電機驅動方式
由彈性聯軸器聯接和無級變速電機驅動方式
