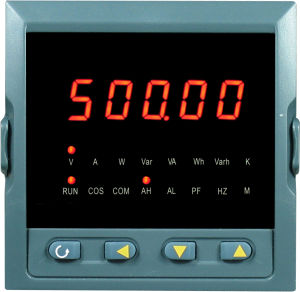

單相電流表

單相電量表為新一代可程式智慧型儀表，它採用大規模積體電路，套用數字採樣技術，對單相電氣線路中的電壓、電流、有功、無功、功率因素、相位值、頻率、有功電能、無功電能及視在功率進行實時測量與顯示，並通過RS485接口或模擬量變送輸出接口對被測量電量數據進行遠傳。產品涵蓋了智慧型電網用戶端的低壓電力信號採集、測量、計量、監控、保護、系統集成、成套智慧型配電櫃及智慧型箱變等領域

功能簡介

一、單相電流表產品特點：

■單相電流表真有效值測量、整四位顯示
■單排LED同時顯示A、B、C單相電流
■單相電流表可選帶上下限報警控制功能
■可程式通過面板按鍵任意調節顯示值1~9999
■可選帶通訊功能、通訊地址、波特率
■軟體調校、精度高、長期工作免調校 GTCY單相電流表採用交流採樣技術，能測量電網中的電流，用戶可通過儀表面板按鍵設定倍率，性價比極高。具有安裝方便、接線簡單、維護便利、工程量小、現場可程式設定輸入參數等特點，並且能夠完成與業界不同PLC，工控計算機的組網通信。實現企事業單位智慧型化管理，為電氣節能專項審計提供依據。
測量：單相電流

顯示：一排LED數碼/LCD液晶顯示

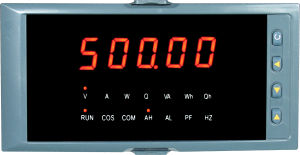

單相電流表

用途：適用於電力電網，自動化控制系統。主要測量電網中的電流參量
擴展：AC5A以上需配互感器
選配：可選帶RS485通訊接口、變送輸出(DC4～20mA、DC0～20mA)、上下限報警控制功能

二、技術指標（一下以GTCY單相電流表為例）

輸 入	輸入	電壓：500V（特殊可訂做）	​	顯 示	LED	整四位，顯示數據更新時間：1S
		電流：5A、1A（特殊可訂做）	​		顯示	0~9999
	過載	持續1.2倍	​	精度等級		0.5%
		瞬時：電壓2倍/秒、電流10倍/秒	​	隔離耐壓		2KV/50Hz/1min
	擴展	配互感器或分流器擴展量程	​	絕緣電阻		≥100MΩ
	頻率	50Hz±10%	​	平均正常工作時間		≥9000h
電 源	電壓	AC 220V±10%（特殊可訂做）	​	工作條件		環境溫度：-25℃~55℃
	功耗	≤3W	​			濕度≤93% 無腐蝕氣體場所

三、尺寸大小

外形代號	外形尺寸			開孔尺寸
	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)
42方形	120	120	80	111	111
6方形	80	80	76	76	76
96方形	96	96	78	81	81
72方形	72	72	74	67	67
微方形	48	48	112	45	45

套用範圍

控制系統、能源管理系統、變電站自動化、配電網自動化、樓宇自動化、工業自動化、小區電力監控、智慧型建築、開關櫃等。

安裝方法

1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。
2）.鬆開定位螺絲，取下固定夾。
3）.將儀表安裝插入配電櫃的儀表孔中。
4）.插入儀表的固定夾，固定定位螺絲。
註：L-N為輔助電源 請按儀表外殼接線圖正確接線（GTCY單相電流表）

接線方法

電流輸入：標準額定輸入電流為5A,大於5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應採用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次迴路或者短接二次迴路。建議使用接線排，不要直接接CT，以便於拆裝。
