簡介

鉗式電流表是電流表的一種，用來測量電路中的電流值，簡稱電流鉗。在電氣和電子工程中， 電流鉗（或稱電流探頭）是有兩個可打開的鉗式探頭，用於夾緊電氣設備周圍的電導體，並且探頭無需與設備導電部分接觸，即無需斷開設備導線用於探針插入，來測量電流在導體的屬性。 電流鉗通常用來測量正弦波電流（交流電流（AC））。配合更先進的檢測儀器還可以測試相位和波形 。 一般而言，非常高的交流電（1000A以上）很容易量測，而直流電流和非常低的交流電流（毫安級）是難以測量出準確值。

用途

通常用普通電流表測量電流時，需要將電路切斷後才能將電流表接入進行測量，這是很麻煩的，有時正常運行的電動機不允許這樣做。此時，使用鉗式電流表就顯得方便多了，可以在不切斷電路的情況下來測量電流。

類型

電流互感器

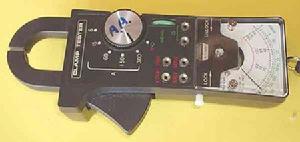

該類型鉗形電流表是由電流互感器和電流表組合而成。電流互感器的鐵心在捏緊扳手時可以張開；被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口，當放開扳手後鐵心閉合。穿過鐵心的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流。從而使二次線圈相連線的電流表便有指示-----測出被測線路的電流。鉗形表可以通過轉換開關的撥檔，改換不同的量程。但撥檔時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5～5級。為了使用方便，表內還有不同量程的轉換開關供測不同等級電流以及測量電壓的功能。

鐵片游標式電流鉗

該類型的電流鉗，測試儀表中心的磁通直接驅動讀數的鐵片游標，用於直流或交流電流的測量，並給出了一個真正的非正弦交流波形的有效值。 但由於其物理尺寸，一般只限於100赫茲左右或以上的電力傳輸頻率。

霍爾效應式

霍爾效應類型是較敏感的，能夠測量直流和交流，較多使用與於千赫（KHz）範圍。 這種類型通常用於示波器和高端的電腦型數字萬用表，此兩種類型的電流鉗實用範圍日趨一致。

多芯測試式

傳統的鉗式電流表只用於測試單路導體的電流，因為如果放置兩根以上，不同導體周圍的磁場會相互抵消。 一個相對較新的發展是一個鉗表鉗有幾個感測器線圈。 這種類型可以夾在標準的2根或3根單相導電線纜上，再讀出通過負載的電流。 此類型是一種擴展套用，目前未出現產品化，但理論上是可行的並在特殊領域套用。
