台虎鉗

台虎鉗

台虎鉗,又稱虎鉗,台虎鉗。台虎鉗是用來夾持工件的通用夾具。裝置在工作檯上,用以夾穩加工工件,為鉗工車間必備工具。轉盤式的鉗體可鏇轉,使工件鏇轉到合適的工作位置。

基本信息

用途

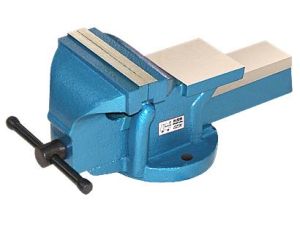

台虎鉗台虎鉗
台虎鉗為鉗工必備工具,也是鉗工的名稱來源原因,因為鉗工的大部分工作都是在台鉗上完成的,比如,鏨,以及零件的裝配和拆卸。安裝在鉗工台上,以鉗口的寬度為標定規格。常見規格從75mm到300mm。台虎鉗的用途:裝置在工作檯上,用以夾穩加工工件,為鉗工車間必備工具。轉盤式的鉗體可鏇轉,使工件鏇轉到合適的工作位置。

種類

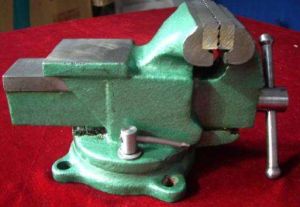

台虎鉗台虎鉗
台虎鉗又稱老虎鉗。是安裝在工作檯上,供夾持工件以便進行加工用的一種夾具。台虎鉗可以將模具、夾具、機械零件夾持不動,供鉗工對金屬工件切削加工之用。它是機械維修中套用最廣泛的一種工具。
台虎鉗有普通式(又分固定式與活動式兩種)、桌夾式(習慣上叫桌虎鉗)、多用式等三種。
(1)固定式
由固定鉗體、活動鉗體、滑心、螺桿(絲桿),鉗座、手柄、鉗口等組成。鉗座與固定鉗體鑄成一體,兩側有孔,以便安裝在工作檯上,滑心與活動鉗體鑄成一體,與固定鉗體方子L配合。滑心下面的槽內裝有鋸齒形螺紋的絲桿,搖手柄插入絲桿的一端,轉搖手柄使絲桿鏇轉,絲桿在螺母內作軸向移動,帶動活動鉗體前進或後退,使鉗口合攏或張開。
固定式台虎鉗固定安裝在工作檯上使用,本身不能做任何角度的轉動。
(2)活動式
它的固定鉗體不直接安裝在工作檯上,而是裝在帶有可移動裝置的轉盤上,轉盤上有幾隻螺孔和工作檯連線。鉗體和轉盤座通過兩隻螺栓連線可將鉗體轉動成任何角度,以便把夾持的工件轉到更合適的操作位置,鏇緊螺栓即予固定。

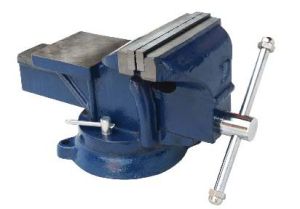

台虎鉗台虎鉗
(3)桌夾式

桌虎鉗與台虎鉗不同之點是,桌虎鉗在下面多一個螺鏇夾緊裝置,不一定要固定在一定地方,可隨意移動,體積不大,重量輕,拆裝、攜帶方便,適用於儀器儀表工業加工裝配,維修夾持小型工件之用。
(4)多用式台虎鉗
多用式台虎鉗的鉗口與一般的台虎鉗相同,但平鉗口下部制出一對帶有圓弧裝置的凹鉗口,專供夾持小直徑的鋼管或圓柱形工件以便加工時不使滾動。多用式台虎鉗在它的固定鉗體上端還鑄出鐵砧面。便於對小工件進行錘擊加工之用。
台虎鉗、桌虎鉗、多用式台虎鉗的規格是以鉗口鑲鐵的長度來表示。市場上常見的固定式、活動式有75、100、125、150、200毫米等五種。桌虎鉗僅有50和60(或63和65毫米)二種。多用式目前僅有90毫米一種。

結構

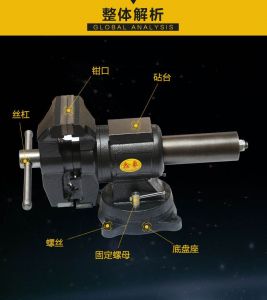

台虎鉗台虎鉗

它的結構是由鉗體、底座、導螺母、絲槓、鉗口體等組成。活動鉗身通過導軌與固定鉗身的導軌作滑動配合。絲槓裝在活動鉗身上,可以鏇轉,但不能軸向移動,並與安裝在固定鉗身內的絲槓螺母配合。當搖動手柄使絲槓鏇轉,就可以帶動活動鉗身相對於固定鉗身作軸向移動,起夾緊或放鬆的作用。彈簧藉助擋圈和開口銷固定在絲槓上,其作用是當放鬆絲槓時,可使活動鉗身及時地退出。在固定鉗身和活動鉗身上,各裝有鋼製鉗口,並用螺釘固定。鉗口的工作面上制有交叉的網紋,使工件夾緊後不易產生滑動。鉗口經過熱處理淬硬,具有較好的耐磨性。固定鉗身裝在轉座上,並能繞轉座軸心線轉動,當轉到要求的方向時,扳動夾緊手柄使夾緊螺釘鏇緊,便可在夾緊盤的作用下把固定鉗身固緊。轉座上有三個螺栓孔,用以與鉗台固定。
台虎鉗的規格以鉗口的寬度表示,有100mm、125mm、150mm等。台虎鉗是用來夾持工件的通用夾具,常用的有固定式和迴轉式兩種。

結構結構

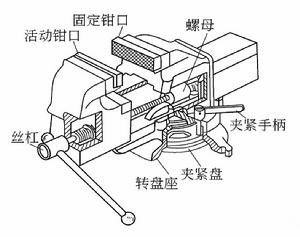

迴轉式台虎鉗其結構和工作原理如圖所示:

①螺釘將鉗口固定在鉗身上、夾緊螺釘鏇緊將固定鉗身緊固——連線作用;台虎鉗中有兩種作用的螺紋:

②鏇轉絲槓,帶動活動鉗身相對固定鉗身移動,將絲槓的轉動轉變為活動鉗身的直線運動,把絲槓的運動傳到活動鉗身上——傳動作用,起傳動作用的螺紋是傳動螺紋。圓柱外表面的螺紋是外螺紋,圓孔內表面的螺紋是內螺紋,內外螺紋往往成對出現。

規格

其規格用鉗口寬度來表示,常用規格有100mm,125mm,150mm等。

使用方法

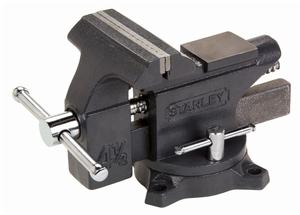

台虎鉗台虎鉗

台虎鉗在鉗台上安裝時,必須使固定鉗身的工作面處於鉗台邊緣以外,以保證夾持長條形工件時,工件的下端不受鉗台邊緣的阻礙。

在鉗桌裝上台虎鉗後操作者工作時的高度比較合適,一般多以鉗口高度恰好與肘齊平為宜,即肘放在台虎鉗最高點半握拳,拳剛好抵下顎,鉗桌的長度和寬度則隨工作而定。

維護

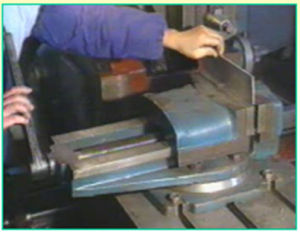

台虎鉗台虎鉗

1、台虎鉗在安裝時,必須使固定鉗身的鉗口一部分處在鉗台邊緣外,保證夾持長條形工件時,工件不受鉗台邊緣的阻礙。
2、台虎鉗一定牢固地固定在鉗台上,兩個壓緊螺釘必須扳緊,使虎鉗鉗身在加工時沒有鬆動現象,否則會損壞虎鉗和影響加工。
3、在夾緊工件時只許用手的力量扳動手柄,絕不許用錘子或其他套筒扳動手柄,以免絲桿,螺母或鉗身損壞。
4、不能在鉗口上敲擊工件,而應該在固定鉗身的平台上,否則會損壞鉗口。
5、絲桿、螺母和其他滑動表面要求經常保持清潔,並加油潤滑

注意事項

(1)夾緊工件時要鬆緊適當,只能用手板緊手柄,不得藉助其他工具加力。
(2)強力作業時,應儘量使力朝向固定鉗身。
(3)不許在活動鉗身和光滑平面上敲擊作業。
(4)對絲槓、螺母等活動表面應經常清洗、潤滑,以防生鏽。
