可關斷晶閘管門極驅動電路

可關斷晶閘管門極驅動電路

可關斷晶閘管門極驅動電路,使可關斷晶閘管根據信號的要求導通或關斷的門極控制電路。可關斷晶閘管門極驅動電路包括門極開通電路和門極關斷電路。

可關斷晶閘管門極驅動電路

正文

使可關斷晶閘管根據信號的要求導通或關斷的門極控制電路。用於控制電力電子電路中的可關斷晶閘管的通斷。對可關斷晶閘管門極驅動電路的一般要求是:當信號要求可關斷晶閘管導通時,驅動電路提供上升率足夠大的正門極脈衝電流,其幅度視晶閘管容量不同在0.1到幾安培的範圍內變化,其寬度應保證可關斷晶閘管可靠導通;當信號要求可關斷晶閘管關斷時,驅動電路提供上升率足夠大的負門極脈衝電流,脈衝幅度要求大於可關斷晶閘管陽極電流的五分之一,脈衝寬度應大於可關斷晶閘管的關斷時間和尾部時間。

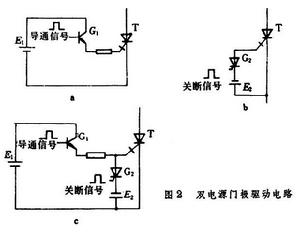

結構與工作原理 可關斷晶閘管門極驅動電路(圖1)包括門極開通電路和門極關斷電路。某些場合還包括虛線所示的門極反偏電路,以增加抗干擾能力。門極開通電路為可關斷晶閘管提供開通時的正門極脈衝電流。圖2a是一種門極開通電路,當導通信號電壓是高電平時,電晶體G1導通,其發射極電流即作為觸發電流流入可關斷晶閘管門極。門極關斷電路為可關斷晶閘管提供關斷時的負門極脈衝電流。圖2b是一種門極關斷電路,當關斷信號來時,晶閘管G2導通。負電壓E2通過G2加到可關斷晶閘管的門極,抽取門極電流。當可關斷晶閘管T關斷後,門極恢復阻斷,門極電流降為零,G2也恢復阻斷。圖2c是完整的雙電源門極驅動電路。

可關斷晶閘管門極驅動電路可關斷晶閘管門極驅動電路
可關斷晶閘管門極驅動電路可關斷晶閘管門極驅動電路
分類 根據對驅動可關斷晶閘管的特性或容量、套用的場合、電路電壓、工作頻率、要求的可靠性和價格等方面的不同要求,有各式各樣的門極驅動電路。

可關斷晶閘管門極驅動電路可關斷晶閘管門極驅動電路

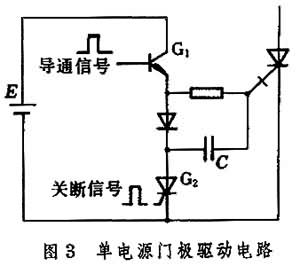

圖3是單電源可關斷晶閘管門極驅動電路。輸入導通信號時,G1導通,產生正門極脈衝電流,使可關斷晶閘管導通。這時電容器C充上了左正右負的電壓。輸入關斷信號時,G1關斷,G2導通,電容電壓通過G2抽取可關斷晶閘管的門極電流,使可關斷晶閘管關斷。這種電路的特點是電路簡單,僅需一組驅動電路的電源。但導通信號的時間不能太短,否則電容上儲存的能量太小,不足以關斷可關斷晶閘管。

可關斷晶閘管門極驅動電路可關斷晶閘管門極驅動電路

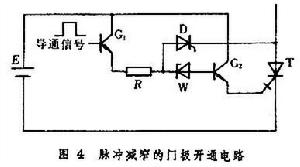

圖4是脈衝減窄的門極開通電路,用以減少門極損耗。可關斷晶閘管導通後,能自行維持導通,門極正脈衝電流失去作用、在保證晶閘管可靠導通的前提下,儘可能減小正觸發脈衝的寬度。當導通信號電壓是高電平時,電晶體G1導通。G1的發射極電流通過電阻R,穩壓管W提供G2的基極電流。G2進入放大狀態,它的發射極電流即是可關斷晶閘管T的正門極脈衝電流。當T導通後,二極體D的陰極電位低於陽極電位,D導通,將G1所有的發射極電流引入T的陽極,G2截止,T 的門極電流降為零。這種電路既實現了正觸發脈衝的減窄,又無礙於變流器的正常工作。
為了用同一個控制電路控制不同電位的可關斷晶閘管或為了保證控制電路的安全,需將控制電路和可關斷晶閘管門極之間用光耦合器件或脈衝變壓器進行電位隔離。光耦合器是小功率器件,它的輸出信號經放大後才能驅動可關斷晶閘管。光耦合器隔離的門極驅動電路常用於中小功率的可關斷晶閘管驅動;在大功率的可關斷晶閘管套用中,門極關斷電流往往很大,達幾百安。如不用變壓器進行阻抗變換,相對於門極阻抗而言,門極電路的電壓很低,很難確保關斷脈衝電流的上升率,所以在大功率可關斷晶閘管的門極關斷電路中,常用脈衝變壓器進行電位隔離。

可關斷晶閘管門極驅動電路可關斷晶閘管門極驅動電路

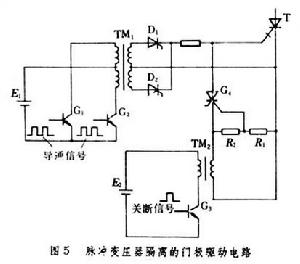

圖5是一種用脈衝變壓器隔離的門極驅動電路。輸入導通信號時,用互補的高頻信號驅動電晶體G1和G2,在變壓器TM1中產生一個交流高頻方波電壓,經二極體D1、D2整流後,為可關斷晶閘管提供一個正的門極驅動電流。輸入關斷信號時,電晶體G3導通,變壓器TM2副邊感生出下正上負的電壓,這個電壓通過R1和R2分壓加到晶閘管G4的門極,G4導通,負電壓通過G4加到可關斷晶閘管的門極,抽取負門極電流,使可關斷晶閘管關斷。
