用途
只有那些帶有金屬外殼的用電器(或者容易潮濕的用電器)功率電阻才會使用三腳插頭。在三孔插座中，除了兩個孔分別接火線和零線外，功率電阻另一個孔是跟大地連線的，也就是接地的，家用電器上的三腳插頭，兩個腳接用電部分(如電冰櫃、洗衣機中的電動機)另外那個和接地插孔相應的腳，是跟家用電器的外殼接通的。功率電阻這樣，把三腳插頭插在三孔插座里，在把用電部分連入電路的同時，也把外殼和大地連線起來。為什麼要這樣做呢？家用電器的金屬外殼功率電阻本來是跟火線絕緣的，是不帶電的，人體接觸外殼並沒有危險。但如果內部火線絕緣皮破損或失去絕緣性能，致使火線和外殼接通，外殼帶了電，功率電阻人體接觸外殼等於接觸火線，就會發生融電事故。如果把外殼用導線接地，即使外殼帶了電，也會從接地導線流走、人體接觸外殼就沒有危險了。電阻電阻器線繞電阻可調電阻滑動變阻器功率電阻鋁殼電阻制動電阻變頻器制動電阻電阻櫃滑線變阻器大功率電阻fmcyf0311
測電筆是用來辨別火線和零線的：功率電阻用手接觸筆尾的金屬體，筆尖接觸電線(或和電線連通的導體)，如果氖管發光，表示接觸的是火線：如果氖管不發光，表示接觸的是零線。需要注意的是使用測電筆，功率電阻手一定要接觸筆尾的金屬體如果手沒有接觸筆尾的金屬體，即使筆尖接觸火線，氖管也不發光，測電筆就失去作用了。只有人的手接觸了筆尾的金屬體，功率電阻這時才會有電流流過氖管，通過人體進入大地，這時氖管才會發光。這時為什麼人不會觸電呢？因為在測電筆中有一個阻值很大的電阻，在一兆歐以上。功率電阻當用測電筆接觸零線和地線時，由於零線和地線間沒有電壓，當然也就沒有電流流過氖管，所以氖管不發光。使用測電筆時功率電阻，人的手千萬不要接觸筆尖金屬體，這時就會有大的電流流過人體而造成觸電事故。
安裝家庭電路時，功率電阻各個用電器(包括兩孔和三孔插座)是並聯關係，在火線上要安裝熔斷器(保險盒)。兩孔插座中左邊接零線，右邊接火線。接白熾電燈時，功率電阻開關一定要接在火線上，而且火線功率電阻要接螺絲口燈頭上的錫點，零線接螺鏇套。
優質製造
挖掘設計性實驗題的原型，認真回憶教材中的實驗。功率電阻爭取攻克實驗題。設計性實驗題是考生普遍感覺害怕的題目，功率電阻考試中若碰到此種題型，考生要冷靜面對，認真讀題，努力回憶，力求在教材中找到原型題。如從用滑動變阻器、安培表、功率電阻伏特表測電源電動勢和內阻，用電阻箱和安培表測量，再到用電阻箱和伏特表來測量，方法多樣。從教材中的伏安法測電阻，雙電流表測電阻，再到雙電壓表測電阻，這些典型的設計性實驗題，考生要做到靈活處置。
正確構建物理模型，詳細分析物理過程。規範解答物理計算題。功率電阻首先，對於一個複雜的物理問題，功率電阻先要根據題目所描述的情景建立正確的物理模型，然後對物理過程進行分析，對於多過程的物理問題，考生一定要注意分析物理過程的細節，功率電阻弄清各個過程的運動特點及相關聯繫，找出相關過程之間的物理量之間的關係。比方，所有的計算題，考生讀完後，總是從兩個角度去分析：一是受力分析和運動特點相結合，功率電阻阻綜合運用牛頓運動定律和運動學規律解題。
綜合運用動能定理，另一個角度就是用功和能量的知識去解題。功率電阻能量守恆定律等知識，一定能找到解題辦法。功率電阻其次，規範答題認真書寫很重要。1簡潔文字說明和物理方程式相結合是解答物理計算題的最佳模式。2儘量用常規方法，使用通用符號。如圖像法適合解答選擇題，不適合解答計算題，否則，一旦錯誤肯定會導致整個題目丟分。功率電阻3分步列式，不要用綜合式或連等式，否則，只要發現綜合式中有一處錯，全部過程都不能得分。4對於幾個方程聯立求解的計算題，應先寫出含符號表達式，再代入數值進行計算。對於不是聯立求解的方程，列出方程就解出結果，以求每步得分。
直插式電阻的阻值讀法
每種顏色代表不同的數字，如下：
棕1紅2橙3黃4綠5藍6紫7灰8白9黑0，金、銀表示誤差

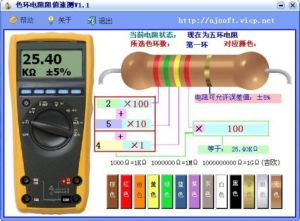

每種顏色代表不同的數字色環電阻是套用於各種電子設備的最多的電阻類型，無論怎樣安裝，維修者都能方便的讀出其阻值，便於檢測和更換。但在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯，在識別時，可運用如下技巧加以判斷：
技巧1：先找標誌誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。
技巧2：棕色環是否是誤差標誌的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對於一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。
技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100×104Ω=1MΩ誤差為1％，屬於正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為140×100Ω=140Ω，誤差為1％。顯然按照後一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故後一種色環順序是不對的。電阻按材料分一般有：碳膜電阻、金屬膜電阻、水泥電阻、線饒電阻等。一般的家庭電器使用碳膜電阻較多，因為它成本低廉。金屬膜電阻精度要高些，使用在要求較高的設備上。水泥電阻和線饒電阻都是能夠承受比較大功率的，線饒電阻的精度也比較高，常用在要求很高的測量儀器上。
小功率碳膜和金屬膜電阻，一般都用色環表示電阻阻值的大小，這也是我們在學習電阻的很重要的一步。電阻阻值的單位是歐姆。下面詳細說明。
色環電阻分為四色環和五色環，先說四色環。顧名思義，就是用四條有顏色的環代表阻值大小。每種顏色代表不同的數字，如下：
棕1紅2橙3黃4綠5藍6紫7灰8白9黑0金、銀表示誤差
各色環表示意義如下：
第一條色環：阻值的第一位數字；
第二條色環：阻值的第二位數字；
第三條色環：10的冪數；
第四條色環：誤差表示。
例如：電阻色環：棕綠紅金，第一位：1；第二位：5；第三位：10的冪為2（即100）；誤差為5[%]；即阻值為：15×100=1500歐=1.5千歐=1.5K
還有精確度更高的“五色環”電阻，用五條色環表示電阻的阻值大小，具體如下：
第一條色環：阻值的第一位數字；
第二條色環：阻值的第二位數字；
第三條色環：阻值的第三位數字；
第四條色環：阻值乘數的10的冪數；
第五條色環：誤差（常見是棕色，誤差為1[%]）
有些五色環電阻兩頭金屬帽上都有色環，遠離相對集中的四道色環的那道色環表示誤差，是第五條色環，和之對應的另一頭金屬帽上的是第一道色環，讀數時從它讀起，之後的第二道、第三道色環是次高位、次次高位，第四道環表示10的多少次方，例如某電阻色環電阻順序為：紅(2)-黑(0)-黑(0)-黑-棕，則它表示該電阻阻值為：200×100Ω。再如棕-黑-黑-紅-棕，表示該電阻阻值為：100×102Ω=10000Ω=10KΩ。可見，四色環電阻誤差為5-10[%]，五色環常為1[%]，精度提高。
例如：有電阻：黃紫紅橙棕，前三位數字是：472，第四位表示10的3次方，即1000，阻值為：472×1000歐=472千歐（即472K）
電阻
導體對電流的阻礙作用就叫該導體的電阻。（右圖分別為JEPSUN貼片電阻，與普通色環電阻）
在物理學中，用電阻（resistance）來表示導體對電流阻礙作用的大小。導體的電阻越大，表示導體對電流的阻礙作用越大。不同的導體，電阻一般不同，電阻是導體本身的一種性質。
導體的電阻通常用字母R表示，電阻的單位是歐姆（ohm），簡稱歐，符號是Ω（希臘字母，音譯成拼音讀作ōumìgǎ）。比較大的單位有千歐（kΩ）、兆歐（MΩ）（兆=百萬，即100萬）。
電阻器簡稱電阻（Resistor，通常用“R”表示）是所有電子電路中使用最多的元件。電阻的主要物理特徵是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓分流的作用，對信號來說，交流與直流信號都可以通過電阻。
KΩ（千歐），MΩ（兆歐），他們的換算關係是：
1MΩ=1000000Ω1KΩ=1000Ω
電阻的阻值標法通常有色環法，數字法。色環法在一般的的電阻上比較常見。由於手機電路中的電阻一般比較小，很少被標上阻值，即使有，一般也採用數字法，即：
10^1——表示10Ω的電阻；10^2——表示100Ω的電阻；10^3——表示1KΩ的電阻；10^4——表示10KΩ的電阻；10^6——表示1MΩ的電阻；10^7——表示10MΩ的電阻。
如果一個電阻上標為22*10^3，則這個電阻為22KΩ。
數碼法
用三位數字表示元件的標稱值。從左至右，前兩位表示有效數位，第三位表示10n(n=0——8)。當n=9時為特例，表示10^(-1)。塑膠電阻器的103表示10*10^3=10k。片狀電阻多用數碼法標示，如512表示5.1kΩ。電容上數碼標示479為47*10^(-1)=4.7pF。而標誌是0或000的電阻器，表示是跳線，阻值為0Ω。數碼法標示時，電阻單位為歐姆，電容單位為pF，電感一般不用數碼標示。
電阻器的電氣性能指標通常有標稱阻值,誤差與額定功率等。
它與其它元件一起構成一些功能電路，如RC電路等。
電阻是一個線性元件。說它是線性元件，是因為通過實驗發現，在一定條件下，流經一個電阻的電流與電阻兩端的電壓成正比——即它是符合歐姆定律：I=U/R
常見的碳膜電阻或金屬膜電阻器在溫度恆定，且電壓和電流值限制在額定條件之內時，可用線性電阻器來模擬。如果電壓或電流值超過規定值，電阻器將因過熱而不遵從歐姆定律，甚至還會被燒毀。線性電阻的工作電壓與電流的關係如圖1所示。電阻的種類很多，通常分為碳膜電阻，金屬電阻，線繞電阻等：它又包含固定電阻與可變電阻，光敏電阻，壓敏電阻，熱敏電阻等。
通常來說，使用萬用表可以很容易判斷出電阻的好壞：將萬用表調節在電阻擋的合適擋位，並將萬用表的兩個表筆放在電阻的兩端，就可以從萬用表上讀出電阻的阻值。應注意的是，測試電阻時手不能接觸到表筆的金屬部分。但在實際電器維修中，很少出現電阻損壞。著重注意的是電阻是否虛焊，脫焊。
作用：
主要職能就是阻礙電流流過,套用於限流、分流、降壓、分壓、負載與電容配合作濾波器及阻匹配等。數字電路中功能有上拉電阻和下拉電阻。
英語解釋
電阻[拼音][diànzǔ]
[Electrics](electric)resistance
相關詞組:
電阻器[Electrics]aresistor
電阻溫度係數tcr=temperaturecoefficientofresistance
歐姆計；電阻表ohmmeter
靜態電阻staticresistance
絕對歐姆(電阻力單位，等於一歐姆的十億分之一)abohm
內電阻[Electrics]internalresistance
熱敏電阻thermistor
數字式電壓電阻表dvom=digitalvoltohmmeter
【電】電阻率resistivity
【電】貝格歐姆(電阻單位,等於十億歐姆)begohm
分路電阻shuntresistance
對地電阻resistancetoground
電阻率[Electrics]resistivity;specificresistance
歐姆(電阻單位)ohm
電阻表[Electrics]anohmmeter
串聯電阻[Electrics]seriesresistance
電阻性resistiveness
(導體的)電阻resistance
電阻引擎resistojet
電阻分類
a.按阻值特性：固定電阻、可調電阻、特種電阻(敏感電阻).
不能調節的，我們稱之為固定電阻,而可以調節的，我們稱之為可調電阻。常見的例如收音機音量調節的,主要套用於電壓分配的，我們稱之為電位器.
b.按製造材料:碳膜電阻、金屬膜電阻、線繞電阻，捷比信電阻，薄膜電阻等。
C.按安裝方式：外掛程式電阻、貼片電阻
d.按功能分：負載電阻，採樣電阻，分流電阻，保護電阻等
電阻的主要參數
a.標稱阻值:標稱在電阻器上的電阻值稱為標稱值。單位：Ω,kΩ，MΩ.標稱值是根據國家制定的標準系列標註的,不是生產者任意標定的。不是所有阻值的電阻器都存在.
b.允許誤差:電阻器的實際阻值對於標稱值的最大允許偏差範圍稱為允許誤差。誤差代碼：F、G、J、K…（常見的誤差範圍是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5%等）
c.額定功率:指在規定的環境溫度下，假設周圍空氣不流通,在長期連續工作而不損壞或基本不改變電阻器性能的情況下，電阻器上允許的消耗功率。常見的有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10W
阻值和誤差的標註方法
a.直標法—將電阻器的主要參數和技術性能用數字或字母直接標註在電阻體上。
eg:5.1kΩ5%5.1kΩJ
b.文字元號法—將文字、數字兩者有規律組合起來表示電阻器的主要參數。
eg:0.1Ω=Ω1=0R1,3.3Ω=3Ω3=3R3,3K3=3.3KΩ
c.色標法—用不同顏色的色環來表示電阻器的阻值及誤差等級。普通電阻一般有4環表示，精密電阻用5環.
d.數碼法
用三位數字表示元件的標稱值。從左至右，前兩位表示有效數位，第三位表示10^n(n=0——8)。當n=9時為特例，表示10^(-1)。
0-10歐帶小數點電阻值表示為XRX,RXX.eg:
471=470Ω105=1M2R2=2.2Ω
色環電阻第一環如何確定
請參照色標法圖片
a.四環電阻：
因表示誤差的色環只有金色或銀色，色環中的金色或銀色環一定是第四環。
b.五環電阻:此為精密電阻
(1)從阻值範圍判斷：因為一般電阻範圍是0-10M,如果我們讀出的阻值超過這個範圍，可能是第一環選錯了。
(2)從誤差環的顏色判斷:表示誤差的色環顏色有銀、金、紫、藍、綠、紅、棕.如里靠近電阻器端頭的色環不是誤差顏色,則可確定為第一環。
識別色環電阻的阻值
目前，電子產品廣泛採用色環電阻，其優點是在裝配、調試和修理過程中，不用撥動元件，即可在任意角度看清色環，讀出阻值，使用方便。一個電阻色環由4部分組成[不包括精密電阻]
四個色環的其中第一、二環分別代表阻值的前兩位數；第三環代表10的冪；第四環代表誤差。
下面介紹掌握此方法的幾個要點：
（1）熟記第一、二環每種顏色所代表的數。可這樣記憶：
棕=1
紅=2，
橙=3，
黃=4，
綠=5，
藍=6，
紫=7，
灰=8，
白=9，
黑=0。
此乃基本功，多復誦，一定要記住！！！！！！！
大家都記得彩虹的顏色分布吧，一句話，很好記：紅橙黃綠藍靛（dian）紫，去掉靛，後面添上灰白黑，前面加上棕，對應數字1開始。
從數量級來看，在體上可把它們劃分為三個大的等級，即：金、黑、棕色是歐姆級的；紅是千歐級，橙、黃色是十千歐級的；綠是兆歐級、藍色則是十兆歐級的。這樣劃分一下也好記憶。所以要先看第三環顏色（倒數第2個顏色），才能準確。
第四環顏色所代表的誤差：金色為5%；銀色為10%；無色為20%。
下面舉例說明：
例1四個色環顏色為：黃橙紅金
讀法：前三顏色對應的數字為432，金為5%，所以阻值為43X10*2=4300=4.3KΩ，誤差為5%。
電阻選用
a.正確選有電阻器的阻值和誤差：
阻值選用:原則是所用電阻器的標稱阻值與所需電阻器阻值差值越小越好。
誤差選用：時間常數RC電路所需電阻器的誤差儘量小.一般可選5%以內。對退耦電路，反饋電路濾波電路負載電路對誤差要求不太高.可選10%-20%的電阻器。
b.注意電阻器的極限參數:
額定電壓：當實際電壓超過額定電壓時,即便滿足功率要求，電阻器也會被擊穿損壞。
額定功率:所選電阻器的額定功率應大於實際承受功率的兩倍以上才能保證電阻器在電路中長期工作的可靠性.
c.要首選通用型電阻器：
通用型電阻器種類較多、規格齊全、生產批量大,且阻值範圍、外觀形狀、體積大小都有挑選的餘地，便於採購、維修。
d.根據電路特點選用:
高頻電路：分布參數越小越好,應選用金屬膜電阻、金屬氧化膜電阻等高頻電阻。
低頻電路:繞線電阻、碳膜電阻都適用.
功率放大電路、偏置電路、取樣電路：電路對穩定性要求比較高，應選溫度係數小的電阻器。
退耦電路、濾波電路:對阻值變化沒有嚴格要求,任何類電阻器都適用.
e.根據電路板大小選用電阻：
敏感電阻器常識:
a.熱敏電阻：
是一種對溫度極為敏感的電阻器。分為正溫度係數和負溫度係數電阻器.選用時不僅要注意其額定功率、最大工作電壓、標稱阻值，更要注意最高工作溫度和電阻溫度係數等參數,並注意阻值變化方向。
b.光敏電阻:
阻值隨著光線的強弱而發生變化的電阻器。分為可見光光敏電阻、紅外光光敏電阻、紫外光光敏電阻.選用時先確定電路的光譜特性。
c.壓敏電阻：
是對電壓變化很敏感的非線性電阻器。當電阻器上的電壓在標稱值內時，電阻器上的阻值呈無窮大狀態,當電壓略高於標稱電壓時，其阻值很快下降,使電阻器處於導通狀態，當電壓減小到標稱電壓以下時,其阻值又開始增加.
壓敏電阻可分為無極性(對稱型)和有極性(非對稱型)壓敏電阻。選用時，壓敏電阻器的標稱電壓值應是加在壓敏電阻器兩端電壓的2-2.5倍。另需注意壓敏電阻的溫度係數.
d.濕敏電阻:
是對濕度變化非常敏感的電阻器,能在各種濕度環境中使用。它是將濕度轉換成電信號的換能器件.選用時應根據不同類型號的不同特點以及濕敏電阻器的精度、濕度係數、回響速度，濕度量程等進行選用。
註：電阻在低頻的時候表現出來的主要特性是電阻特性,但在高頻時，不僅表現出電阻特性,還表現出電抗特性的一面這在無線電方面(射頻電路中尤其重要).
電阻率
物體電阻計算公式：R=ρL/S，其中，L為物體長度，S為物體的橫截面積，比例係數ρ叫做物體的電阻係數或是電阻率，它與物體的材料有關，在數值上等於單位長度、單位面積的物體在20℃時所具有的電阻值。
常見導體的電阻率
材料20℃時的電阻率（µΩ·m）
銀0.016
銅0.0172
金0.022
鋁0.029
鋅0.059
鐵0.0978
鉛0.206
汞0.958
碳25
康銅（54%銅，46%鎳）0.50
錳銅（86%銅，12%錳，2%鎳）0.43
人的洗手間（乾）1000～5000
人的洗手間(濕)200~800
照明燈泡(工作)100~2000
電阻標稱
標稱值系列
E24（誤差±5%）：1.0，1.1，1.2，1.3，1.5，1.6，1.8，2.0，2.2，2.4，2.7，3.0，3.3，3.6，3.9，4.3，4.7，5.1，5.6，6.2，6.8，7.5，8.2，9.1
E12（誤差±10%）：1.0，1.2，1.5，1.8，2.2，2.7，3.3，3.9，4.7，5.6，6.8，8.2
E6（誤差±20%）：1.0，1.5，2.2，3.3，4.7，6.8
標稱額定功率：
線繞電阻系列：3W，4W，8W，10W，16W，25W，40W，50W，75W，100W，150W，250W，500W
非線繞電阻系列：0.05W，0.125W，0.25W，0.5W，1W，2W，5W
英語解釋：
Resistancemeanstheinhibitionfromconductortocurrent.Thesymbolofresistanceis(R)andtheunitofresistanceis(?).
電阻計算公式：R=U/I=U方/P
接地電流：在大地或在接地極中流過的電流。
接地導體：指構成地的導體，該導體將設備、電氣器件、布線系統、或其他導體（通常指中性線）與接地極連線。
接地極：構成地的一種導體。
接地連線：用來構成地的連線，系由接地導體、接地極和圍繞接地極的大地（土壤）或代替大地的導電體組成。
接地網：由埋在地中的互相連線的裸導體構成的一組接地極，用以為電氣設備和金屬結構提供共同地。
接地系統：在規定區域內由所有互相連線的多個接地連線組成的系統。
接地極地電阻：接地極與電位為零的遠方接地極之間的歐姆律電阻。（註：所謂遠方是指一段距離，在此距離下，兩個接地極互阻基本為零。）
接地極互阻：指以歐姆為單位表示的，一個接地極1A直流電流變數在另一接地極產生的電壓變數。
電位：指某點與被認為具有零電位的某等電位面（通常是遠方地表面）間的電位差。
接觸電壓：接地的金屬結構和地面上相隔一定距離處一點間的電位差。此距離通常等於最大的水平伸臂距離，約為1m。
跨步電壓：地面一步距離的兩點間的電位差，此距離取最大電位梯度方向上1m的長度。（註：當工作人員站立在大地或某物之上，而有電流流過該大地或該物時，此電位差可能是危險的，在故障狀態時尤其如此）
（架空線防雷保護用）接地極：指一個導體或一組導體，裝設在輸電線路下方，位於地面或地面上方，但絕大多數在地下，並與鐵塔或電桿基礎相連。
選用常識
正確選有電阻器的阻值和誤差
阻值選用：原則是所用電阻器的標稱阻值與所需電阻器阻值差值越小越好。
誤差選用：時間常數RC電路所需電阻器的誤差儘量小。一般可選5%以內.對退耦電路，反饋電路濾波電路負載電路對誤差要求不太高。可選10%-20%的電阻器。
注意電阻器的極限參數
額定電壓：當實際電壓超過額定電壓時，即便滿足功率要求，電阻器也會被擊穿損壞。
額定功率：所選電阻器的額定功率應大於實際承受功率的兩倍以上才能保證電阻器在電路中長期工作的可靠性。
要首選通用型電阻器
通用型電阻器種類較多、規格齊全、生產批量大,且阻值範圍、外觀形狀、體積大小都有挑選的餘地，便於採購、維修。
根據電路特點選用
高頻電路：分布參數越小越好，應選用金屬膜電阻、金屬氧化膜電阻等高頻電阻。
低頻電路：繞線電阻、碳膜電阻都適用。
功率放大電路、偏置電路、取樣電路：電路對穩定性要求比較高，應選溫度係數小的電阻器。
退耦電路、濾波電路：對阻值變化沒有嚴格要求，任何類電阻器都適用。
