剩餘電流式電氣火災繼電器

剩餘電流式電氣火災繼電器
剩餘電流式電氣火災監控繼電器安裝在低壓配電系統中,用於檢測系統中的剩餘電流、溫度等有關電氣火災隱患產生的電氣參數,當被保護線路中監控裝置參數超過報警設定值時,能發生報警和控制信號,以便消除剩餘電流引起的電氣火災隱患。產品採用RS485匯流排進行通訊,可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統,可根據用戶需要選擇集中匯流排型的信息管理模式或功能分區型的信息管理模式。
適用於智慧型樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域,符合GB 14287.2-2005《電氣火災監控系統第2部分:剩餘電流式電氣火災監控探測器》及GB 13955-2005《剩餘電流動作保護裝置的安裝和運行》的標準。
剩餘電流式電氣火災監控裝置知名品牌主要有上海安科瑞ARCM100-Z、ARCM200、ARCM300,北京愛博精電AcuRC410。
下面以上海安科瑞ARCM300產品為例,介紹剩餘電流式電氣火災繼電器的功能和技術參數。

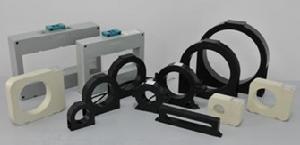

AKH-0.66L系列剩餘電流互感器
剩餘電流式電氣火災繼電器
ARCM-NTC溫度感測器
ARCM-NTC溫度感測器
適用環境
l 工作溫度:-10℃~+55℃
l 儲存溫度:-20℃~+70℃
l 相對濕度:≤95%不結露
l 海拔高度:≤2500m
l 污染等級:Ⅲ級,安裝類別:Ⅲ級
電磁兼容
l 靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
l 輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
l 電快速瞬變脈衝群干擾試驗 Ⅳ級(IEC61000-4-4)
l 浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
l 射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
l 電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
功能
● 可線上監測單路或多路的漏電流,溫度功能可選配;
● 額定剩餘電流動作值,脫扣延時,可根據需要靈活設定;
● 標準35mm導軌式安裝,LCD顯示;
● 畫面暫留功能,漏電故障發生時,該通道顯示畫面暫留,表示該通道漏電或超溫時的值,方便上位機的故障記錄;
● 事件記錄,表內可記錄10條漏電的大小、時間;
● 採用現場匯流排通信技術,上位機管理軟體可以時刻監控現場的運行情況,及時發現報警信息。通過RS485接口,標準MODBUS協定可以與各種標準系統相連;
● 集成度高,網路化,智慧型化程度高,動作特性合理;
● 適用於0.4kV電壓等級TN-C-S、TN-S及局部TT系統
技術參數
u 輸入
ARCM300-J1(1路剩餘電流,三路溫度)
ARCM300-J4(4路剩餘電流)
u 額定剩餘電流動作值
10mA~3000mA分檔可調
u 工作電源
工作範圍 85~270V,50/60Hz
功耗≤3VA
u 動作延遲時間
100mS~60S分檔可調
u 繼電器輸出
機械觸點,觸點容量AC 220V/3A,DC 30V/3A
u 剩餘電流精度 1級
u 溫度報警值
ARCM300-J1(50~120℃)
ARCM300-J4(無)
u 測量範圍
ARCM300-J1(10mA~3000mA,-10℃~120℃)
ARCM300-J4(10mA~3000mA)
u 報警
聲光報警
u 通訊
RS485接口
MODBUS-RTU協定
CANBUS可選(請與廠家聯繫)
外形及安裝尺寸(mm)
導軌式35mm安裝。LCD顯示
選型
上海安科瑞剩餘電流式電氣火災繼電器的專利產品:
ARCM300-J1可以測量單迴路剩餘電流監測、3路溫度檢測、繼電器輸出、事件記錄、內置時鐘、LCD顯示、RS485/Modbus協定、CANBAS可選、35mm導軌安裝。
ARCM300-J4可以測量4迴路剩餘電流監測、繼電器輸出、事件記錄、內置時鐘、LCD顯示、RS485/Modbus協定、CANBAS可選35mm導軌安裝。
訂貨範例
號:ARCM100-Z
輔助電源:AC/DC220V
輸入信號:380V 100A/5A 三相四線
30mA-3000mA 0~120℃
測量參數:全電量測量、電能計量、剩餘電流檢測、1路溫度測量
配套附屬檔案:AKH-0.66L45 16-100A
ARCM-NTC
號:ARCM200-J4
輔助電源:AC/DC220V
輸入信號:30mA-3000mA
測量參數:4路剩餘電流檢測
配套附屬檔案:AKH-0.66L45 16-100A
AKH-0.66L80 100-250A
AKH-0.66L150 400-800A
號:ARCM300-J4
輔助電源:AC/DC220V
輸入信號:10mA-3000mA
測量參數:4路剩餘電流檢測
配套附屬檔案:AKH-0.66L45 16-100A
AKH-0.66L80 100-250A
AKH-0.66L150 400-800A
AKH-0.66L200 800-1500A
