剩餘電流式電氣火災監控儀表安裝在低壓配電系統中，用於檢測系統中的剩餘電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩餘電流引起的電氣火災隱患。產品採用RS485匯流排進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統，可根據用戶需要選擇集中匯流排型的信息管理模式或功能分區型的信息管理模式。
適用於智慧型樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB14287.2-2005《電氣火災監控系統第2部分：剩餘電流式電氣火災監控探測器》及GB13955-2005《剩餘電流動作保護裝置的安裝和運行》的標準。
剩餘電流式電氣火災監控裝置知名品牌主要有安科瑞ARCM100-Z、ARCM200、ARCM300，北京愛博精電AcuRC410。
下面以安科瑞ARCM200產品為例,介紹剩餘電流式電氣火災監控儀表的功能和技術參數。
剩餘電流式電氣火災監控儀表適用環境
工作溫度：-10℃~+55℃
儲存溫度：-20℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
污染等級：Ⅲ級，安裝類別：Ⅲ級
電磁兼容
靜電抗干擾實驗Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗Ⅲ級(IEC61000-4-3)
電快速瞬變脈衝群干擾試驗Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗Ⅲ級(IEC61000-4-8)
功能
●可線上監測多路的漏電流，各相電纜溫度信號;
●額定剩餘電流動作值，脫扣延時，可根據需要靈活設定，溫度動作值也可程式;
●畫面暫留功能，漏電故障發生時該通道顯示畫面暫留，表示該通道漏電或超溫時的值，方便上位機的故障記錄;
●採用現場匯流排通信技術，上位機管理軟體可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協定可以與各種標準系統相連;
●集成度高，網路化，智慧型化程度高，動作特性合理;
●適用於0.4kV電壓等級TN-C-S、TN-S及局部TT系統。
技術參數
輸入
ARCM200-J1(1路剩餘電流，三路溫度)
ARCM200-J4(4路剩餘電流)
工作電源
工作範圍85~270V，50Hz;
功耗≤3VA
額定剩餘電流動作值
20mA～1000mA分檔可調
剩餘電流精度1級
溫度精度
ARCM200-J1(±1℃)
ARCM200-J4(無)
溫度報警值
ARCM200-J1(50～120℃)
ARCM200-J4(無)
動作延遲時間
100mS～60S分檔可調
測量範圍
ARCM200-J1(10mA～3000mA，-10℃～120℃)
ARCM200-J4(10mA～3000mA)
報警
ARCM200-J1(聲光報警，繼電報警)
ARCM200-J4(聲光報警)
繼電器輸出
機械觸點，觸點容量AC220V/3A,DC30V/3A
通訊
RS485接口
MODBUS-RTU協定
CANBUS可選(請與廠家聯繫)
外形及安裝尺寸(mm)
儀表面框尺寸為96mm×48mm，開孔尺寸為91mm×44mm，安裝深度為131mm。安裝方式為嵌入式，固定方式為擠壓式。LED顯示。
選型
安科瑞剩餘電流式電氣火災監控儀表的專利產品：

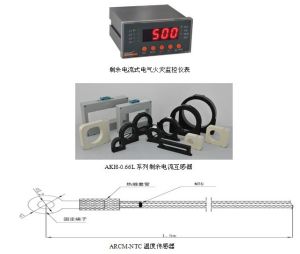

ARCM200-J1可以測量單迴路剩餘電流監測、3路溫度檢測、繼電器輸出、LED顯示、RS485/Modbus協定、CANBAS可選。
ARCM200-J4可以測量4迴路剩餘電流監測、繼電器輸出、LED顯示、RS485/Modbus協定、CANBAS可選。
範例
型號：ARCM100-Z
輔助電源：AC/DC220V
輸入信號：380V100A/5A三相四線
30mA-3000mA0~120℃
測量參數：全電量測量、電能計量、剩餘電流檢測、1路溫度測量
配套附屬檔案：AKH-0.66L4516-100A
ARCM-NTC
型號：ARCM200-J4
輔助電源：AC/DC220V
輸入信號：30mA-3000mA
測量參數：4路剩餘電流檢測
配套附屬檔案：AKH-0.66L4516-100A
AKH-0.66L80100-250A
AKH-0.66L150400-800A
型號：ARCM300-J4
輔助電源：AC/DC220V
輸入信號：10mA-3000mA
測量參數：4路剩餘電流檢測
配套附屬檔案：AKH-0.66L4516-100A
AKH-0.66L80100-250A
AKH-0.66L150400-800A
AKH-0.66L200800-1500A
