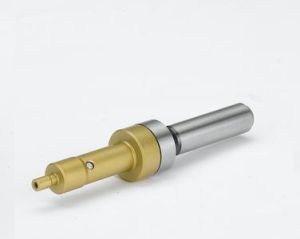

分中棒又叫尋邊器,是在CNC數控加工中,用於精確確定被加工工件的中心位置的一種檢測工具。

簡介

英文名稱:optical edge finder(touch point sensor)

分中棒的工作原理是首先在X軸上選定一邊為零,再選另一邊得出數值,取其一半為X軸中點,然後按同樣方法找出Y軸原點,這樣工件在XY平面的加工中心就得到了確定。

分類

偏置式分中棒 偏置式分中棒

因為生產的需要分中棒有不同的類型,如光電式、防磁式、迴轉式、陶瓷式、偏置式等,比較常用的是偏置式。光電式分中棒特點:

1.不需要迴轉測量;

2.精確度可以達到:±0.005mm

陶瓷分中棒 陶瓷分中棒

偏置式分中棒特點:

1.Φ10的直柄可以安裝在切削夾頭或鑽孔夾頭上;

2.用手指輕壓測定子的側邊,使其偏心0.5mm;

3.使其以400-600RPM的速度轉動;

4.彈簧力力較小,可以避免小銑刀或小鑽頭斷裂;

5.使測定子的與加工件的端面相接觸,一點一點的觸碰移動,就會達到全接觸狀態,測定子即不會震動,宛如靜止的狀態接觸著,如果此時加以外力,測定子就會偏移出位,此處滑動的起點就是所要求的基準位置;

6.加工件本身的端面位置,就是加上測定子半徑5mm的坐標位置。

偏置式分中棒使用範例 偏置式分中棒使用範例

偏置式分中棒使用注意事項:1.勿使用分中棒彎曲或勉強拖拉,否則會影響精度;

2.滑動端面勿粘附異物或微塵;

3.在測量時,轉速不能超過600RPM;

4.偏置式分中棒不適合在橫型的機器上使用。

價格

分中棒詳細規格及價格表:

型號 單價¥
普通 28
放磁性式 60
光電式(長型) 280
光電式(短型) 240
光電蜂鳴式 560
迴轉式 560
陶瓷式 180
