共面波導

共面波導-概念

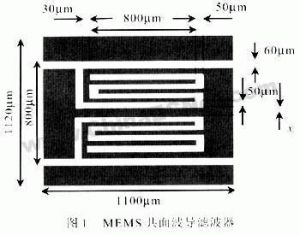

共面波,導

在介質基片的一個面上製作出中心導體帶，並在緊鄰中心導體帶的兩側製作出導體平面，這樣就構成了共面波導，又叫共面微帶傳輸線。共面波導傳播的是 TEM波，沒有截止頻率。

由於中心導體與導體平板位於同一平面內，因此，在共面波導上並聯安裝元器件很方便，用它可製成傳輸線及元件都在同一側的單片微波 積體電路。

共面波導-特點

共面波導作為一種性能優越、加工方便的微波平面傳輸線，在MMIC電路中正發揮越來越大的作用，尤其到了毫米波頻段，共面波導更擁有微帶線所不可比擬的性能優

共面波 導

勢。與常規的微帶傳輸線相比，共面波導具有容易製作，容易實現無源、有源器件在微波電路中的串聯和並聯(不需要在基片上穿孔)，容易提高電路密度等優點。與對稱共面波導相比，非對稱共面波導與兩端器件相聯時，具有更大的靈活性。
