俘彈器又稱彈頭吸收器,是實彈發射槍榴彈時能夠阻滯槍彈彈頭運動並使其隨之一起飛行的特殊裝置。其作用有二:一是阻止槍彈彈頭運動,保證槍榴彈實彈發射時的安全;二是有效、可靠地完成火藥燃氣和彈頭能量的轉換、傳遞,使槍榴彈發射時獲得較理想的初速。

俘彈器俘彈器

概述

俘彈器俘彈器
槍榴彈的裝填過程把帶有表尺的槍榴彈彈尾套在步槍發射器上,槍口頂緊俘彈器,將表尺豎起,按射程選擇對應的表尺分劃。若步槍準星座遮擋槍榴彈照門孔,允許轉動槍身,但表尺應與地面垂直,便於瞄準。

射擊姿勢的選擇由於槍榴彈的發射方式獨特,故其射擊姿勢按目標距離來選擇。目標在150m範圍內,用抵肩射擊的方法(姿均可);目標在150~260m距離內,一般用挾持射擊的方法(跪姿挾持或立姿挾持)。上述姿勢,可有依託射擊,也可無依託射擊。

瞄準射擊裝上槍彈,將步槍的快慢機轉為單發射擊狀態。根據目標距離選取槍榴彈表尺上相應分劃的照門孔。瞄準要領:目標→彈頭最高點→表尺照門底沿成一直線(250m射擊時,81式7.62mm步槍採用下沿瞄準;95式5.8mm步槍採用上沿瞄準)。

最大射程射擊不用表尺,將槍挾持與地面呈40~45°角即可進行最大射程射擊。

種類

俘彈器的種類很多,從適應性、結構、功能上進行劃分,各分為兩種類型。從適應性上分為專用俘彈器和通用俘彈器兩種。專用俘彈器只適用於某一種口徑的槍彈;通用俘彈器不僅可以適用不同口徑的槍彈,而且適用於心、心、軟鋼心等不同彈心的槍彈,極大提高了俘彈器的通用化程度。

從結構上分為單一式俘彈器和組合式俘彈器兩種。單一式俘彈器就是只有一個單一部件;組合式俘彈器由兩個或兩個以上的部件組合而成。
從功能上分為純吸收型俘彈器和多功能型俘彈器兩種。純吸收型俘彈器只吸收槍彈彈頭並推動槍榴彈向前運動。多功能型俘彈器除上述功能外,還具有 擊發點火,解脫引信保險、點燃輔助裝藥等多種功能。

俘彈器俘彈器

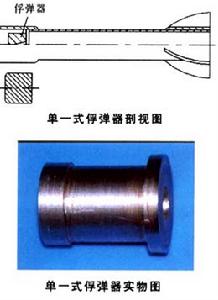

單一式俘彈器
這種俘彈器的優點是結構簡單、通用性好;缺點是對材料和加工精度要求高,質量較大,強度保證困難。
單一式雙功能俘彈器這種俘彈器由一個單一式俘彈器和它周圍的輔助裝藥兩部分組成,具有吸收槍彈彈頭和解脫引信保險兩種功能。吸收槍彈彈頭主要靠單一式俘彈器受高速彈頭撞擊所產生的塑性變形來完成。在彈頭衝擊俘彈器時,俘彈器周圍的輔助裝藥被點燃,火藥燃氣通過俘彈器頂端的兩個小孔,推動引信體外套筒剪斷保險銷來解脫保險。
雙保險型俘彈器是為了防止意外,這種俘彈器在吸收體上部增加了一個偏導器。用實彈發射槍榴彈時,一旦吸收體強度不夠,或由於誤裝穿甲槍彈使吸收體破裂或穿透,彈頭可偏離軸線從偏導孔飛出,以確保全全。
組合式俘彈器是在單一式俘彈器的基礎上發展而來的。這種俘彈器結構設計比較合理,選料比較考究,作用效果好,彈頭衝擊引起的尾管變形量小。

隔板組合式俘彈器由多層隔板組成。初期的產品只能用7.62mm普通槍彈發射,後經過多次改進,成為通用型,但增加了體積和質量。其作用過程是槍彈彈頭穿過多個金屬隔板,從而阻滯彈頭使其速度衰減直至最後被存留在俘彈器中。這種俘彈器結構比較複雜,體積、質量大,適應性差,目前已被其他新型俘彈器所替代。
組合多功能通用俘彈器:該俘彈器是目前世界上比較先進的一種俘彈器,結構簡單,適用於不同口徑普通槍彈。其由保護套、吸收體、密封圈組成。吸收體採用鋁合金製成,塑性好,易變形,耐腐蝕。當高速槍彈彈頭撞擊並穿入吸收體時,由於彈頭受阻,彈心運動超前,彈頭殼被脫掉並留在吸收體內,此時吸收體因受擠呈腰鼓形並嵌入保護套內。如果彈心穿透吸收體後進入保護套空腔,彈心及殘渣會再次被保護套阻滯,使其速度衰減為零。俘彈器中密封圈的主要作用有三:一是封閉高溫高壓燃氣;二是減振;三是密封防潮

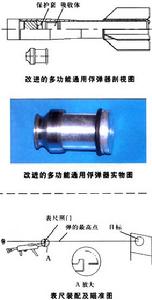

改進的多功能通用俘彈器該俘彈器在裝入尾管時前面增加了一個螺塞(即保護套),雖然它不是俘彈器的組成部分,但其作用很重要:一是它起戰鬥部和尾管的隔離作用,防止槍彈彈頭意外穿透俘彈器,保證戰鬥部的安全;二是承受俘彈器傳送的壓力和衝擊,減緩彈體和引信零件的過載;三是在俘彈器的吸收體和保護套之間留有收容空腔,便於容留穿透吸收體的彈心、彈頭殼及殘渣,同時封閉穿透吸收體的高溫高壓燃氣。
該俘彈器整體結構簡單、體積小、質量輕、安全可靠、通用性好,適用於不同口徑的普通槍彈發射,是目前世界上較先進的俘彈器。
