“道爾”(TOR)地空飛彈系統

“道爾”(TOR)地空飛彈系統

“道爾”(TOR)地空飛彈系統,是世界上同類地空飛彈系統中唯一採用三坐標搜尋雷達,具有垂直發射和同時攻擊兩個目標能力的先進近程防空系統。俄羅斯稱9K330“道爾”(TOR),北約稱為SA-15(薩姆-15),俄羅斯“安泰”設計局80年代研製的近程地空飛彈系統,其最新改進型為9K331“道爾-M1”(TOR-M1),1993年裝備部隊。

簡介

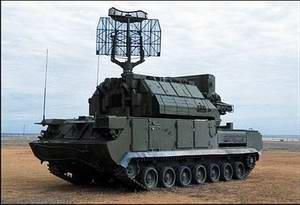

“道爾”(TOR)地空飛彈系統“道爾”(TOR)地空飛彈系統
俄羅斯泰”設計局80年代研製的近程地空飛彈系統,俄羅斯稱9K330“道爾”(TOR),北約稱為SA-15(薩姆-15),其最新改進型為9K331“道爾-M1”(TOR-M1),1993年裝備部隊

性能參數

“道爾-M1”系統是世界上同類地空飛彈系統中唯一採用三坐標搜尋雷達,具有垂直發射和同時攻擊兩個目標能力的先進近程防空系統。整個系統包括一部三坐標都卜勒搜尋雷達、一部都卜勒跟蹤雷達、一部電視跟蹤瞄準設備和8枚9M330飛彈,均整合安裝在一輛由GM-569改裝的中型履帶裝甲運輸車上 。基本戰鬥單位是飛彈發射連,由4輛飛彈車和1部指揮車組成,並配有飛彈運輸裝填車、修理車和測試車等。“道爾-M1”系統搜尋雷達最大探測距離25千米,可對48個來襲目標作出判斷,並對其中10個目標進行跟蹤。系統跟蹤雷達可引導飛彈攻擊2個目標。系統配有8枚飛彈,垂直裝在2個密封的4聯裝發射筒內。系統反應時間僅5—8秒。飛彈車戰鬥全重34噸,車長7.5米,寬3.3米,高5.1米(雷達豎起),最大速度60千米/小時,乘員3人。9M330飛彈採用鴨式氣動布局和大功率雙推力固體火箭發動機,制導方式為無線電指令/主動雷達制導,飛彈全長2.9米,彈徑0.23米,翼展0.5米,起飛重量165千克,射程1.5—12千米,射高10—8000米,最大速度850米/秒,機動過載30g,彈頭為15公斤破片殺傷式戰鬥部, 可擊落飛行速度在700百米以下的低空目標,如各種固定翼戰機、鏇翼直升機,以及巡航飛彈和精靈炸彈等精確制導小型空中目標,單發命中機率在70%以上。

“道爾”系統可以配備2種不同的飛彈,一種是無線電指令制導,另一種主動雷達制導。前者供出口用,後者為俄羅斯軍隊使用。目前該系統已經出口到中國。
成員:3人(車長+駕駛員+操作手)
戰鬥全重:34噸
車體尺寸:長7.5米,寬3.3米,高5.1米(雷達天線豎起)
發動機:B-59型V12四衝程水冷增壓柴油機,功率382千瓦
最大速度:60千米/小時
最大爬坡度:30度
過垂直牆高:0.7米
越壕寬:3米
展開時間:3-5分鐘
反應時間:5-8秒
系統雷達:三坐標脈衝都卜勒搜尋雷達探測距離為25千米,C波段,同時可以跟蹤10個目標(9個目標和1個有源干擾)
光電跟蹤系統:探測距離20千米
