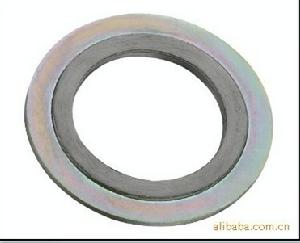

帶外環金屬纏繞墊

A榫槽面304/PTFE帶內環金屬纏繞墊400 304/FG帶外環金屬纏繞墊400 CS帶內外環金屬纏繞墊400

簡介

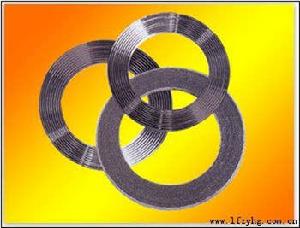

金屬纏繞墊片由V形或W形不鏽鋼帶和非金屬填充料疊合，螺旋卷繞，始末端點焊而成。具有良好的壓縮回彈性，適用於溫度、壓力交變劇烈的密封部位，是管道、閥門、泵、換熱器、塔、人孔、手孔等法蘭連線處的靜密封元件。廣泛套用於石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

標準

我們能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等標準生產。或者由用戶具體註明要求。如墊片用在換熱器上且帶有筋條時，請提供具體的圖紙
墊片型式:

產品名稱	代號	適用	表示示例
基本型金屬纏繞墊	400 A	榫槽面	304/PTFE
帶內環金屬纏繞墊	400 B	凹凸面	304 304/FG
帶外環金屬纏繞墊	400 C	突面	304/ASB CS
帶內外環金屬纏繞墊	400 D		304 304/FG CS
換熱器用金屬纏繞墊	400 T	換熱器	304/FG 帶1條筋
異型金屬纏繞墊	400 S	異形	橢圓形

　如墊片用在換熱器上，一般我們推薦帶φ3.2mm的不鏽鋼絲內環，
窄帶形式分：貼上型, 包覆型

型式	​	材質
基本型	​	內外環 碳鋼 不鏽鋼	填充料 柔性石墨 石棉 聚四氟乙烯	金屬帶 不鏽鋼帶
帶內環	​
帶外環	​
帶內外環	​

材質

鋼帶及內外環材質		填充料			通用厚度mm
名稱	代號	名稱	代號	適用溫度	V形墊/環	W形墊/環
碳鋼	CS	石棉	ASB	500	3.2/2.0 4.5/3.0	4.8/3.0 5.5/4.0 7.5/5.0
不鏽鋼	304(L),316(L)	石墨	FG	650	​	​
蒙乃爾	Mon	四氟	PTFE	250
鎳，鈦	Ni，Ti	雲母	MICA	950
因科鎳	INC	陶瓷	CER	1000
哈氏，鋯	HAST，ZIRC	非石棉	NAF	300

　一般內環材質同鋼帶，以滿足介質及工況要求為可。
外環材質同管道及相應設備外殼，碳鋼外環較為經濟。
具體訂單，應註明具體的材質、所用標準、公稱通徑DN、壓力等級PN，
或註明具體尺寸：
D1：內環內徑；D2：內環外徑；D3：外環內徑；D4：外環外徑
寫法：D1×D2×D3×D4 墊片默認厚度為4.5mm，環為3mm。
