定義

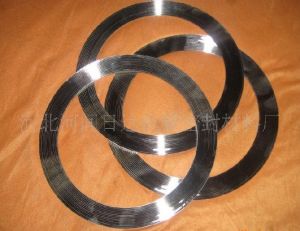

金屬帶和非金屬帶螺鏇複合繞制而成的一種半金屬平墊片特性
1、 適用的工況範圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。
3、密封性能優良。
4、對與墊片接觸的法蘭密封而的表面精度要求不高。
5、安裝方便，墊片預緊壓力較低。
種類
結構形式及代號：| 基本型式 | 代號 | 適用的法蘭密封面 |
| 基本型 | A | 榫槽面 |
| 帶內環型 | B | 凹凸面 |
| 帶定位環型 | C | 平面或凸面 |
| 帶內環及定位環型 | D | 平面或凸面 |
材料
金屬纏繞墊片（基本型）採用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺鏇纏繞而成，在開始及末端用點焊方式將金屬帶固定。1.金屬帶
A. 採用厚度為0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔淨，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不鏽鋼的硬度值HV≤200
2. 非金屬帶
A 非金屬填充為特製的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及雲母帶等。帶的厚度為0.3-1.0mm。
B. 特製石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
| 介質 材料 | 石棉 | 石墨 | 非石棉 | 聚四氟乙烯 |
| 水類介質 | 600℃，CL 2500 | 550℃，CL 1500 | 350℃，CL 1500 | -200-260℃， CL 1500 |
| 油類介質 | 500℃，CL 1500 | 550℃，CL 600 | 350℃，CL 600 | -200-260℃， CL 600 |
| 氣體介質 | 400℃，CL 600 | 550℃，CL 400 | 350℃，CL 400 | 200-260℃， CL 400 |
| 材料 | 溫度℃ | 最大工 作壓力 | 適用介質 | 壓縮率 % | 回彈率% | 應力松馳率% |
| 膨脹石墨 | -220--550 | 250 BAR | 腐蝕性介質 | 18--30 | ≥17 | ≤18 |
| 特製石棉帶 | -200---600 | 18--30 | ≥19 | ≤28 | ||
| 聚四氟乙烯 | -200-- 250 | 100 BAR | 腐蝕性介質 | 18--30 | ≥15 | ≤13 |
| 無石棉材料 | -100--250 | 100 BAR | 一般氣密性 | 18--30 | ≥19 | ≤28 |
| 雲 母 | -150--800 | 100 BAR | 特高溫 | 18--30 |
技術資料
使用溫度
石墨金屬纏繞墊片使用溫度-200-850℃石棉金屬纏繞墊片使用溫度-200-500℃
四氟金屬纏繞墊片使用溫度-200-260℃
標註
在訂購纏繞墊時需向供方提供具體的標準、材質、公稱通徑、壓力等級，或註明具體尺寸。尺寸標示為：D1XD2XD3XD4
標準
目前常用的產品標準有：· HG20610 化工部歐洲體系
· HG20631化工部美洲體系
· GB/T4622.2國家標準
· JB/T4719機械部標準
· SH3407 石油化工企業
· ASME B16.20 美標
· DIN 德標
· JIS B2404-1999 JIS TS-1998日標
· BS 3381-1999英標
其他
纏繞墊片使用壓力：≤25MPa纏繞墊片使用溫度：-196℃-700℃(氧化性介質中不高於600℃)
預緊壓力:Y=70.0±1Mpa
墊片係數:M=2.5~4.0
安裝使用說明
注意事項1、墊片的纏繞部分必須介於法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。
2、基本型墊片最好不要用在凹凸面法蘭上，這是因為基本型墊片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。
3、在高溫、深冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用於平面法蘭和凸面法蘭的墊片最好加裝合理材料的內環。
4、絕不能用地材質墊片取代高材質墊片。避免材料腐蝕、磨蝕或其它原因造成墊片失效。
