SAMTECH的通用分析軟體模組套件集成了先進的仿真技術,在工程分析領域可提供眾多好處。此外,這種套件不僅能使用戶提升產品性能和產品設計的可製造性,而且還使得產品面市更為快速。藉助這些通用分析工具,SAMTECH能夠滿足大中型行業的客戶需求。即通過在設計過程中極早主張開放性使用先進的分析技術,從而大大減少了昂貴的“仿真-測試”循環的次數。幫助企業有效降低成本並提高效率。

分類

SAMCEF Mecano:功能強大的用於結構與機構非線性分析的通用軟體:

- MECANO Structure:非線性結構分析,包括完善的非線性材料模型庫,同時集成先進的用 於摩擦或無摩擦剛體/剛體、剛體/柔體以及柔體/柔體的接觸算法

- MECANO Motion:剛柔多體系統的仿真

- MECANO Cable:易承受電動力和氣動彈力的電纜結構的非線性分析具有MATLAB Simulink的SAMCEF Mecano接口可使其更容易通過在有限元建模中集成數控功能來分析機電系統。

SAMCEF Linear:用於熱機械系統線性有限元分析的通用軟體:

- SAMCEF Asef:線性靜態分析,也允許各類接觸條件和非線性效應建模——例如幾何(預 應力)或離心剛 化(例如幾何剛化(即初應力剛化)或旋轉引起的動力剛化)

- SAMCEF Dynam:模態動力學分析,包括超元法(包括超單元法)

- SAMCEF Stabi:預測臨界縱向彎曲載荷和相關模式(臨界屈曲載荷和相關模態)

- SAMCEF Repdyn:動力學的瞬態、諧波與地震回響

SAMCEF Thermal:用於非線性穩態和瞬態熱分析的通用軟體,允許耦合傳導、對流和輻射效應的仿真。使用與SAMCEF Mecano一樣的軟體基礎設施,SAMCEF Thermal 也可與MATLAB Simulink相接合,並且事實上也支持熱控套用。

SAMCEF Amaryllis:用於燒蝕和熱裂現象非線性分析的通用軟體,例如有關飛行器再入大氣層的物理學問題。

SAMCEF Spectral:基於功率譜密度的隨機振動和疲勞分析的通用軟體。典型的套用包括基礎載荷的回響(包含地震)、發動機噪聲載荷引起的聲振回響和風致振動回響。

EUROPLEXUS:通用的有限元軟體,適合流體-結構系統在瞬間載荷作用下的非線性顯式分析。例如爆炸、碰撞和衝擊。

Vibroacoustics:振動噪聲

SAMCEF for Multiharmonics:用於旋轉結構(易承受3D載荷)的線性和非線性分析解決方案。

SAMCEF for Fracture Mechanics:用於線性彈性、非線性彈性和彈塑性2D和3D斷裂力學結構分析的解決方案

專業解決方案

SAMTECH提供了大量經過業界證明的專業解決方案,這些方案基於來自許多不同行業部門的特定技術和定址典型套用。SAMTECH專業解決方案開發自SAMTECH所屬的通用軟體工具。

samcef samcef

1. SAMCEF for Composites:作為一款對複合材料設計分析量身定做的商業化有限 元軟體為複合材料結構的分析提供了完整精確的解決方案。軟體提供了複合材料結構分析完備的功能,不但有非線性分析能力,而且提供層間剪下應力的求解,材料失效破壞以及裂紋擴展等分析能力。其技術特點包括利用求解器Mecano實現準確求解複合材料板的後屈曲分析;複合材料的分層損傷模擬,包括分層臨界面的確定,過程分析以及極限載荷的計算等;對複合材料結構進行最佳化設計包括層次順心最佳化,質量,機構和形狀最佳化等 。

其主要功能包括:提供豐富的材料庫;豐富的單元庫;包含失效準則;粘結單元;提供多種結構分析類型;鋪層最佳化設計;強大的前處理功能;強大的後處理功能 。

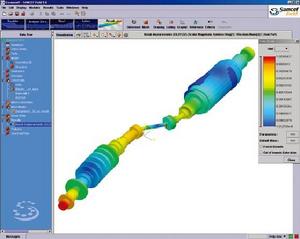

2. SAMCEF For Rotors:一個針對旋轉機械的轉子動力學專業軟體,它通過對轉子、定子和連線部件等結構的臨界轉速和動力學回響分析,評價和預估結構的動力學穩定性和設計可靠性。SAMCEF Rotors在航空發動機、空氣壓縮機、汽輪機、離心機和渦輪泵等工業領域有著廣泛套用,並在這些領域的轉子力學分析中占有主導地位,是世界範圍內最著名的商用轉子動力學軟體。

從設計初期到最終驗證,SAMCEF Rotors幫助用戶輕鬆建模並獲得理想的計算結果:(1)1D模型由梁-彈簧-集中質量組成,實現轉子的總體動力學特性的快速計算;(2)輕鬆構建3D模型,精確體現3D轉子細節,讓計算結果更加可靠。

samcef samcef

SAMCEF Rotors不僅為以上兩種傳統的建模類型提供高易用高可靠的計算,還支 持一些特殊的建模方法如:(1)集合了方便建模,節約時間,提高精度等優點的2D多諧波傅立葉模型:通過對2D軸對稱模型的各個方位角的計算,得到完整的3D結果。 (2)適用於有多段且每段的旋轉角度都不同或者不同段通過特殊單元連線的循環對稱模型:創建轉子的一個扇區的循環對稱模型,然後將得到的結果外推到整個結構上,從而得到轉子整體的動力學特性。

所有模擬方法都包含:軸承庫,擠壓油膜阻尼器,齒輪等等,可以在同一個模型上可以做穩定性分析,諧回響分析或者瞬態分析。SAMCEF Rotors是被前後處理器SAMCEF Field所調用,SAMCEF Field全面地包含了有限元分析所需的功能,使轉子的建模變得更容易,SAMCEF Rotors將成為幫助用戶更好的了解旋轉機械的特性的最佳解決方案 。

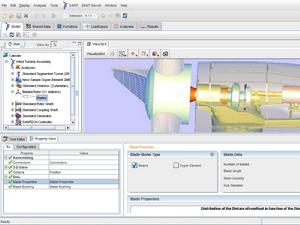

3. SAMCEF For Wind Turbines:創新性的專業解決方案,專注於機電風力渦輪系統的建模、分析和仿真,同時還結合了結構、機構和控制器模型。Samcef提供的風機專業解決方案軟體包簡稱為SWT。軟體具有強大的優勢 :

(1) 使用範圍廣:SWT可以用於設計和認證各種類型的風電機組,包括直驅型風機,半直驅型風機,雙饋型風機,陸上風機,海上風機,大功率風機等。並且可以用於風電機組設計的各個環節。

(2) 參數化模型:SWT採用參數化模型,使得建模功能靈活,並且可以在風機模型中詳細描述任意風機組件。

(3) 分析類型全面:SWT是一款集整機載荷計算,傳動系統多體動力學分析和結構有限元分析為一身的三合一軟體,因此用戶可以在同一環境下完成風機的各種分析。

samcef samcef

(4) 計算精度準確:SWT能計算高度非線性問題,能更準確的模擬齒輪箱,海中線纜,海淀固定基礎等問題,並且可以根據需要將有限元模型和多體系統特性集成到同一模型中。S4WT中調用的柔性非線性動力學分析計算器已經有30年的研發歷史,不論從計算效率還是準確度上都比同類軟體有明顯優勢。解算器採用Motion in FEA 方法,在有限元分析中直接植入運動學約束,實現精確的柔體非線性動力學仿真。

(5) 認證:SWT中集成了標準載荷工況和設計工況,用於風電機組認證。

(6) 開放性:SWT軟體基於SAMTECH公司CAESAM開放平台環境開放,此平台有很好的穩定性和兼容性,用戶可以在此平台上方便地添加自己的工具,經驗,數據和方法。

4. CAESAM: 結構設計數據管理和流程自動化平台: 有效幫助企業縮短產品周期,實現全局統籌管理,大力提高工作效率,從而快速提高企業競爭力.

5. SAMCEF For Machine Tools:創新性的專業解決方案,專注於工具機設計,同時結合了結構、機構和控制器組件分析。

6. SAMCEF For Robots:創新性的專業解決方案,專注於機器人技術套用,同時結合了結構、機構和控制器組件分析。

7. SAMCEF For Transmissions:創新性的專業解決方案,專注於傳動系統和動力驅動系統(例如傳動箱、直線電機及滾珠絲槓等)的建模和仿真。

8. SAMCEF For Deployable Structures:創新性的專業解決方案,專注於可展開結構設計和分析,例如太陽電池板、大型天線等。
