Keil C51是美國Keil Software公司出品的51系列兼容單片機C語言軟體開發系統,與彙編相比,C語言在功能上、結構性、可讀性、可維護性上有明顯的優勢,因而易學易用。Keil提供了包括C編譯器、宏彙編、連線器、庫管理和一個功能強大的仿真調試器等在內的完整開發方案,通過一個集成開發環境(uVision)將這些部分組合在一起。運行Keil軟體需要WIN98、NT、WIN2000、WINXP等作業系統。如果你使用C語言編程,那么Keil幾乎就是你的不二之選,即使不使用C語言而僅用彙編語言編程,其方便易用的集成環境、強大的軟體仿真調試工具也會令你事半功倍。

基本信息

Keil公司

Keil 公司是一家業界領先的微控制器(MCU)軟體開發工具的獨立供應商。Keil公司由兩家私人公司聯合運營,分別是德國慕尼黑的KeilElektronikGmbH和美國德克薩斯的KeilSoftwareInc。Keil公司製造和銷售種類廣泛的開發工具,包括ANSIC編譯器、宏彙編程式、調試器、連線器、庫管理器、固件和實時作業系統核心(real-timekernel)。有超過10萬名微控制器開發人員在使用這種得到業界認可的解決方案。其KeilC51編譯器自1988年引入市場以來成為事實上的行業標準,並支持超過500種8051變種。Keil公司在2005年被ARM公司收購。

Keil與ARM

Keil公司在2005年被ARM公司收購。其兩家公司分別更名為ARMGermanyGmbH和ARMInc。Keil公司執行長ReinhardKeil表示:“作為ARMConnectedCommunity中的一員,Keil和ARM保持著長期的良好關係。通過這次收購,我們將能更好地向高速發展的32位微控制器市場提供完整的解決方案,同時繼續在uVision環境下支持我們的8051和C16x編譯器。”
而後ARMKeil推出基於uVision界面,用於調試ARM7,ARM9,Cortex-M核心的MDK-ARM開發工具,用於為控制領域的開發。

Keil界面

KeilμVision2

KeiluVision2是德國KeilSoftware公司出品的51系列兼容單片機C語言軟體開發系統,使用接近於傳統c語言的語法來開發,與彙編相比,C語言在功能上、結構性、可讀性、可維護性上有明顯的優勢,因而易學易用,而且大大的提高了工作效率和項目開發周期,他還能嵌入彙編,您可以在關鍵的位置嵌入,使程式達到接近於彙編的工作效率。KEILC51標準C編譯器為8051微控制器的軟體開發提供了C語言環境,同時保留了彙編代碼高效,快速的特點。C51編譯器的功能不斷增強,使你可以更加貼近CPU本身,及其它的衍生產品。C51已被完全集成到uVision2的集成開發環境中,這個集成開發環境包含:編譯器,彙編器,實時作業系統,項目管理器,調試器。uVision2IDE可為它們提供單一而靈活的開發環境。

KeilμVision3

2006年1月30日ARM推出全新的針對各種嵌入式處理器的軟體開發工具,集成KeilμVision3的RealViewMDK開發環境。RealViewMDK開發工具KeilμVision3源自Keil公司。RealViewMDK集成了業內領先的技術,包括KeilμVision3集成開發環境與RealView編譯器。支持ARM7、ARM9和最新的Cortex-M3核處理器,自動配置啟動代碼,集成Flash燒寫模組,強大的Simulation設備模擬,性能分析等功能,與ARM之前的工具包ADS等相比,RealView編譯器的最新版本可將性能改善超過20%。

KeilμVision4

2009年2月發布KeilμVision4,KeilμVision4引入靈活的視窗管理系統,使開發人員能夠使用多台監視器,並提供了視覺上的表面對視窗位置的完全控制的任何地方。新的用戶界面可以更好地利用螢幕空間和更有效地組織多個視窗,提供一個整潔,高效的環境來開發應用程式。新版本支持更多最新的ARM晶片,還添加了一些其他新功能。
2011年3月ARM公司發布最新集成開發環境RealViewMDK開發工具中集成了最新版本的KeiluVision4,其編譯器、調試工具實現與ARM器件的最完美匹配。

KeilμVision5

2013年10月,Keil正式發布了keiluVision5IDE。

KEIL在中國

Keil的網站雖然沒有中文版本,但是Keil軟體卻被中國80%的硬體工程師使用,但凡與電子相關的專業,都會開始從單片機和計算機變成開始學習,而學習單片機自然會用到Keil軟體。目前,國內由米爾科技提供Keil的銷售和技術支持服務,他們是ARM公司合作夥伴,也是國內領先的嵌入式解決方案提供商。

基礎

KeilC51開發系統基本知識
⒈系統概述
KeilC51軟體提供豐富的庫函式和功能強大的集成開發調試工具,全Windows界面。另外重要的一點,只要看一下編譯後生成的彙編代碼,就能體會到Keil的優勢。下面詳細介紹KeilC51開發系統各部分功能和使用。
⒉KeilC51單片機軟體開發系統的整體結構
C51工具包的整體結構,uVision與Ishell分別是C51forWindows和forDos的集成開發環境(IDE),可以完成編輯、編譯、連線、調試、仿真等整個開發流程。開發人員可用IDE本身或其它編輯器編輯C或彙編源檔案。然後分別由C51及C51編譯器編譯生成目標檔案(.OBJ)。目標檔案可由LIB51創建生成庫檔案,也可以與庫檔案一起經L51連線定位生成絕對目標檔案(.ABS)。ABS檔案由OH51轉換成標準的Hex檔案,以供調試器dScope51或tScope51使用進行原始碼級調試,也可由仿真器使用直接對目標板進行調試,也可以直接寫入程式存貯器如EPROM中。
使用獨立的Keil仿真器時,注意事項
*仿真器標配11.0592MHz的晶振,但用戶可以在仿真器上的晶振插孔中換插其他頻率的晶振。
*仿真器上的復位按鈕只復位仿真晶片,不復位目標系統。
*仿真晶片的31腳(/EA)已接至高電平,所以仿真時只能使用片內ROM,不能使用片外ROM;但仿真器外引插針中的31腳並不與仿真晶片的31腳相連,故該仿真器仍可插入到擴展有外部ROM(其CPU的/EA引腳接至低電平)的目標系統中使用。

優點

⒈KeilC51生成的目標代碼效率非常之高,多數語句生成的彙編代碼很緊湊,容易理解。在開發大型軟體時更能體現高級語言的優勢。
⒉與彙編相比,C語言在功能上、結構性、可讀性、可維護性上有明顯的優勢,因而易學易用。用過彙編語言後再使用C來開發,體會更加深刻

教程

為了讓初學者更好地入門,筆者利用Keil提供的AGSI接口開發了兩塊仿真實驗板。這兩塊仿真板將枯燥無味的數字用形象的圖形表達出來,
.
.

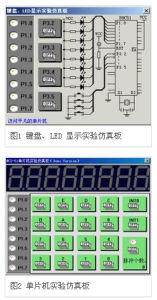

可以使初學者在沒有硬體時就能感受到真實的學習環境,降低單片機的入門門檻。圖1是鍵盤、LED顯示實驗仿真板的圖,從圖中可以看出,該板比較簡單,有在P1口接有8個發光二管,在P3口接有4個按鈕,圖的右邊給出了原理圖。

圖2是另一個較為複雜的實驗仿真板。在該板上有8個數碼管,16個按鍵(接成4*4的矩陣式),另外還有P1口接的8個發光管,兩個外部中斷按鈕,一個帶有計數器的脈衝發生器等資源,顯然,這塊板可以完成更多的實驗。
一、實驗仿真板的安裝
這兩塊仿真實驗板實際上是兩個dll檔案,名稱分別是ledkey.dll和simboard.dll,安裝時只要根據需要將這兩個或某一個檔案拷貝到keil軟體的c51\bin資料夾中即可。
二、實驗仿真板的使用
要使用仿真板,必須對工程進行設定,設定的方法是點擊Project->OptionforTarget‘Target1’打開對話框,然後選中Debug標籤頁,在Dialog:Parameter:後的編緝框中輸入-d檔案名稱。例如要用ledkey.dll(即第一塊仿真板)進行調試,就輸入-dledkey,如圖3所示,輸入完畢後點擊確定退出。編譯、連線完成後按CTRL+F5進入調試,此時,點擊選單Peripherals,即會多出一項“鍵盤LED仿真板(K)”,選中該項,即會出現如圖1的界面,同樣,在設定時如果輸入-dsimboard則能夠調出如圖2的界面。
第一塊仿真板的硬體電路很簡單,電路圖已在板上,第二塊板實現的功能稍複雜,其鍵盤和數碼顯示管部分的電路原理圖如圖4所示。下表給出了常用字形碼,讀者也可以根據圖中的接線自行寫出其它如A、B、C、D、E、F等的字形碼。除了鍵盤和數碼管以外,P1口同樣也接有8

.
.
個發光二極體,連線方式與圖1相同;鍵盤旁的兩個按鈕INT0和INT1分別接到P3口的INT0和INT1即P3.2和P3.3引腳,脈衝發生器是接入T0即P3.4引腳。

三、實例調試

.
.

以下以一個稍複雜的程式為例,說明鍵盤、LED顯示實驗仿真板的使用。該程式實現的是可控流水燈,接P3.2的鍵為開始鍵,按此鍵則燈開始流動(由上而下),接P3.3的鍵為停止鍵,按此鍵則停止流動,所有燈暗,接P3.4的鍵為向上鍵,按此鍵則燈由上向下流動,接P3.5的鍵為向下鍵,按此鍵則燈由下向上流動。
