概述
i.MX6UL開發板是基於NXP公司i.MX6UL/6ULL系列處理器的嵌入式開發板。i.MX6UL是一個高功效、高性價比的套用處理器系列，採用單個ARMCortex-A7核心，運行速度高達696MHz。i.MX6ULL在i.MX6UL的基礎上精簡了安全加密部分，主頻最高可達900MHz，更具性價比。i.MX6UL/6ULL系列的處理器提供多種存儲器接口，其中包括16位LPDDR2、DDR3、DDR3L、NANDFlash、NORFlash、eMMC、QuadSPI和各種其他接口，用於連線外圍設備。i.MX6UL開發板集成了4G模組接口，WIFI模組，LCD接口，攝像頭接口，雙網口等眾多外設接口，為工業/物聯網網關（IOTGateway）、DTU、HMI人機接口等套用提供了完善的開發資源。
核心板硬體說明

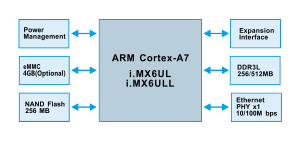

i.MX6UL核心板採用高密度高速電路板設計，並同時兼容i.MX6UL和i.MX6ULL系列處理器，在大小為37x39mm的板卡上集成了處理器、DDR、NANDFlash、eMMC、電源管理等電路。核心板與底板連線採用1mm間距的郵票孔焊盤相連，抗震動能力好，穩定可靠，同時具有更高的性價比。結構如下圖所示：
CPU:MCIMX6G2CVM05AB\MCIMX6Y2DVM05AA
記憶體：256MBDDR3
Flash：256MB
eMMC：4G
網口：10/100MPHY
底板硬體說明
電源輸入：12V直流電源輸入，支持3.81mm接線端子和DC接頭
攝像頭：1路攝像頭接口
RS232：1路RS232串口
RS385：1路RS485接口
Debug：1路TTL電平調試串口
網口：2路10/100M乙太網接口
USBOTG：1路MicroUSBOTG輸入接口
USBHost：2路USBHost接口
CAN：1路CAN接口
TF卡：1路4bitTF卡接口
音頻：1路音頻3.5mm輸出接口；1路雙聲道音頻3.5mm輸入接口
LCD：16位真彩色顯示接口
4Gmodule：MinipciUSBLTEmodule，SMA外置天線，板載商業級WIFI晶片
SIM卡座：1路SIM卡座
WIFIModule：SMA外置天線，板載商業級WIFI晶片

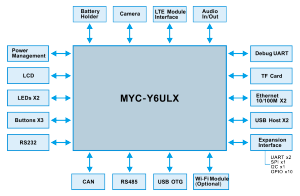

i.MX6UL開發板框圖尺寸圖

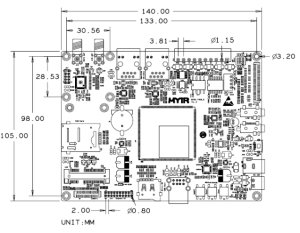

i.MX6UL開發板尺寸圖
