gcb,即發電機出口斷路器系統,適用於核電、火電和水電等各種類大型電廠。使用SF6介質滅弧,其技術成熟,性能可靠,目前產品短路開斷電流最高可達 210 kA。特別適合電廠的更新改造和技術改進項目。

基本信息

發電機出口斷路器

gcbgcb

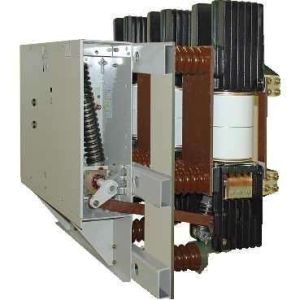

GCB (Generator Circuit-Breaker) 發電機出口斷路器

發電機出口斷路器系統適用於核電、火電和水電等各種類大型電廠。使用SF6介質滅弧,其技術成熟,性能可靠,目前產品短路開斷電流最高可達 210 kA。特別適合電廠的更新改造和技術改進項目。

帶發電機出口斷路器與不帶發電機出口斷路器的接線方式進行比較,如圖所示,歸納起來有以下優點:

1)機組啟動時,不需要由啟動變壓器引進市電,僅需斷開GCB,使廠用電受電。機組正常起、停不需切換廠用電,提高廠用電可靠性。

2)機組在發電出口斷路器以內發生故障時(如發電機、汽機、鍋爐故障),只需跳開發電機出口斷路器,減少機組事故時的操作量。

gcbgcb

3)對保護主變壓器、高壓廠用工作變壓器有利。對於主變壓器、高壓廠用工作變壓器發生內部故障時,由於發電機勵磁電流衰減需要一定時間,在發電機-變壓器組保護動作切除主變壓器高壓側開關後,發電機在勵磁電流衰減階段仍向故障點供電,而裝設發電機出口斷路器後由於能快速切開發電機開關,而使主變壓器受到更好的保護,這一點對於大型機組非常有利。另一個更有利的作用是:避免或減少了由於高壓開關的非全相操作而造成的對發電機的危害。對於發電機變壓器組接線,其高壓開關由於額定電壓較高(500KV),敞開式開關相間距離較大,不能做成三相機械連動,高壓開關的非全相工況即使在正常操作時也時有發生,高壓開關的非全相運行會在發電機定子上產生負序電流,而發電機轉子承受負序磁場的能力是非常有限的,嚴重時會導致轉子損壞。而目前的發電機出口斷路器在設計和製造中都考慮了三相機械連動,有效防止了非全相操作的發生。

4)發電機出口斷路器以內故障只需跳開發電機出口斷路器,不需跳主變壓器高壓側500KV開關,對系統的電網結構影響較小,對電網有利。

5)雖然初期投資大,但便於檢修、調試,縮短故障恢復時間,提高了機組可用率,同時每年可節約大量的運行費用。

目前由瑞士ABB公司生產的HEC-7型,為戶內型、金屬封閉、自冷、水平布置、SF6氣體絕緣 。
