YTN耐震壓力表

　概述

　YTN 系列耐震壓力表具有良好的抗振性能，特別適用於有機械振動和介質脈動的工作環境。可測量無爆炸危險、無結晶體、不凝固以及對銅合金不起腐蝕作用的液體、氣體、蒸氣等介質的壓力。

耐震壓力表的規格示意

□	-	□	□	□	□
YTN 系列耐振壓力表	-	60 - 壓力表直徑為 60 毫米 100 - 壓力表直徑為 100 毫米 150 - 壓力表直徑為 150 毫米	Z 軸向	T 帶邊	Q 前邊

　

耐震壓力表的技術參數

產品型號	YTN-60	YTN-100	YTN-150	YTN-200
公稱直徑	Φ 60	Φ 100	Φ 150	Φ 200
接頭螺紋	M4X1.5	M20X1.5
精確度等級	2.5	1.0 1.5
測量範圍	0-0.1 0-0.16 0-0.25 0-0.4 0-0.6 0-1 0-1.6 0-2.5 0-4 0-6 0-10 0-16 0-25 0-40 0-60
耐振等級	V . H . 4
使用環境條件	溫度 -40 ℃— 70 ℃； 相對濕度≤ 85 %

耐震壓力表原理

耐震壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

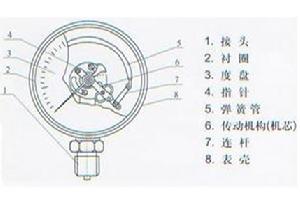

耐震壓力表內部結構圖

接濕部件材質：

1.黃銅/青銅、測量更大的壓力範圍：黃銅/合金鋼、黃銅/316不鏽鋼　

　2.316不鏽鋼/合金鋼

3.316不鏽鋼
