簡介
![WHDI無線影音傳輸器](/img/3/82f/nBnauM3X2YjMxYTN5QDNyIzN0QTMwADMwADMwADMwATMxAzL0QzL0QzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)

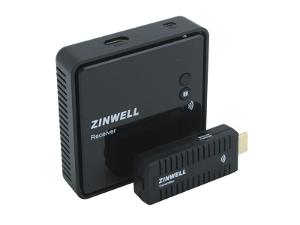

WHDI(Wireless Home Digital Interface ,即無線家庭數字接口)設定了一個無線高清晰度視頻連線的新標準。它提供了一個高品質,無壓縮的無線連線方式。其採用的MIMO技術和OFDM的調製方式能夠實現高達3Gbps的傳送速率。工作在4.9GHz~5.875GHz頻段,20MHz或40MHz通道,符合全球5GHz頻譜規定,範圍是30米之內,可穿透牆壁,並且延遲小於1毫秒。
WHDI支持新的設備,消費者連線其A/V設備和消費內容,範圍可以復蓋整個家庭,WHDI允許用戶連線在家庭中的任何源到任何位置展示。使用WHDI,在客廳的電視能顯示臥室里播放的藍光播放機,高清影碟機,廚房電視能顯示在家庭辦公室PC上的內容,以及遊戲娛樂可以在地下室投影儀玩樂,而無需移動遊戲機從孩子們的臥室或地下室。WHDI這一新標準,方便通過非壓縮高清視頻傳送,將視頻播放器獨立,多個室內高清視頻連線使用一種革命性的視頻數據機的辦法,支持復蓋整個家庭。
WHDI指定了高清視頻傳輸,以及音頻和控制。全面WHDI控制協定將使用戶能夠集中控制從家庭中的所有A/V設備,傳輸幾乎沒有延遲,用戶不會遇到聲音和視頻異步的問題,也可以利用WHDI連線網路娛樂音頻視頻遊戲。
AMIMON是無線家庭數字接口(WHDI)協會的發起成員,該組織由領先的消費電子廠商組成,旨在為多房間無線HDTV連線確定一項新的行業標準。
![WHDI無線影音傳輸器](/img/d/fbd/nBnauM3X4EDM3cTN5QDNyIzN0QTMwADMwADMwADMwATMxAzL0QzL2YzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)

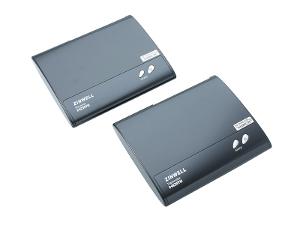

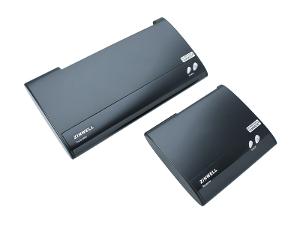

台灣兆赫電子股份有限公司(ZINWELL)2011年新推出了2款採用以色列AMIMON公司WHDI技術的無線影音傳輸產品,以其強大的技術核心結合兆赫自身領先的二次開發能力填補了無線高清影音傳輸行業的空白,其產品型號分別為ZWD-1222和ZWD-2422,採用以色列WHDI技術,用途是無線高清1080P無損音頻視頻傳輸,高清傳輸距離15-30米,具備一定穿牆能力,適用於各種高清場合,既可以顯示高清,也免除了布置HDMI線,並具備穿牆能力,非常適合配套高清投影機、家庭影院等設備解決企業和家庭用戶的各種高清無線方案。
WHDI特點
無壓縮的視頻傳送
![WHDI無線影音傳輸器](/img/b/d6a/nBnauM3XxgzNwIjN5QDNyIzN0QTMwADMwADMwADMwATMxAzL0QzL3IzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
WHDI技術與其他無線技術最為本質的區別在於,它能夠完全無壓縮的傳送全高清的音視頻流。目前通過無線方式傳送視頻主要通過兩種方式:一種是在發射端通過壓縮音視頻流進行無線傳送,在接收端解壓縮還原圖像的方式,以WIFI和UWB技術為代表。另外一種即通過無線方式直接傳送視頻源輸出的影視頻流到接收端,輸出圖像,以WHDI為代表。目前業界只有WHDI技術能夠實現。
傳送無延遲
由於WHDI技術提供了足夠的無線頻寬,無需通過壓縮的方式進行傳送,省卻視頻在壓縮和解壓過程中所耗費的時間,所以能夠保證傳送的影視頻完全沒有延遲。
解析度高達1080P
WHDI技術支持高達1920X1080P的視頻解析度。後續通過軟體的升級,可支持到2K X 4K的解析度。相當於4倍的1080P。
支持7.1聲道
除了能夠傳送全高清的視頻以外,WHDI技術能夠支持7.1聲道(PCM)的音頻傳送,採樣率高達24bit,192KHz。
100K的回傳信道
WHDI技術本身除了能夠傳送音視頻外,還提供了100K的回傳信道。該回傳信道設定的目的是為了能夠讓HDCP的控制協定在發射端和接收端之間進行相互驗證。目前國內WHDI模組製造商世盟公司通過該信道已經實現USB鍵盤滑鼠的回傳功能,即UWTC(USB Wireless Transmission Control)技術,同時掌握了多點觸摸的遠程控制技術。
支持HDCP2.0技術
HDCP組織單獨為WHDI技術設定了HDCP2.0的技術標準。HDCP2.0能夠允許用戶通過WHDI技術,實現一對多,多對多的HDCP 互動認證。即HDCP2.0技術允許一個具有內容保護協定的視頻源在多個顯示終端同時顯示。這在HDMI1.2標準中是完全不可能實現的。
WHDI實用方案
在家裝中,擁有家庭影音設備如電腦、機頂盒、DVD、藍光播放機、卡拉OK系統、筆記本、播放機、XBOX360遊戲機、PS3、WII遊戲機等家電固然讓你自豪,但是繁瑣的布線,頻繁的拔插線材一定讓你頭痛不已,終於有辦法實現解決了。HD Wireless穿牆技術在今天已成為現實, WHDI使廣大用戶不再受線纜的纏繞,輕鬆組建無線影音中心,廣泛套用於會議室,演講廳,報告廳,文藝舞台,家庭影音娛樂,KTV娛樂等場所。WHDI可以讓您在家庭娛樂的享受中實現牽線零煩惱、長距離無線傳輸、自動切換頻率、即插即用、非壓縮1080P的無線高清影音視頻盛宴!
WHDI支持高清傳輸距離7-15米內,由發射器和接收器組成,發射器接播放設備比如電腦、筆記本、藍光碟機、高清播放器、PS3等,接收器接顯示設備比如大螢幕液晶、高畫質電視機、高清投影機、家庭影院或者單純的音箱都可以。
1、會議室無線高清方案:現代化的企業會議室基本都配備了高清的顯示設備(高清液晶電視或高清投影機等),播放設備一般是移動性比較好的筆記本,開會時需要在會議室的大液晶上同步清晰的顯示筆記本播放的畫面和聲音。通過WHDI可以輕鬆完成,會議開始的時候就可以無線地將PPT、WORD、高清視頻音頻、大型廣告片等同步高清的傳輸到會議室的大螢幕液晶電視或者高清投影機上。一般的類似設備無法傳輸全高清的影音檔案和廣告片,容易受手機等干擾,而且需要驅動,這套方案是現代企業會議室布局的最佳方案,避免了有線布局,在傳輸全高清信號的最佳工作距離7-15米內,充分滿足一般會議用戶的需求。
2、家庭影院方案:很多中高端家庭都配備了家庭影院系統,通過 WHDI可以很好的利用家庭影院的播放設備,組建無線的家庭影音系統;設備連線順序一般是發射器接播放設備,接收器接功放,功放接電視機(或高清投影機)和音響。
3、多任務模式方案:家庭的客廳里大人需要用電腦處理公務,而孩子和家人則想用電腦看卡通片或電影;會議室裡面只有一台控制電腦,一方面需要用電腦播放企業宣傳片,另外一方面還要用電腦處理一些檔案。有了WHDI的多任務模式,一切都可以輕鬆完成。只要切換一下投影模式到拓展模式,客廳或者會議室的大螢幕液晶(或高清投影機)上就可以播放廣告片或者電影大片了,而自己卻可以在電腦上工作,互不影響。
4、無線藍牙鍵鼠方案:家庭的客廳安裝了WHDI,實現了無線高清傳輸,控制是通過電腦操控,有的時候可能用電腦控制不太方便,通過這套無線鍵鼠方案,就可以把電腦放一邊了,只要一個無線滑鼠或者一套迷你無線鍵滑鼠就可以輕鬆操控大屏液晶(或高清投影機)了,非常方便。
5、藍光碟機/高清播放器/PS3多媒體娛樂方案:很多家庭不僅有電腦,還有藍光碟機、高清播放器甚至PS3等高清播放設備,都可以通過 WHDI實現高清無線影音傳輸,感受大螢幕的高清震撼,帶來更好的家庭娛樂體驗。
6、音頻傳輸播放:有些客戶只需要高清傳輸視頻或者音頻,比如無線的將APE等無損格式歌曲傳輸到遠處的立體聲音響,欣賞高品質的音樂,也是可以的。本方案用來測試的是高端立體聲棒,3D立體聲非常絢麗。
7、強大的抗干擾能力:大部分客戶都會擔心是否容易被干擾,由於WHDI技術採用的是5G的國際頻率,而且機器本省帶有智慧型調頻抗干擾設計,所以無論是手機還是其他無線設備都不會對WHDI產生干擾,不會影響音質和畫質,無論是用來採集影音還是用在會議室等場合都是非常適合的。
無線投影品牌 | WHD-100 | WHD-200 | WHD-200U | ZWD-1222 | ZWD-2422 | ZWD-2822 | ZIN-2100 |
技術/頻段 | WHDI 4.9-5.9G | WHDI 4.9-5.9G | WHDI 4.9-5.9G | WHDI 4.9-5.9G | WHDI 4.9-5.9G | WHDI 4.9-5.9G | WIFI 2.4G |
傳輸速率 | 3Gbps | 3Gbps | 3Gbps | 3Gbps | 3Gbps | 3Gbps | 640Mbps |
是否支持3D | 是 | 是 | 是 | 否 | 否 | 否 | 否 |
可操作性 | 即插即用 | 即插即用 | 即插即用 | 即插即用 | 即插即用 | 即插即用 | 需安裝軟體 |
最大支持 解析度 | 1920*1080 | 1920*1080 | 1920*1080 | 1920*1080 | 1920*1080 | 1920*1080 | 1920*1080 |
支持視頻傳輸 | 支持1080P | 支持1080P | 支持1080P | 支持1080P | 支持 1080P | 支持1080P | 支持1080I.720P |
支持系統 | 電腦、 藍光機, | 電腦、 藍光機, | 電腦、 藍光機, | 電腦、 藍光機, | 電腦、 藍光機, | 電腦、 藍光機, | 電腦等 |
DVD/遊戲機 | DVD/遊戲機 | DVD/遊戲機 | DVD/遊戲機 | DVD/遊戲機 | DVD/遊戲機 | ||
軟體安裝 | 不需要 | 不需要 | 不需要 | 不需要 | 不需要 | 不需要 | 需要 |
輸出連線埠 | HDMI 兼容其他 | HDMI 兼容其他 | HDMI 兼容其他 | HDMI 兼容其他 | HDMI 兼容其他 | HDMI、色差 兼容其他 | HDMI 兼容其他 |
音頻輸出 | 支持7.1 | 支持7.1 | 支持7.1 | 支持7.1 | 支持7.1 | 支持7.1 | 支持立體聲 |
USB回傳 | 否 | 否 | 是 | 否 | 否 | 否 | 是 |
紅外回傳 | 否 | 是 | 是 | 否 | 是 | 是 | 否 |
傳輸距離 | 2-10米 | 2-20米 | 2-20米 | 2-12米 | 2-20米 | 2-20米 | 30米 |
延時 | <1ms | <1ms | <1ms | <1ms | <1ms | <1ms | 有延遲 |
穿牆性 | 無法穿牆 | 16cm磚牆 | 16cm磚牆 | 無法穿牆 | 16cm磚牆 | 16cm磚牆 | 簡單磚牆 |
產品前景
目前在無線高清傳輸領域套用的最成熟的應該是以色列AMIMION公司推出的WHDI技術,WHDI的目標是“以無線方式向所有顯示裝置傳送所有影像”。不僅是電視適配器,還考慮在會議使用的投影儀中嵌入WHDI。今後將個人電腦及平板終端的影像向電視傳送的產品會越來越多。而且,控制晶片的整合及小型化也會得到進一步推進。在通信模組實現小型化之後,WHDI還有望配備到智慧型手機上。
產品設備
ZWD-1222無線影音傳輸器基於WHDI無損壓縮技術核心,全面支持1080P&60Hz無線傳輸;適合小範圍空間內(會議室內、客廳里),建議距離7-10米;發射器小巧,僅8.5*8.2*3.3cm,類似煙盒大小,並採用USB供電設計,移動性好非常適合會議室使用。
ZWD-2422無線影音傳輸器基於WHDI無損壓縮技術核心,可以同時接2個高清播放設備(電腦、筆記本、藍光碟機、高清播放器、PS3等),同時輸出到2台高清液晶顯示器或者高清投影機等,適合家庭等複雜環境使用,建議距離10-30米。通過遙控器可以切換播放信號源,通過紅外耦合器可以加強播放設備的遙控性。
ZWD-2822無線影音傳輸器基於WHDI無損壓縮技術核心,發射器有4路HDMI進+2路色差進+2路左右聲道進+1個HDMI出,可以同時接更多不同類型的播放設備,適合更高級的場所使用。建議距離10-30米,適合更複雜和專業的場合使用。
WHD-100無線影音傳輸器基於WHDI 2.0無損壓縮技術核心,經過HDMI 1.4嚴格認證,無需驅動即插即用,除了可以無線傳輸全高清1080影音,還獨家增加了對於3D的支持,無延時;對於3D遊戲玩家來說是非常適合的;同時更加簡約時尚的設計更符合現代家庭的布局需求。
WHD-200無線影音傳輸器是WHD-100的加強版,增加了對1080P&3D的支持,傳輸距離更遠,接口更豐富,是現代高端家庭無線影音傳輸的最佳選擇。新推出的WHD-200U還增加了USB回傳功能。
