一。基本介紹
TPX耐高溫阻膠離型膜最早是由積水公司開發出來的，採用流延工藝將三井公司牌號為MX002的TPX薄膜與住友公司的VLDPE進行五層共擠出複合薄膜，外面兩層是TPX薄膜，中間是PE薄膜。主要用於FPC柔性電路板壓合用，TPX耐高溫阻膠離型膜俱有良好的耐溫性，填充性和分離性，有效地提高了FPC柔性電路板的合格率。
TPX耐高溫阻膠離型膜主要品牌有：百強、埃爾泰克、聖戈班、廣惠、三井、積水、住友、Bench、Airtech、Growing、Sekisui、DuPont、Sumitomo等.
TPX二。常用型號規格對照表
MTX25-002T:25μm×W:540mm×L:2000M
DXD40-BEBT:40μm×W:540mm×L:1500M
DXD60-CHCT:60μm×W:540mm×L:1000M
DXD85-CLCT:85μm×W:540mm×L:600M
DXD120-DPDT:120μm×W:540mm×L:400M
DXD150-ERET:150μm×W:540mm×L:300M
DXD200-FUFT:200μm×W:540mm×L:200M
DXD260-GXGT:260μm×W:540mm×L:100M
KXD200-TFDT:200μm×W:540mm×L:200M
TXC260-CXGT:260μm×W:540mm×L:100M
三。主要性能優點
1.防止FPC產品間相互轉印.
2.減少操作工序,提高工作效益.
3.控制焊盤和金手指溢膠.(可控制在2mil以下)
4.產品無矽油和增塑劑,防止FPC二次污染.
5.耐高溫熱電阻,熔點高於235℃以上.
6.防止靜電產生,提高產品性能.
7.無鹵素附合環保要求.
8.耐化學性,低吸水率.
9.防止高精密FPC壓合不實,控制起泡.
10.與單張多層膜相比,可防止操作失誤.
四。規格物性表
項目 規格 結果 標準
外觀 平整，顏色一致，無明顯缺陷及異物 OK 廠內規範
厚度(μm) 120±12 OK 廠內規範
密度(g/cm3) 1.051 1.051 廠內規範
抗拉強度(MPa) MD 23℃/50%RH 59 ASTMD882-3
TD 23℃/50%RH 48 ASTMD882-3
斷裂伸長率(%) MD 23℃/50%RH 110.00 ASTMD882-3
TD 23℃/50%RH 100.00 ASTMD882-3
尺寸穩定性(%) MD 80℃/30min 2 ASTMD1204-78
TD 80℃/30min -1 ASTMD1204-78
熔點 TPX ℃ 210.00 ASTMDE794-85
EVA ℃ 120.00 ASTMDE794-85
軟化點 EVA ℃ 60.00 ASTMDE794-85
氧氣透過率 cm3/m2/天/atm 105.00 23℃,60/70%RH
水蒸汽透過率 g/m2/天/atm 23.00 38℃,90%RH
霧度 % 3.20 ASTMD1003
光澤度 % 125.00 ASTMD2457
保存時間 25℃/65%RH 12Months 廠內規範
五。快壓工藝條件
預壓：溫度160℃、壓力130kg/㎝2、時間10S；
成型：溫度175℃、壓力130kg/㎝2、時間110S；
熟化：溫度150℃、時間80min；

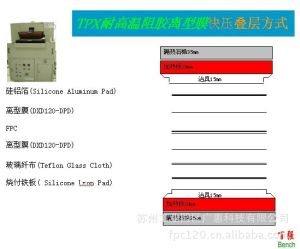

六。快壓疊加方式
FPC七。傳壓工藝條件
1、第一波段：溫度120℃、壓力20kg/㎝2、時間1min；
2、第二波段：溫度130℃、壓力50kg/㎝2、時間3min；
3、第三波段：溫度130℃、壓力80kg/㎝2、時間10min；
4、第四波段：溫度155℃、壓力135kg/㎝2、時間80min；
5、第五波段：溫度100℃、壓力135kg/㎝2、時間1min；
6、冷壓波段：壓力135kg/㎝2、時間45min。

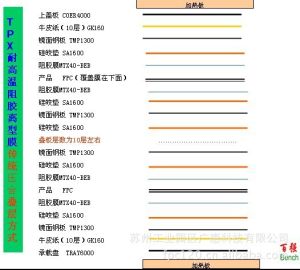

八。傳壓疊合方式
PCB
