前蘇聯軍隊在1963年選中了由德拉貢諾夫設計的狙擊步槍代替莫辛·納甘狙擊步槍,稱為CBД(Снайперская Винтовка Драгунова)狙擊步槍,英文為SVD(Snayperskaya Vinyovka Dragunov),通過進一步的改進後,在1967年開始裝備部隊。除前蘇俄外,埃及、南斯拉夫、羅馬尼亞等國家的軍隊也採用和生產SVD。中國仿製的SVD為1979年定型的79式狙擊步槍及改進型85式。

基本信息

發明背景

德拉貢諾夫SVD的設計者其本身就是一個優秀的射擊選手,在射擊比賽中取得過很好的成績。1958年,德拉貢諾夫接受了一個挑戰————設計一種半自動的狙擊步槍,他運用射手的的靈感,解決了提高設計精度的諸多難題。他的SVD最終擊敗了包括卡拉尼科夫在內的其他競爭者,如今“德拉貢諾夫”已經成為蘇/俄制狙擊步槍的代名詞。

狙擊步槍

SVD狙擊步槍SVD狙擊步槍

SVD狙擊步槍,即德拉貢諾夫狙擊步槍,俄文名為“Снайперская Винтовка Драгунова”(Snaiperskaia Vintovka Dragunov,英文Sniper Rifle Dragunov) . 俄國SVD狙擊步槍。該槍由前蘇聯設計師德拉貢諾夫借鑑AK步槍的可靠設計而研發的一種狙擊步槍。該槍可以發射兩種7.62X54R彈藥,分別為普通彈和7N1狙擊彈。具有非常強的穿甲能力。早期的SVD狙擊步槍為發射普通彈設計,槍管纏距為320毫米,後來為了適應發射更精準的7N1狙擊彈,纏距被縮短到240毫米,結果使得SVD狙擊步槍在發射普通彈時精度很差。從而使人誤認為它其實是一支精確射擊步槍,一名美國陸軍狙擊手曾說過:“在的術語中,SVD不算是一種真正意義上的狙擊步槍,但它被設計、製造得出奇的好,是一種極好的延伸射程的班組武器。”然而美國在測試SVD狙擊步槍時使用的是普通彈,所以這個結論還是值得商榷的。

規格參數

產地:前蘇聯

口徑:7.62 mm

彈藥:7.62x54mmR步槍彈

彈匣容量:10發

自動方式:導氣式

閉鎖方式:槍機迴轉閉鎖

全長:1220 mm

槍管長:620 mm

彈頭初速:828 m/s

瞄準鏡:PSO-1型

機械瞄具:1200 m

瞄具射程 光學瞄準鏡:1300 m

夜視瞄準鏡:300 m

有效射程 800m

最大殺傷射程:1300 m

槍口動能:3302 Joule

不含瞄準鏡和空彈夾重:3.7 kg

含瞄準鏡和空彈夾重:4.3 kg

含瞄準鏡全寬:88 mm

含瞄準鏡全高:230 mm

重量:4.31 KG

武器介紹

儘管SVD從外觀上與AK47有幾分相似,但是兩者的結構卻完全不同,只有槍機的閉鎖原理是相同的. SVD簡單的認為是AK47非放大版,是很不專業的. 其實羅馬尼亞的PSL狙擊步槍,南斯拉夫Zastava M76狙擊步槍跟AK47的血緣關係更親近. 由於SVD發射的7.62x54mmR步槍彈是突緣彈,而且威力比AK47配用的7.62x39mm M43彈威力大得多,因此槍機機頭要重新設計,並強化以承受高壓。發射機構安裝在專門的發射機座上面,而不是像AK那樣直接裝在機匣上. 整套發射機構可以完整地拆下來,獨立維修養護,可以整套零件更換,不損壞機匣,避免長時間使用機匣磨損造成的間隙. 主要零件是擊錘、單發槓桿以及靠機框控制的保險阻鐵,有單獨的擊錘簧和扳機簧。

為了提高精度,SVD的導氣活塞與AK47的不同,AK47的活塞與槍機框成一整體,而SVD採用短行程活塞的設計,導氣活塞單獨地位於活塞筒中,在火藥燃氣壓力下向後運動,撞擊機框使其後坐,這樣可以降低活塞和活塞連桿運動時引起的重心偏移,從而提高射擊精度。機框後坐時的開鎖原理與AK相同,開鎖後的一切拋殼、復進、裝填動作也與AK基本相同。

使用中使用中

槍管前端有瓣形消焰器,長70mm,有5個開槽,其中3個位於上部,2個位於底部。這樣,從消焰器上部排出的氣體比從底部排出的多,實際效果是槍口下壓從而在一定程度上減輕槍口上跳。另外消焰器的前端呈錐狀,構成一個斜面,一部分火藥氣體擋住並使之向後,以減弱槍的後坐。在準星座下方有一個刺刀座,可安裝刺刀這一點與絕大多數的狙擊步槍都不一樣。

在導氣管前端的氣室有一個氣體調節器,用來調整火藥燃氣的壓力。在平常環境及保養良好的情況下,調節器設在“1”的位置上,但當使用環境惡劣或戰爭上無法正常保養,造成導氣管積碳過多影響正常操作時,可以調節器設在“2”的位置上,增加推動活塞的壓力。

⒎62x54mmR步槍彈其實從帝俄時期就已經開始使用,現在通常作為機槍彈使用,不過SVD所配用的卻是同規格但專門開發的 7N1狙擊彈,精度更高,威力更大,在1000m距離上仍有很強的殺傷力,另外還有專用的曳光穿甲燃燒彈。當然,SVD也可以發射普通的7.62x54mmR步槍彈。

由於7.62x54mmR步槍彈有突出的底緣,使用普通的雙排彈匣會引起子彈互相鉤掛,引發供彈故障. 因此SVD的彈匣口部,前半段較寬,後半段較窄. 這樣就不能像普通雙排彈匣那樣直接壓彈,子彈必須從彈匣中部壓進去,然後往後推,這才能裝到位. 這就保證了一發子彈的邊緣壓住下一發子彈的邊緣,不引起供彈故障。

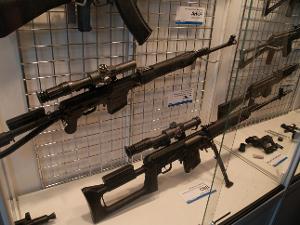

展覽中展覽中

事實上,SVD早期設計的纏距為320mm,後來才縮短到240mm,這樣的改變使發射普通彈時精度有所下降,並使槍口初速從830m/S降低到810m/s。這樣做主要是為了配合新開發的專用狙擊彈、曳光穿甲燃燒彈所需要的最大自轉速度,以提高發射這些專用彈藥時的彈道性能,所以SVD發射7N1彈時初速仍為830m/s。

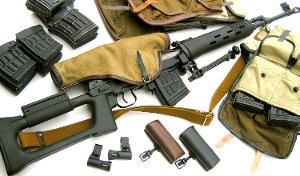

後期生產的型號後期生產的型號

SVD的槍托設計是把一般的木質槍托握把的後方及槍托的大部份都鏤空,既減重量,又能自然形成直形握把,槍托抵肩的質心也比較接近槍管軸心線,能更好地控制槍口上跳。在槍托上有一個可拆卸的貼腮,槍托長度不可調。後來生產的SVD改用玻璃纖維複合材料槍托。SVD的扳機護圈較大,士兵戴棉、皮手套也可射擊。

SVD的製造工藝較複雜,但重量很輕,而且在同級狙擊槍中精度相當高,配用7N1彈可達到1.5 MOA的散布精度。

瞄準裝置

PSO-1瞄準分劃PSO-1瞄準分劃

SVD狙擊步槍上有兩種不同的瞄準裝置,一是弧形表尺與圓柱準星組成的機械瞄具,表尺分劃從0到1200m每100m一個分劃,瞄準基線長587mm。另一種瞄具,也是主瞄具,是放大4倍的PSO-1型瞄準鏡(Pritsel Snaipersky,Optichesky),視場6度,物鏡直徑24mm,安裝在機匣左側。瞄準鏡座的安裝不影響射手在緊急情況下使用機械瞄具。PSO-1瞄準鏡內部的分劃板可用於測距。當射手捕捉到位於水平線和測距曲線之間1.7m高的目標時,他可以在測距曲線上部的一個分劃上看到相應的目標距離。此時,射手只要調整距離調節手輪就可以彈道修正到測定的距離上,從而達到非常高的命中機率。

距離調節手輪刻度從0到10,對應射程為0~1000m,每個刻度間隔100m. 在刻度4(400m)以後,每個刻度中間還有一個定位,分別對應450m,550m,650m,950m。在瞄具內部分劃板上除主分劃外,在鉛垂方向下方還有3個分劃,每100m一個分劃。所以,用PSO—l瞄準鏡瞄準,最大射程可達1300m。

分劃板左右兩側各有10密位的刻度,可以用於估算提前量. 風偏修正手輪的調節範圍是左右各10密位,每個刻度對應0.5密位。

PSO-1型瞄準鏡中,還安裝有紅外線感光屏,通過照明開關上方的手柄控制,白天可以收起感光屏(手柄水平位置),讓出瞄準光路;夜間可以感光屏接入光路中(手柄垂直位置),可以發現敵人的主動紅外光源,例如紅外探照燈,但不能算作真正的夜視儀。

瞄準鏡上有光源和電池,夜間可以照亮分劃板。由於SVD的機匣就是AK式的,因此瞄準鏡的安裝座只能裝在機匣左側,清潔拆卸時必須先取下瞄準鏡。

SVD在600米距離上的散布為395mm,相當於在600碼距離散布為14.17英寸,而北約國家對狙擊步槍的要求是15英寸。為了提高狙擊步槍的精度,SVD還需要專門的彈藥,由維克多·薩貝爾尼科夫(Victor Sabelnikov)帶領著一組蘇聯工程師設計了一種鋼芯結構的7N1專門狙擊彈,鋼殼,彈頭重9.8g,發展藥重3.1g,SVD使用這彈藥時的射擊精度明顯比使用現有的普通槍彈要準確得多。近幾年又生產了一種7N14狙擊彈,彈頭重9.72g,精度進一步提高。

含PSО-1瞄準鏡全寬 88 mm

含PSО-1瞄準鏡全高 230 mm

瞄具射程 機械瞄具 1,200 m (1,313 yards)

光學瞄準鏡 1,300 m (1,422 yards)

夜視瞄準鏡 300 m (328 yards)

含PSО-1瞄準鏡和空彈匣重 4.3 kg (9.4 lb)

不含瞄準鏡重 3.7 kg

衍生型號

SVD-S,金屬摺疊槍托,獨立的手槍小握把,黑色聚合物護木. 喇叭形的槍口消焰器,不能安裝刺刀. 儘管總長減短了(1135mm全長/815mm折托),但是由於使用了重型的厚壁槍管,重量反而增加到4.68kg。

SVU (OTs-03) 與SVU-AS (OTs-03AS), Ukorochennaya在SVD基礎上改進的無托式狙擊步槍. 口徑 7.62x54mm R,有半自動型(SVU) 和半/全自動型(SVU-AS). 能安裝消音器,空槍重 4,4 kg(SVU) /5,5 kg (SVU-AS),全長 900 mm,槍管長 520 mm,射速650 發/分(SVU-AS) 。

SVDK,SVD的放大版,口徑 9.3x64mm(一種德國的古老槍彈),全長 1250mm,槍管長 620mm,不帶瞄準鏡重 6.5 kg,彈匣容量10發。

彈藥

7N1狙擊彈

SVD口徑為7.62mm,適用莫辛-納甘 1908年式7.62x54mmR步槍彈. 現役的蘇式槍彈種類有:

7N1彈頭結構7N1彈頭結構

7N1狙擊彈 SVD的標配彈藥,初速為 830m/s,彈頭重 9.85克/152 gr(1 gr=0.0648克). 1950年代末期為SVD配套研發的產品,可以通過外包裝跟其他的7.62x54mmR步槍彈區別開. 300米距離 20發彈散布在直徑 16cm的圓內,在250米距離可以擊穿10mm厚的Grade 3鋼板. 7N1彈彈頭為銅被甲鋼芯彈頭,彈頭前部為錐形的鋼芯,彈頭後部是鉛柱,彈尖留有數毫米的空隙. 命中目標後,鉛柱會擠壓鋼芯,鋼芯壓縮前部的彈尖空隙,導致彈頭重心移位而發生翻滾,擴大對人體的殺傷效果。

7N14狙擊彈

為SVD設計的新型專用狙擊彈藥,於1999年開始取代老的 7N1狙擊彈. 7N14槍彈為鉛芯彈,彈頭重 9.78克/151 gr,精度上要高於7N1鋼芯彈. 7N14僅裝備俄聯邦軍,從未有出口。

7N13鋼芯彈

初速830m/s,彈頭重9.56克. 在250米距離有90%的幾率擊穿10mm厚的Grade-2P鋼板,而在300米距離的擊穿幾率只剩下25%。

57-BZ-323(B-32)穿甲燃燒彈

7N1狙擊彈7N1狙擊彈

初速810m/s,彈頭重10.39克. 在200米距離有80%的幾率擊穿10mm厚的Grade-2P鋼板,並引燃油箱內的燃料. 可以通過塗成紅黑色的彈尖識別。

7T2M(T-46M)曳光彈

初速800m/s,彈頭重9.65克. 彈尖綠色。

57-N-323S普通彈

又稱 LPS鋼芯輕尖彈(俄文 ЛПС),初速830m/s,彈頭重9.60克. 300米距離20發彈散布在直徑48cm的圓內,中國仿製的稱為53式步機槍彈。

SVD可以使用的彈藥種類相當齊全. 在伊拉克,伊武裝人員甚至把SVD當作"反器材步槍"使用. 武裝人員利用房屋的掩護,可以靠近美軍到200米以內的範圍,配合穿甲彈,可以對身穿防彈衣的美軍士兵構成致命的威脅,甚至能輕易擊穿沒有裝甲防護的悍馬。

俄軍方稱淘汰SVD狙擊步槍使用外國產品

據俄羅斯軍事工業綜合體網站2011年9月19日,俄羅斯國防部計畫全面淘汰具有傳奇色彩的SVD“德拉古諾夫”7.62毫米狙擊步槍。俄軍方認為,口徑8.61毫米的狙擊步槍更能適合現代作戰條件,使用0.338 Lapua Magnum狙擊彈藥(為美國在上世紀八十年代末牽頭開發的一種專門面向精確狙擊武器使用的彈藥)的8.61毫米狙擊步槍在精度和射程上均要優於標準的7.62毫米口徑SVD步槍。

俄聯邦武裝力量總參謀長兼國防部第一副部長尼古拉·馬卡羅夫大宣稱,俄軍工企業現在已無法生產出軍方所需口徑的步槍,今後會從國外進口這種口徑的狙擊武器。

據悉,共有英國、芬蘭、美國和德國的約10家武器公司生產發射0.338 Lapua Magnum狙擊彈藥的步槍,其中的部分產品,如英國的AWM-F和芬蘭的TRG22狙擊步槍已裝備俄聯邦安全局下屬的特戰分隊。

與前蘇聯時期研製的SVD系列步槍相比,西方生產的8.61毫米口徑新型狙擊步槍在各項指標上均出色得多,例如,英國AWM-F的射程達1500米,而SVD只有800米。俄軍方認為,這一差距在戰場上足以影響狙擊手的生存率。

俄國防部發言人在接受《訊息報》採訪時指出:“‘德拉古諾夫’狙擊步槍是一種出色的武器:它輕便、射速快且可靠。但在條件下,該槍已無法勝任所擔負的任務。”

不過,負責SVD生產的伊孜瑪什公司仍在竭力挽救這一著名品牌的聲譽,其已研製出多款發射8.61毫米彈藥的狙擊步槍,並且向軍方進行了展示。SVD狙擊步槍的發明者——葉甫蓋尼·德拉古諾夫之子阿列克謝·德拉古諾夫在伊孜瑪什公司從事新型武器研製,他指出,該企業再有大約一年時間便可生產出一種全新的狙擊步槍。

阿列克謝·德拉古諾夫強調說:“簡單地SVD改為8.61毫米口徑是行不通的。在此過程中可能會放棄SVD的結構,轉而製造一種全新的武器。一切均取決於任務。”

他認為,現在面臨的選擇並不在於射程和口徑,而在於射速和裝彈方式。德拉古諾夫指出:“美國狙擊步槍在阿富汗的表現非常清楚地表明,自動步槍比手動裝彈的步槍要更為符合實際需要。”

自動裝彈是SVD狙擊步槍的一個主要優點,能夠在近距離射擊中保持火力的持續性。該槍所配彈夾容量為10發,而西方同類步槍的彈夾容量通常不超過5發,大多數遠距離狙擊步槍甚至都是手動裝彈的。

需要指出的是,狙擊作戰近年來越來越受到俄軍方的重視。俄軍總參謀長馬卡羅夫曾在9月12日宣布,俄今後會在每個旅(俄陸軍共下轄85個旅)中均設立一支獨立的狙擊手分隊,以提升對敵實施精確打擊的效率,尤其是在城市作戰條件下。

使用國列表

阿布哈茲

阿富汗

阿爾及利亞

阿爾巴尼亞

亞美尼亞

亞塞拜然

孟加拉

白俄羅斯

玻利維亞

波赫

保加利亞 捷克 中國 高棉 哥斯大黎加 古巴 埃及 芬蘭 喬治亞 德國
匈牙利 印度 伊朗 伊拉克 以色列 哈薩克斯坦 吉爾吉斯斯坦 科索沃 寮國 拉脫維亞
利比亞 黎巴嫩 馬達加斯 馬其頓 馬爾他 蒙古 摩爾多瓦 朝鮮 尼加拉瓜 巴基斯坦
波蘭 俄羅斯 羅馬尼亞 斯洛伐克 索馬里 蘇丹 斯里蘭卡 敘利亞 土耳其 烏克蘭
土庫曼斯坦 烏茲別克斯坦 委內瑞拉 塔吉克斯坦 越南 葉門 辛巴威

流行文化

電影

2002年-反恐戰線(Voyna):車臣武裝份子所使用。

2003年—大逃殺2(Battle Royale II: Requiem):被櫻井早紀所使用。

2009年—神槍手(The Sniper):北方工業85式狙擊步槍被凌靖所使用。

電視劇

2011年-反擊第2季(Strike Back :Season 2):型號為SVD及SVD-M,被麥可.斯通布里奇及恐怖份子所使用。

電子遊戲

2004年戰地風雲1942 模組:Desert Combat(Battlefield 1942 MOD:Desert Combat),為“軸心國”武器。

2005年戰地2(Battlefield 2)

2007年反恐精英Online(Counter-Strike Online):隨遊戲登場武器,型號為“SVD-M”,為恐怖份子的一款可用武器。而在殭屍模式3中被男英雄使用的“SVDEX”是以SVD-M作基礎。改進之處包括:裝上類似反器材步槍的槍口制退器、透過皮卡汀尼導軌裝上EOTech全息瞄準鏡、在護木下裝上M203榴彈發射器及採用20 發彈匣等。

2007年神秘海域:德雷克船長的寶藏(Uncharted: Drake's Fortune):遊戲中唯一的狙擊步槍,命名為“龍式狙擊步槍”。

2008年AVA Online(Alliance of Valiant Arms)

2009年神秘海域2:縱橫四海(Uncharted2: Among Thieves):遊戲中唯一的狙擊步槍,命名為“龍式狙擊步槍”,奇怪地只有敵人使用時才有並且使用雷射瞄準器。

2010年決勝時刻:黑色行動(Call of Duty: Black Ops):型號為“SVD”,命名為“德拉古諾夫”,被蘇軍、北越軍及越共使用。在線上模式於等級3解鎖,並可使用ACOG瞄準鏡、夜視瞄準鏡、高倍率瞄準鏡、消音器及延長彈匣(增至15 發)。此武器在殭屍模式亦有出現,並有稱為“D115 Disassembler”的改型。

《決勝時刻》(Call of duty)系列的《現代戰爭》系列三部曲:

2007年使命召喚4:現代戰爭(Call of Duty 4: Modern Warfare):型號為“SVD”,命名為“德拉古諾夫”,被中東武裝民兵、俄羅斯保皇黨及極端民族主義者所使用。在線上模式於等級22解鎖,並可改用ACOG瞄準鏡。

2009年使命召喚:現代戰爭2(Call of Duty: Modern Warfare 2):只在單機模式出現。型號為“SVD”,命名為“德拉古諾夫”,被阿富汗武裝民兵、極端民族主義份子、俄羅斯空降兵及巴西武裝匪徒所使用。

2011年使命召喚:現代戰爭3(Call of Duty: Modern Warfare 3):型號為“SVD-M”,命名為“德拉古諾夫”故事模式及生存模式之中被美國三角洲部隊及非洲武裝民兵所使用。在線上模式於等級12解鎖,並可使用ACOG瞄準鏡、夜視瞄準鏡、高倍率瞄準鏡、心跳探測儀、消音器及延長彈匣(增至15 發)技能。而在生存模式則於等級16解鎖,價格為$2,000。

2011年戰地3(Battlefield 3)為俄軍偵察兵基本武器。

2012年決勝時刻:黑色行動2(Call of Duty :Black Ops 2):型號為“SVD”,命名為“德拉古諾夫”,在單機模式中登場。

2013年孤島驚魂3 這種久經沙場的半自動狙擊步槍可以被看做更精準和威力更強的AK47。

動畫

2002年-神槍少女(GUNSLINGER GIRL)。

2006年-黑礁(Black Lagoon)(第一季),出現於巴拉萊卡的回憶中。

輕小說

2008年-緋彈的亞里亞(Aria the Scarlet Ammo):被巴斯克維爾(小隊)隊員蕾姬(レキ,聲優:石原夏織)所使用,瞄準鏡內藏有設定為在狙擊瞬間把看到的情景記錄下來的照相機(輕小說第六卷及第十二卷的封面即是蕾姬拿SVD的的全身像)

技術數據

口徑:7.62mm

初速:830m/s

配用彈藥:7.62x54mm

有效射程:1000m

射速:30發/min

全槍重:(槍自重)3.8kg

(帶鏡,墊)4.4kg

全槍長:帶刺刀1368mm

不帶刺刀1220mm

全槍寬:170mm

全槍高:178mm

瞄準鏡:重量:0.5kg

放大率:4倍

視角:6度
