SPD[智慧型配電系統]

智慧型配電系統是按用戶的需求，遵循配電系統的標準規範而二次開發的一套具有專業性強、自動化程度高、易使用、高性能、高可靠等特點的適用於低壓配電系統的電能管理系統。通過遙測和遙控可以合理調配負荷，實現最佳化運行，有效節約電能，並有高峰與低谷用電記錄，從而為能源管理提供了必要條件。同時對電能按照明插座用電、動力用電、空調用電、特殊用電進行分項計量分析。最大程度滿足用戶對系統靈活性和可伸縮性的要求。運行環境其硬體：PIII/1G以上配置，512M記憶體。

基本信息

• 中文名：智慧型配電系統
• 其他外文名：SPD

• 目的：最佳化運行
• 作用：節約電能
• 方式：遙測和遙控

套用技術

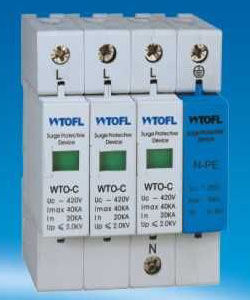

SPD/電源電涌保護器

SPD智慧型配電系統集面向對象技術、組件技術、網路技術、網際網路技術、資料庫技術、可視化技術、中間件技術、智慧型電器技術、抗干擾技術、可靠性技術和跨平台技術於一體。該系統具有自診斷和自恢復功能，保證系統的安全運行。系統功能根據用戶需求可方便地擴展，最大程度滿足用戶對系統靈活性和可伸縮性的要求。

運行環境

硬體平台：PIII/1G以上配置，512M記憶體；
列印設備：支持Windows或其他作業系統的各種印表機；
顯示設備：32k增強色，解析度1024x768以上；
作業系統：windows、Unix、linux；
開發工具：MicroSoftVisualstudio2008、EclipseCDT；
支持庫：ACE_wrappers、ICE；
歷史資料庫：MySQL、SQLServer、Oracel；

功能

可靠性：採用守護進程，保證軟體的自診斷和故障自恢復。
擴展性：物理分散，功能集中，以保證節點功能的擴展。
實時性：高吞吐量、高並發和低延遲的網路I/O，以達到電信級別。
安全性：系統的容災和容錯能力。
大容量：承載大量數據的存儲/訪問。
持久化：資料庫伺服器負責各個子系統中必要數據的持久化。
WEB功能：通過網際網路，可使用IE遠程瀏覽SPD-9100智慧型配電監控管理系統的實時信息、報表、曲線、預告和故障信息、操作記錄等。

特點

冗餘結構：取消傳統意義的主備機概念，保證系統的穩定運行。
模組化設計：以外掛程式的方式增加不同的規約程式，故障點快速定位和易擴展。
切換管理：能夠適應各種故障下的自動/手動切換，保證系統的安全性。
易維護性：圖形編輯、資料庫修改、套用資料庫建立、設備增減和全景數據的瀏覽。
操作安全：數據存儲、數據恢復和持久化的操作記錄與存儲。
可視化：系統數據實時顯示，預告信息及時提示，豐富的報表、曲線和圖形。

軟體界面

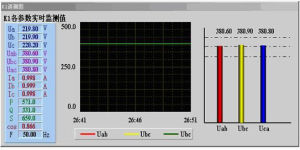

數據採集

Acrel-3000數據採集
Acrel-3000可採集和處理電力系統常用的各種遙測量、遙信量、脈衝量等。如：遙測量：電壓、電流、有功、無功等；遙信量：開關狀態、刀閘位置、保護動作信號、事故跳閘總信號、預告信號等；脈衝量：電度量、周波、時間量、設備參數、保護定值等；非電量：溫度、壓力、濕度、火災報警、防盜報警等。
報警處理
事件報警：包括開關量報警，模擬量越限報警。當產生報警時，可自動推出報警視窗，列表顯示報警信息，在報警視窗中，可完成瀏覽、篩選、確認等操作；報警產生時，可同時進行聲光、語音等報警；可列印報警記錄。

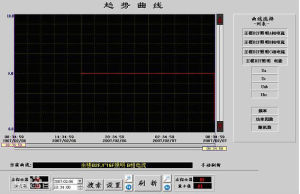

趨勢圖顯示

趨勢曲線圖顯示
Acrel-3000可實現電壓、電流、功率等電參數的實時和歷史趨勢曲線顯示，對某一時刻的電參數變化進行查詢。
趨勢圖顯示
Acrel-3000可根據現場的設備安裝情況及布局將其用圖形界面形象的表示出來，圖為低壓系統的配電圖。
實時報表顯示
Acrel-3000可進行報表的查詢和列印，包括有三相電流、三相電壓，功率因數、等參數的查詢和列印。
月抄表數據的查詢Acrel-3000顯示某個月的電錶數據，可進行自定義查詢，列印輸出。
系統運行狀況圖Acrel-3000系統開關量、模擬量、脈衝量一覽表，記錄開關量變位動作次數，系統各保護裝置保護投退表、保護定值表、各微機裝置內信號表，系統安全運行天數。系統各脈衝電量讀取，日、月、年統計一覽表等。
顯示現場系統設備當前的運行狀態及系統運行信息。
Acrel-3000系統性能指標
&sup2;平均無故障工作時間>30000小時；&sup2;遙測傳送時間<3S；
&sup2;遙信量：遙信變位時間<3S，遙信正確率100%；
&sup2;遙控、遙調：遙控、遙調傳送時間<3S，遙控正確率100%；
&sup2;螢幕畫面調用回響時間<3S；
&sup2;告警回響時間<2S；
&sup2;畫面實時數據更新時間<3S；
&sup2;開關量在資料庫中更新時間<2S；
&sup2;模擬量在數據庫中更新時間<2S；
&sup2;系統容量根據硬體配置的擴充無限擴容。
