作用
S13立體卷鐵芯變壓器提高了電壓質量和供電的可靠性，是有利於環保的綠色節能設備，為城鄉電網技術改造工程中推廣使用的最新產品。S13-M.RL、S11-M.RL系列全密封立體三相卷鐵心變壓器不同於傳統的平面疊片式鐵心變壓器。其鐵心是由單框片立體三角形布置的三相柱軛組成。每個柱體由優質冷軋矽鋼薄帶連續卷制，頻寬經數控開料機作直線或曲線剪下。帶料在鐵心卷繞機上卷繞組成近圓形或折邊圓弧框片後經真空充氮退火處理以消除加工應力，晶格重新取向、提高導磁率，改善電磁性能；高低壓線圈使用專用繞線機，直接在鐵心柱紙筒上繞制，整體結構堅實緊湊，器身採用上下鐵軛絕緣和層壓木，四周拉螺桿拉緊線圈，使之穩固牢靠，能承受突發短路時的衝擊力。
型號含義

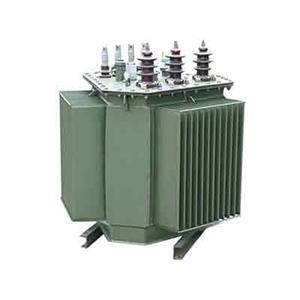

S13立體卷鐵芯變壓器S：三相
13：性能水平代號
M：密封型
RL：立體卷鐵芯
產品特點
3.1 損耗低
按現行國際GB/T6451-2015《三相油浸電力變壓器技術參數和要求》容量30-1600kVA，S13-M.RL系列空載損耗平均下降50%，負載損耗平均下降30%；S11-M.RL系列空載損耗平均下降30%負載損耗平均下降25%。
3.2 空載電流低
由於卷鐵心材質優良以及繞制加工特點，使空載電流顯著降低。按現行國標GB/T6451-1999、S13-M.RL系列空載電流平均下降75%；S11-M.RL系列空載電流平均下降75%。
3.3 運行噪聲低
按JB/T10088-1999噪聲標準，S13-M.RL及S11-M.RL系列噪聲均降低約7-9dB。
3.4 抗短路能力強
變壓器器身整體成立體三稜柱形狀，四周及中央均設定拉螺桿，與上下鐵軛絕緣及層壓木塊構成一體，能有效抵禦突發短路時的軸向，輻向機械應力。
結構特點
4.1 鐵心
採用材質性能不低於30ZH110冷軋矽鋼片；三相三柱立體對稱結構有最平衡的三相磁路；每組(卷)心片由薄鋼帶在專用鐵心卷繞機上繞制，壓力均勻緊實；鐵心框片經真空退火處理，消除應力，提高電磁性能；鐵心表面塗環氧樹脂漆，防潮，固化。
4.2 繞組
採用低氧銅材質的紙包銅扁線或QQ-2縮醛漆包圓銅線；低壓線圈為雙層或四層圓銅式或新螺旋式，或箔式。高壓線圈為多層圓筒式；線圈油道為瓦楞結構，層間絕緣為雙麵點膠紙；低壓及高壓表面均加繞環氧樹脂半粘性玻璃纖維帶，增加機械強度。
4.3 器身、引線
採用絕緣紙板製作上下鐵軛絕緣；採用層壓木製作平衡墊塊絕緣；採用層壓紙板作引線支架；所有緊固件均為有效鎖緊的防松螺母。
4.4 油箱
採用三角形結構的全密封波紋油箱，三相均設定波紋片以保證散熱及補償隨油溫變化而致油體積變化的膨縮體積；箱蓋面上裝有帶壓力釋放閥的油位計便於加油及觀察油麵高度，及對變壓器內部突發故障過壓時釋放壓力安全保護。
主要技術參數
5.1 S13-M.RL系列產品
| 產品型號 | 容量(kVA) | 電壓組合(kV) | 聯結組別 | 空載損耗(W) | 負載損耗(W) | 短路阻抗% | 空載電流% |
| S13-M.RL-50/10 | 50 | 6±5% 6.3±5% 10±5% 11±5% 0.4 | Y,yno | 95 | 810 | 4.0 | 0.6 |
| S13-M.RL-63/10 | 63 | Y,yno | 110 | 990 | 0.6 | ||
| S13-M.RL-80/10 | 80 | Y,yno | 130 | 1160 | 0.5 | ||
| S13-M.RL-100/10 | 100 | Y,yno | 150 | 1400 | 0.5 | ||
| S13-M.RL-125/10 | 125 | Y,yno | 170 | 1710 | 0.5 | ||
| S13-M.RL-160/10 | 160 | Y,yno | 200 | 2100 | 0.4 | ||
| S13-M.RL-200/10 | 200 | Y,yno | 245 | 2460 | 0.4 | ||
| S13-M.RL-250/10 | 250 | Y,yno | 300 | 2800 | 0.4 | ||
| S13-M.RL-315/10 | 315 | Y,yno | 340 | 3400 | 0.3 | ||
| S13-M.RL-400/10 | 400 | Y,yno | 420 | 4100 | 0.3 | ||
| S13-M.RL-500/10 | 500 | Y,yno | 490 | 4850 | 0.3 | ||
5.2 S11-M.RL系列產品
| 產品型號 | 容量(kVA) | 電壓組合(kV) | 聯結組別 | 空載損耗(W) | 負載損耗(W) | 短路阻抗% | 空載電流% |
| S11-M.RL-50/10 | 50 | 6±5% 6.3±5% 10±5% 11±5% 0.4 | Y,yno | 130 | 870 | 4.0 | 0.6 |
| S11-M.RL-63/10 | 63 | Y,yno | 150 | 1040 | 0.6 | ||
| S11-M.RL-80/10 | 80 | Y,yno | 180 | 1250 | 0.5 | ||
| S11-M.RL-100/10 | 100 | Y,yno | 200 | 1500 | 0.5 | ||
| S11-M.RL-125/10 | 125 | Y,yno | 240 | 1800 | 0.5 | ||
| S11-M.RL-160/10 | 160 | Y,yno | 290 | 2200 | 0.4 | ||
| S11-M.RL-200/10 | 200 | Y,yno | 340 | 2600 | 0.4 | ||
| S11-M.RL-250/10 | 250 | Y,yno | 400 | 3050 | 0.4 | ||
| S11-M.RL-315/10 | 315 | Y,yno | 480 | 3650 | 0.3 | ||
| S11-M.RL-400/10 | 400 | Y,yno | 570 | 4300 | 0.3 | ||
| S11-M.RL-500/10 | 500 | Y,yno | 680 | 5150 | 0.3 | ||
註：根據客戶要求可提供聯結組別Dynll及調壓範圍±2×22.5%產品，特殊要求協商。
