PL2303

PL2303是Prolific公司生產的一種高度集成的RS232-USB接口轉換器，可提供一個RS232全雙工異步串列通信裝置與USB功能接口便利連線的解決方案。PL2303具有多個歷史版本，早期的版本是PL2303HX，近年有PL2303HXA、PL2303HXC、PL2303HXD（D版本）、PL2303SA等版本推出，套用電路有一定差異。D版本不需要外接晶振，並且加入了對安卓系統的支持。

基本信息

• 英文名：PL2303

• 類別：高度集成的RS232-USB接口轉換器
• 內置：USB功能控制器、USB收發器
• 生產公司：Prolific

概述

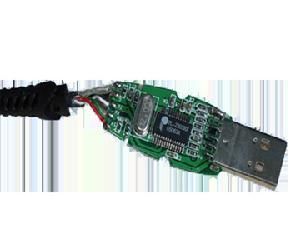

PL2303晶片

PL2303 是Prolific 公司生產的一種高度集成的RS232-USB 接口轉換器，可提供一個RS232 全雙工異步串列通信裝置與USB 功能接口便利聯接的解決方案。該器件內置USB功能控制器、USB收發器、振盪器和帶有全部數據機控制信號的UART， 只需外接幾隻電容就可實現USB 信號與RS232 信號的轉換，能夠方便嵌入到各種設備；該器件作為USB/RS232 雙向轉換器，一方面從主機接收USB 數據並將其轉換為RS232 信息流格式傳送給外設；另一方面從RS232 外設接收數據轉換為USB 數據格式傳送回主機。這些工作全部由器件自動完成，開發者無需考慮固件設計。PL2303 的高兼容驅動可在大多作業系統上模擬成傳統COM 連線埠,並允許基於COM 連線埠套用可方便地轉換成USB接口套用，通訊波特率高達6 Mb/s。在工作模式和休眠模式時都具有功耗低，是嵌入式系統手持設備的理想選擇。該器件具有以下特徵：完全兼容USB1.1 協定；可調節的3～5 V 輸出電壓，滿足3V、3.3V和5V不同套用需求；支持完整的RS232接口，可程式設定的波特率：75b/s～6 Mb/s，並為外部串列接口提供電源；512 位元組可調的雙向數據快取；支持默認的ROM和外部EEPROM存儲設備配置信息,具有I2C 匯流排接口,支持從外部MODEM 信號遠程喚醒；支持Windows98,Windows2000,WindowsXP,Windows Vista,Windows7等作業系統；28引腳的SOIC封裝。

產品特性

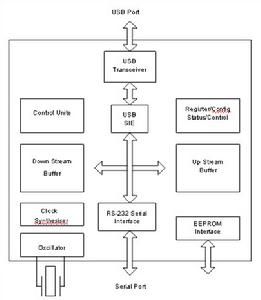

PL2303原理圖

1.完全符合USB規範2.0（全速兼容）
2.片內擁有USB 1.1收發器，5V轉3.3V的穩壓器，12 MHz的晶體振盪器
3.支持RS232這樣的串列接口
1）全雙工傳送器和接收器（TxD和RxD）
2）六個調製解調控制引腳（RTS，CTS，DTR，DSR，DCD和RI）
3）內容可以為5，6，7或8個數據位
4）支持自動握手各種模式
5）一，一個半，或兩個停止位
6）奇偶錯誤，幀錯誤和串列中斷檢測
7）可程式波特率從75bps到6 Mbps
8）外部的RS232驅動下降控制
9）獨立的串列接口電源
4.寬廣的流量控制機制
1）自動與CTS / RTS流控制
2）自動使用的XON / XOFF流量控制
3）入站數據緩衝區溢出檢測
5.可配置的512個位元組雙向數據緩衝器
1）256位元組的輸出緩衝區和256位元組的輸入緩衝區
2）128位元組的輸出緩衝區和384位元組的輸入緩衝區
6.支持從遠程輸入相關調製信號進行喚醒功能
7.兩個通用的I / O（GPIO）引腳
8.啟動時可以將配置存儲於外部的EEPROM
9.提供支持Windows和Mac OS，Linux和WinCE的驅動程式
10. 具有專為Windows XP驅動程式認證的標誌
11. 該IC是SSOP封裝的小尺寸28引腳對應引腳圖方案：

1	TXD	輸出	數據輸出到串口
2	DTR_N	輸出	數據終端準備好，低電平有效
3	RST_N	輸出	傳送請求，低電平有效
4	VDD_325	電源	RS232電源3.3V
5	RXD	輸入	串口數據輸入
6	RI_N	輸入/輸出	串列連線埠（環指示器）
7	GND	電源	接地
8	NC	輸入/輸出	無連線
9	DSR_N	輸入/輸出	串列連線埠（數據集就緒）
10	DCD_N	輸入/輸出	串列連線埠（數據載波檢測）
11	CTS_N	輸入/輸出	串列連線埠（清除傳送）
12	SHTD_N	輸出	控制RS232收發器關機
13	EE_CLK	輸入/輸出	串列EEPROM時鐘
14	EE_DATA	輸入/輸出	串列EEPROM數據
15	DP	輸入/輸出	USB連線埠D+信號
16	DM	輸入/輸出	USB連線埠D-信號
17	VO_33		常規3.3V電源輸出
18	GND		接地
19	NC		無連線
20	VDD_5	電源	USB連線埠的5V電壓電源
21	GND		接地
22	GP0	輸入/輸出	通用I/O引腳0
23	GP1	輸入/輸出	通用I/O引腳1
24	NC		無連線
25	GND_A		模擬地鎖相環
26	PLL_TEST	輸入	PLL鎖相環測試模式控制
27	OSC1	輸入	晶體振盪器輸入
28	OSC2	輸入/輸出	晶體振盪器輸出

電路圖

PL2303電路圖

該器件內置USB功能控制器、USB收發器、振盪器和帶有全部數據機控制信號的UART，只需外接幾隻電容就可實現USB信號與RS232信號的轉換，能夠方便嵌入到手持設備。
該器件作為USB/RS232雙向轉換器，一方面從主機接收USB數據並將其轉換為RS232信息流格式傳送給外設；另一方面從RS232外設接收數據轉換為USB數據格式傳送回主機。這些工作全部由器件自動完成，開發者無需考慮固件設計。
