HY-3反艦飛彈

HY-3反艦飛彈

HY-3(C-301) 岸艦飛彈是在90年代早中期,在C-101反艦飛彈的基礎開始研製的。HY-3/ C-301是用四個固體火箭助推器和二個衝壓發動機。4個固體助推火箭把C301加速到1.8M,然後再由衝壓發動機加速到2M。其射程能達到180千米,而且它能在到達目標之前50公尺的高度掠海飛行,飛彈接進目標時,能在100公之下的巡航高度突然升高,然後從高空俯衝攻擊目標。該項目最終下馬,原因沒有公開。相比台灣開發的“雄風”-3飛彈,該飛彈使用了整體式衝壓發動機,體積重量大大減小,而HY-3顯然沒有套用該技術,這也許是因由之一。

基本信息

基本信息

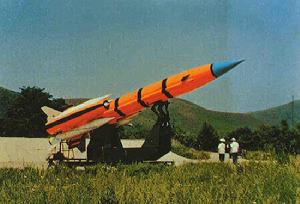

HY-3反艦飛彈HY-3反艦飛彈

約綽號:據木架 HY-3(C-301) 反艦飛彈
研發背景:在 1990 年代早期中期,C-301岸艦在C101反艦飛彈的基礎開始研製。
設計特徵:HY-3/ C-301是用四個固體火箭助推器和二個衝壓發動機的一種超音速海岸防衛反艦飛彈。4個固體助推火箭把C301加速到1.8M,然後再由衝壓發動機加速到2M。其射程能達到180 km ,而且它能在到達目標之前50公尺的高度掠海飛行,飛彈接進目標時,能在100公之下的巡航高度突然升高,然後從高空俯衝攻擊目標。

性能指標

C301超音速反艦飛彈性能指標如下:
尺寸:長度9.85m
翼展:2.24m
重量: 3.4噸
彈頭:重約300~500 公斤,引信為延遲引信
推進:四個固體火箭助推器和兩個衝壓發動機
最大值速度:2M
最大射程:100~180 km
巡航高度:50 m
指導模態:被動雷達制導

簡介

HY-3反艦飛彈HY-3反艦飛彈

C301飛彈是我國研製的一種新型反艦武器,採用超低空、超音速飛行,因而具有很強的突防能力,是九十年代海岸防禦,攻擊驅逐艦以上大中型水面艦艇,保衛海港、要塞、封鎖海灣和抗登入等的先進武器。
由於它以2馬赫的速度在100至300米高度巡航,彈道末段為超低空掠海飛行,有效地縮小了敵艦防禦時間和攔截空域,所以使敵艦防不勝防。它射程可達130公里,具世界先進水平,從而能突襲遠距離的大中型艦艇。它所具備的末段彈道掠海飛行的特點,使敵艦隻有極短的反應時間,大大降低了敵艦的電子對抗和組織攔截效能。其末制導雷達為單脈衝體制,故具有抗海浪、抗多種電子干擾的功能。可全天候使用。他的戰鬥部為高能裝藥聚能爆破型,戰鬥部重512公斤,命中一發可擊沉一艘驅逐艦和重創1艘巡洋艦。
C301飛彈武器系統由飛彈、火控系統和地面設備組成,基本火力配備單元為:8-12枚飛彈由8-12輛車運載,4輛牽引車牽引4台半掛式發射架,一輛火控車,1部探測跟蹤雷達,1輛電源車等等。
C301飛彈採用面對稱鴨市式氣動布局,位於頭部的鴨翼控制飛彈俯仰運動。彈體為硬殼式結構,全彈由雷達艙、戰鬥部艙、儀器艙等組成。飛行彈道分爬升段、平飛段和掠海飛行段,其中平飛段的飛行高度為一百至三百米,飛彈射出後,由自動駕駛儀及有關指令控制重心、射程和姿態穩定,按預定要求實現自主控制段飛行,到末制導雷達跟蹤目標時,便根據雷達輸出的信息實現自動導引飛行,直至命中目標。其動力系統包括4台固體助推器和2台液體增壓發動機。為確保戰鬥部的起爆機率,它同時裝有電引信、機械引信和雷射引信,後者為非觸髮式,當萬一飛彈未直接命中目標時,該引信可引爆戰鬥部在目標附近爆炸,產生一定的破壞效果。
飛彈的火控系統由目標探測跟蹤雷達、射擊指揮系統及發射架組成。雷達搜尋、探測、發現目標的信息,經處理之後可顯示出其中4批目標,根據指揮員確定的攻擊目標,操作手將波門套住所選目標並跟蹤它。此時,射擊指揮指揮系統根據輸入諸元(如氣象參數、陣地參數),實時計算出射擊諸元,並不斷的傳送到每個發射架和飛彈上。
飛彈發射時,固體助推器先點火,使飛彈離軌、起飛、加速、爬高;當達到液體衝壓發動機接力馬赫數時,該發動機點火;飛彈加速到2.0馬赫時保持等速飛行,並自動對準射向;若干秒後,轉入下滑,彈上末制導雷達按預定時間開機並自動搜尋目標,在捕獲到目標之後轉入自動跟蹤並引導飛彈的命中目標。
C301飛彈射程可增至180公里,還能改裝為超音速艦對艦飛彈、攻擊地面目標的飛航飛彈,以及超低空超音速飛行的飛彈。
