H3C S5000P

H3C S5000P系列全千兆乙太網安全交換機，全系列包括S5016P和S5024P兩款，是杭州華三通信技術有限公司自主開發的全千兆二層乙太網交換機。

產品概述

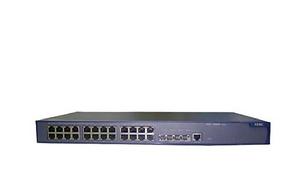

H3C S5000P

H3C S5000P

H3C S5000P分別提供了16/24個千兆乙太網連線埠、4個千兆SFP連線埠（與後4個千兆乙太網連線埠復用）以及一個Console連線埠，可以通過console口、telnet以及web方式登錄進行配置，支持VLAN劃分、連線埠雙向鏡像、連線埠+MAC地址綁定和連線埠聚合等功能。

產品特點

1.全線速的二層千兆交換

2.符合IEEE802.3、IEEE802.3u、IEEE802.3ab/z和IEEE802.3x標準

3.支持連線埠流量控制，符合IEEE 802.3x

4.提供16/24個10/100/1000M自適應乙太網連線埠，支持連線埠自動翻轉（Auto MDI/MDIX）、4個1000M SFP連線埠（與最後4個1000M電口復用）及1個Console口

5.最多支持255個符合IEEE 802.1q標準的VLAN，VLAN ID 1－4094可配；最多支持16/24個基於連線埠的VLAN

6.連線埠匯聚：支持整機最多4組，每組最多16/24個連線埠

7.支持基於連線埠的頻寬控制，最小粒度為25Mbps

8.支持IEEE 802.1p優先權，支持SP及WRR佇列調度，支持每連線埠4個優先權佇列；

9.支持廣播、組播、ICMP、未知單播風暴抑制

10.支持連線埠雙向鏡像功能

11.支持連線埠+MAC綁定

12.支持連線埠收發報文統計

13.支持MAC地址老化時間設定

14.提供命令行接口管理和Web管理

15.支持通過SNMP實現流量監控

16.支持電纜診斷

17.支持配置導入/導出

18.支持交換機系統軟體的升級

19.內置通用電源，1U鋼殼，19英寸標準機架結構，可上機架

產品規格

慧渠網路關於H3C S5000系列交換機的規格介紹如下表所示：

項目	描述
產品		S5016P	S5024P
概述
標準	IEEE 802.3 10BASE-T 乙太網 IEEE 802.3u 100BASE-TX 快速乙太網 IEEE 802.3ab 1000BASE-T千兆乙太網 IEEE 802.3z 千兆乙太網（光纖） ANSI/IEEE 802.3 NWay自動協商 IEEE 802.3x 流量控制
固定連線埠	16個10/100/1000BASE-T自協商的乙太網連線埠 1個Console連線埠		24個10/100/1000BASE-T自協商的乙太網連線埠 1個Console連線埠
可選連線埠	4個1000Base-SX/LX SFP光口
固定連線埠屬性	連線器類型：RJ-45 支持10/100/1000Mbit/s傳輸速率 支持半雙工、全雙工、自協商工作模式 支持MDI/MDI-X自適應
可選連線埠屬性	連線器類型：LC 支持1000Mbit/s傳輸速率 全雙工
指示燈	每連線埠：Link/Act，Speed 每設備：Power
交換模式	存儲轉發模式
MAC地址表	支持地址自動學習、自動老化（老化時間為5分鐘） 最多支持MAC（Media Access Control）地址：8K 支持手工配置靜態MAC：64項
硬體參數
外形尺寸（長×寬×高）	440mm×260mm×44mm 帶掛耳，可機架安裝
輸入電壓	100V～240V AC，50/60Hz
功耗	25W		36W
工作溫度	0℃～40℃
工作濕度	5%～95%，非凝露
散熱方式	內置風扇散熱
軟體
VLAN	最多支持255個符合IEEE 802.1q標準的VLAN，VLAN ID在1-4094範圍內可配 最多支持16個基於連線埠的VLAN（Port-based VLAN）		最多支持255個符合IEEE 802.1q標準的VLAN，VLAN ID在1-4094範圍內可配 最多支持24個基於連線埠的VLAN（Port-based VLAN）
優先權佇列（QoS）	支持802.1p優先權 支持每連線埠4個優先權佇列
連線埠匯聚	支持整機最多4個匯聚組，每組最多16個連線埠		支持整機最多4個匯聚組，每組最多24個連線埠
連線埠鏡像	支持基於連線埠的雙向鏡像
連線埠頻寬控制	最小粒度為25Mbps
廣播風暴抑制	整機支持風暴抑制
配置和管理	支持Web網管 支持通過Console口命令行配置 支持Telnet遠程管理 支持通過SNMP實現流量監控
設備維護	支持調試信息輸出、統計 支持Ping維護診斷工具 支持通過Telnet進行遠程維護 支持VCT（電纜診斷）
