內容簡介

產品名稱:壓力變送器
產品型號:EJA530A
所屬類別:壓力儀表

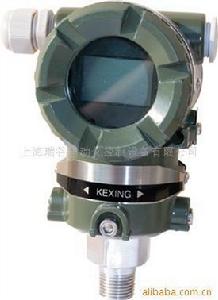

EJA530A直觀圖展示EJA530A直觀圖展示
第1項:輸出信號 -D 4-20mA DC/BRAIN協定數字通訊 -E 4-20mA DC/HART協定數字通訊
第2項:測量量程(膜盒) A 10-200KPa B 0.1-2MPa C 0.5-10MPa D 5-50MPa
第3項:接液件材質 S SUS316 哈氏合金C-276 H 哈氏合金C-276 哈氏合金C-276
第4項:過程接口 4 1/2NPT內螺紋 7 1/2NPT外螺紋 8 G1/2DIN 16 288 外螺紋 9 M20X1.5DIN 16 288 外螺紋
第5項:電氣接口 0 G1/2內螺紋,一個電氣接口 2 1/2NPT內螺紋,二個電氣接口,無盲塞 3 Pg13.5內螺紋,二個電氣接口,無盲塞 4 M20內螺紋,二個電氣接口,無盲塞 5 G1/2內螺紋,二個電氣接口,盲塞一個 7 1/2NPT內螺紋,二個電氣接口,盲塞一個 8 Pg13.5內螺紋,二個電氣接口,盲塞一個 9 M20內螺紋,二個電氣接口,盲塞一個
第6項:內藏顯示錶 D 數字顯示錶 E 數字顯示錶帶測量範圍設定鈕 N 無
第7項:安裝托架 E JIS SECC 2-inch管 F JIS SUS304 2-inch管 N 無
附加功能
第1項:隔爆型、本安型 不指定 FF1 FM
隔爆許可 C1:ⅠⅡ&Ⅲ Div 1&2,Gps.B、C、D、E、F&G NEMA 4X 溫度:C1:T6 KF1 CENELEC(KEMA)
防爆許可:EExd Ⅱ CT4、T5、T6 CF1 CSA
隔爆許可:C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度:CI:T4、T5、T6 FS1 FM
本安許可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G KS1 CENELEC(KEMA)
本安許可: EEx ia Ⅱ CT4 CS1 CSA
本安許可:本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度 C1:T4 FU1 包含FF1和FS1 KU1 包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4 CU1 包含CF1和CS1 SU1 SAA隔爆和本安和無火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
第2項:塗漆:顏色變化或塗漆變化 不指定 P1 變化 只適用於變送器殼體
蒙塞爾標誌編碼:N1.5,黑色 P2 顏色變化 只適用於變送器殼體
蒙塞爾標誌編碼:7.5BG4/1.5綠色 P7 顏色變化 只適用於變送器殼體 金屬銀色 X1 塗漆變化 環氧樹脂烤漆
第3項避雷保護器 不指定 A 變送器電源電壓:10.5-32V DC(本安型:10.5-30V DC,現場匯流排通訊:9-32V DC) 最大允許電流:6000A (1X4μS),反覆1000A(1X40μS)100次
第4項:禁油處理 不指定 K1 脫脂洗淨處理 K2 脫脂洗淨處理且膜盒充灌氟油,使用溫度-20-80℃
第5項:校正單位 不指定 D1 P校正(Psi單位) D3 bar校正(bar單位) D4 M校正(kgf/cm2)
第6項:快速應答 不指定 F1 刷新時間:≤0.125秒 應答時間(含最小阻尼時間常數):最長0.3秒
第7項:CPU異常時輸出設定為低 不指定 C1 低側:≤-5%(3.2mA DC)
第8項:不鏽鋼放大器外殼 不指定 E1 放大器外殼材質:SCS14A不鏽鋼(相當於SUS316L鑄造不鏽鋼或ASTM CF-8M)
第9項:不鏽鋼位號牌 不指定 N4 JIS SUS304 不鏽鋼位號牌固定在變送器上
第10項:工廠認證 不指定 M15 容室法蘭、過程接頭
第11項:壓力測試 漏壓測試證明 不指定 T05 A膜盒
測試壓力:200KPa 測試流體:氮氣 滯留時間10分鐘 T06 B膜盒 測試壓力:2MPa 測試流體:氮氣 滯留時間10分鐘 T07 C膜盒 測試壓力:10MPa 測試流體:氮氣 滯留時間10分鐘 T08 D膜盒 測試壓力:50MPa 測試流體:氮氣 滯留時間10分鐘
