DisplayPort分配器

一、概述

視頻電子標準協會(VESA)公布了DisplayPort顯示接口標準的最終版本:DisplayPort 1.0。作為DVI的繼任者,DisplayPort將在傳輸視頻信號的同時加入對高清音頻信號傳輸的支持,同時支持更高的解析度和刷新率。
DisplayPort 1.0規格支持單通道、單向、四線路連線,數據傳輸率10.8Gbps,足以傳送

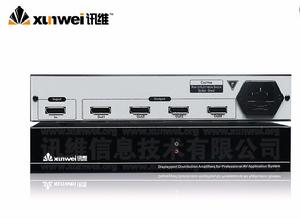

DisplayPort分配器DisplayPort分配器
未經壓縮的視頻和相關音頻,同時還支持1Mbps的雙向輔助通道,供設備控制之用,此外還支持8位和10位顏色。在數據傳輸上,DisplayPort使用了“micro-packetised”格式。VESA還表示,DisplayPort具備高度的可擴展性,可以在今後不斷加入更多新內容。與消費電子領域內的HDCP類似,DisplayPort也可以通過128位AES加密實現對HD視頻數據的拷貝保護。事實上,VESA也盯緊了消費電子市場,聲稱DisplayPort同樣可以很方便地連線電視、DVD播放器等設備。

二、特性

DisplayPort分配器是專門為計算機DisplayPort高清顯示接口分配或擴展而設計,通過本分配器,可以輕鬆將計算機主機或高清信號源輸出的DisplayPort信號同時清晰,無失真的分配輸出到2台或更多以上DisplayPort高清顯示器,平板顯高畫質電視或投影設備上,這樣大大方便了多個用戶同時無延遲使用,觀看或共享同一個DisplayPort高清視頻圖片信號,可能支持2560×1600×60解析度,設備可24小時長年連續開機,使用緊湊型金屬機箱。適用於各種指揮調度系統、大螢幕顯示系統、控制中心以及各種高級多媒體會議室、電化教學系統、展廳、A/V系統會議室等場合。

三、功能

·支持1路輸入多路輸出;
·可驅動15m的普通DisplayPort電纜@2560×1600×60 ;
·最高解析度可達2560×1600×60 ;
·支持DisplayPort1.0信號標準 ;
·10bit RGB4:4:4信號處理方式 ;
·內嵌SPDIF數字音頻信號處理 ;
·可通過特製耳朵上機櫃 ;
·AC180V~AC240V/50Hz交流供電,可連續24小時開機。

四、參數

輸入/輸出 1路輸入多路輸出
信號類型 DisplayPort1.0
最高時鐘速率 286M Hz(1920×1080×120Hz)
偶合方式 交流偶合
最高解析度 2560×1600×60兼容HDMI 1080P標準
最高刷新率 120Hz@1920×1080
信號處理 10bit RGB4:4:4
時序標準 滿足DisplayPort1.0標準
接收距離 <15m@2560×1600×60
注意:接收距離和使用的解析度、電纜質量,前級設備的驅動能力有關。
其他
電源 AC180V~AC240V 50Hz
最大功耗 <10W
工作溫度 0°C~40°C
貯存溫度 -20°C~85°C
外形尺寸 240mm×150mm×44mm
